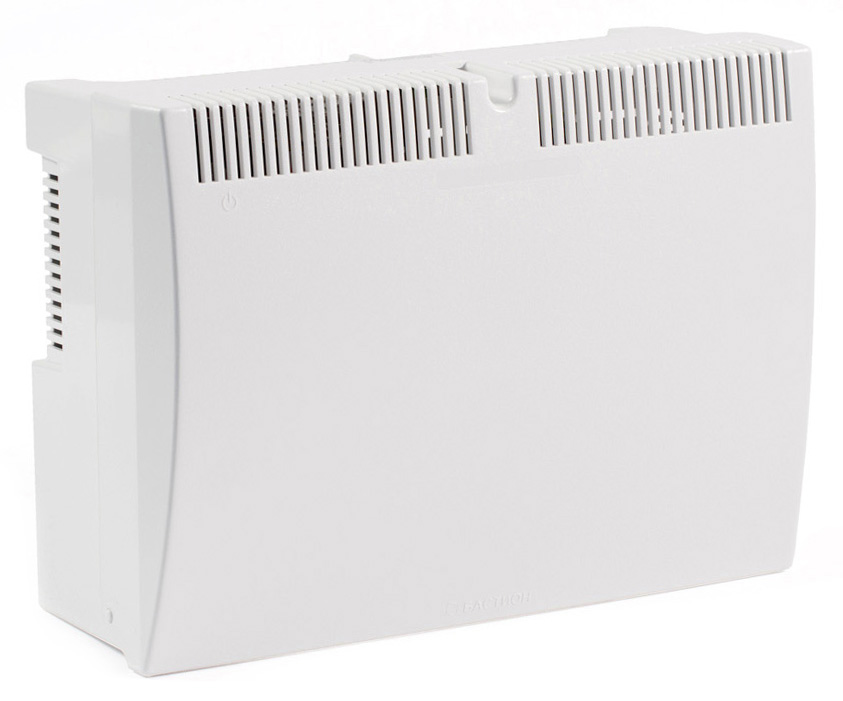

Блок бесперебойного питания ББП РАПАН-24/5

24 В, 5 А, пластиковый корпус под 2 АКБ 12 Ач, защита АКБ, защита выхода от КЗ и перегрузки

Описание

Источник вторичного электропитания резервированный ББП РАПАН-24/5 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 4,5 А, а также резервного электропитания устройств с токами потребления до 5 А.

ББП РАПАН-24/5 предназначен для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Источник вторичного электропитания рассчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях.

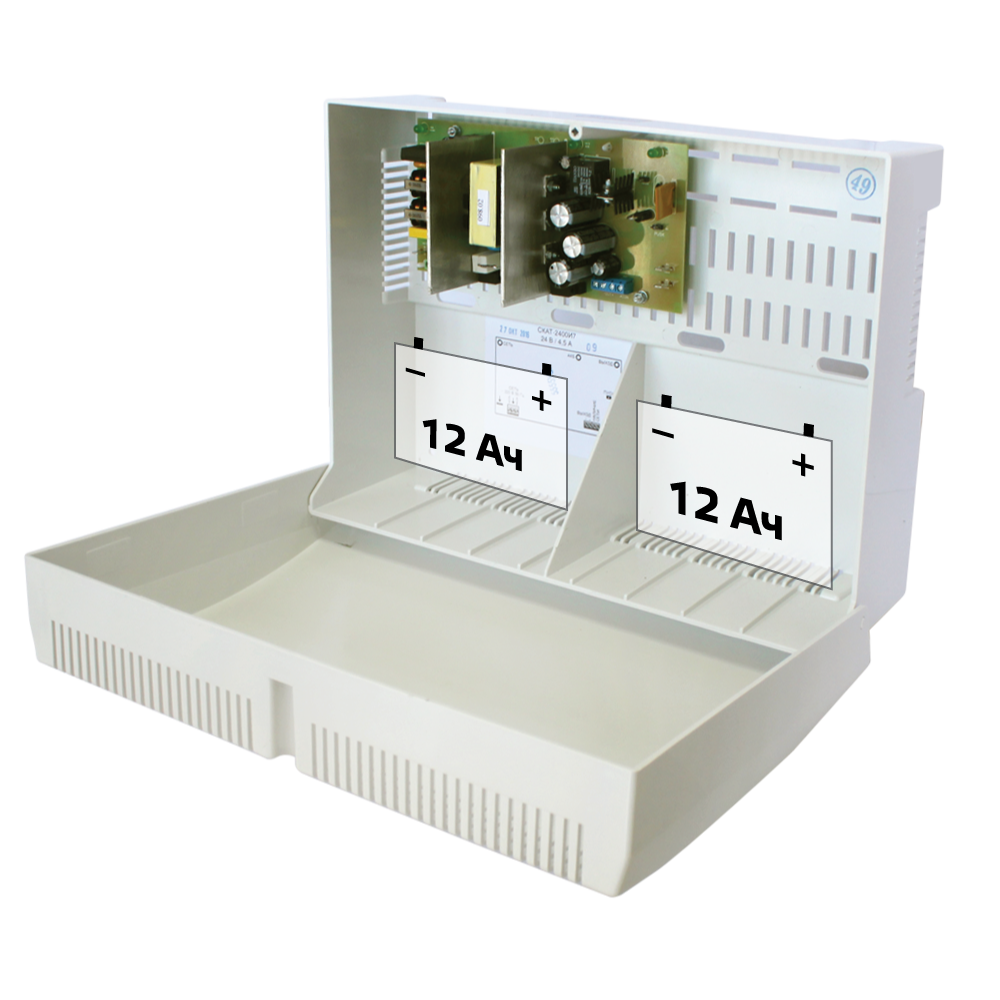

Общий вид платы





Особенности ББП РАПАН-24/5

  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • питание нагрузки стабилизированным напряжением согласно п. 2 таблицы 1 при наличии напряжения в электрической сети, режим «Основной»;
  • резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы 1 (режим «РЕЗЕРВ»);
  • автоматический переход на резервное питание от АКБ при отключении электрической сети;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы 1;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
  • защита нагрузки от аварии изделия;
  • выдача информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле;
  • режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

Технические характеристики ББП РАПАН-24/5

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 175…245
2 Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В 20…28
3 Номинальный ток нагрузки, А 0…4,5
4 Ток заряда АКБ стабилизированный, А 0,45…0,65
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при
заряженной АКБ, кратковременно (5 сек.), А
5
ВНИМАНИЕ! Длительное потребление тока более 4,5 А недопустимо
6 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21…22
7 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 40
8 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5
9 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10 Рекомендуемая ёмкость АКБ, Ач 7-12
11 Количество АКБ, шт. 2
12 Характеристики релейного выхода  напряжение, В, не более 60
ток, мА, не более 50
13 Сечение провода, зажимаемого в клеммах колодок, мм2, не более 2,5
14 Габаритные размеры ШхГхВ, не более, мм без упаковки 333х240х134
в упаковке 350х247х140
15 Масса, НЕТТО (БРУТТО), кг, не более 1,20 (1,45)
16 Диапазон рабочих температур, °С -10…+40
17 Относительная влажность воздуха при 25 °С, %, не более 80
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
18 Степень защиты оболочкой по ГОСТ 14254-96 IP20
