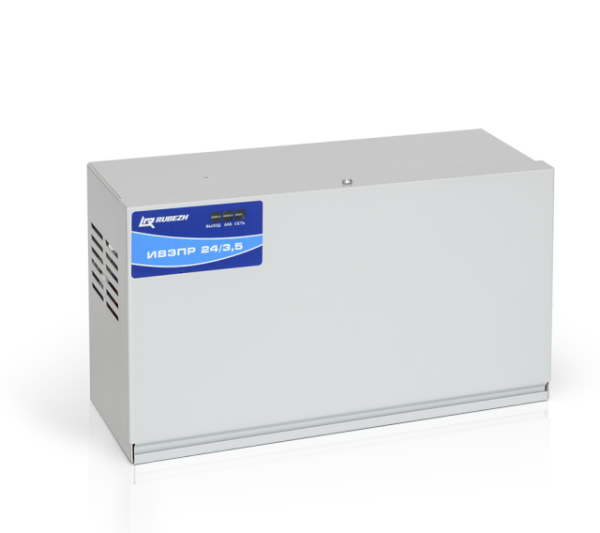

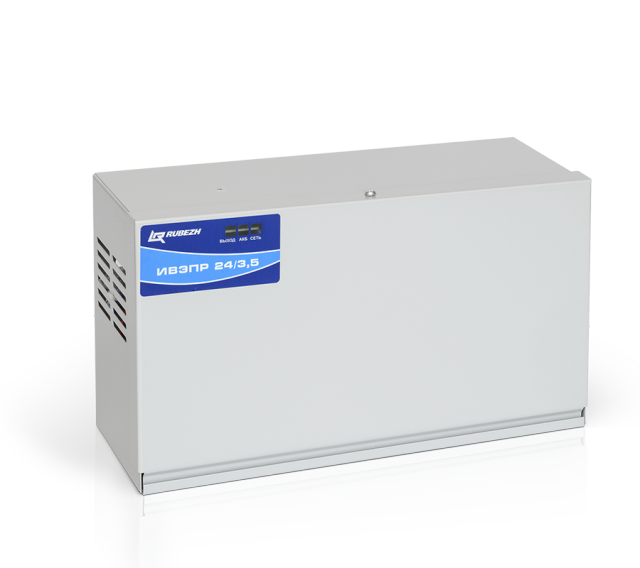

Описание
Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ (соединяемых последовательно). Отличается высокой надёжностью, широким диапазоном сетевого напряжения 130 В — 265 В, температурным диапазоном от -10 ºС до +50 ºС и пониженным уровнем высокочастотных помех. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Преимущества
В состав схемы ИВЭПР 24/3,5 входит электронный ключ, позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов. Температурный диапазон от -10 ºС до +50 ºС.
ИВЭПР 24/3,5 обеспечивает:
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы при повышенной нагрузке и (или) при повышенной температуре окружающей среды.
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.
ИВЭПР 24/3,5 соответствует требованиям ГОСТ Р 53325-2009, имеет сертификат соответствия требованиям Технического регламента о пожарной безопасности и может использоваться для питания систем пожарной сигнализации и автоматики.

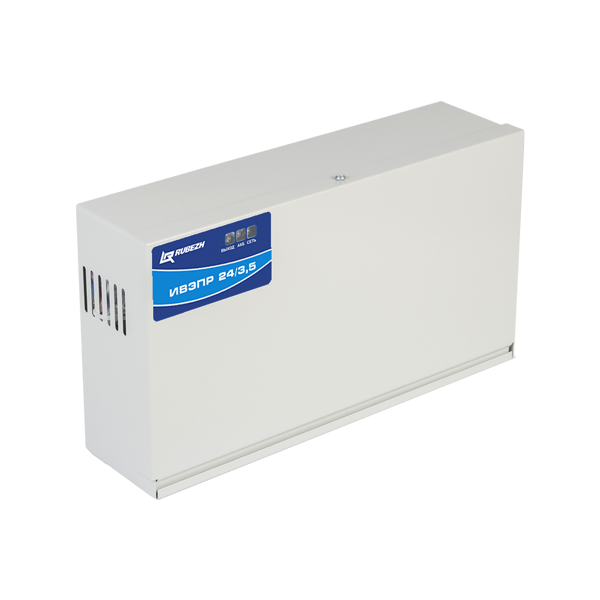

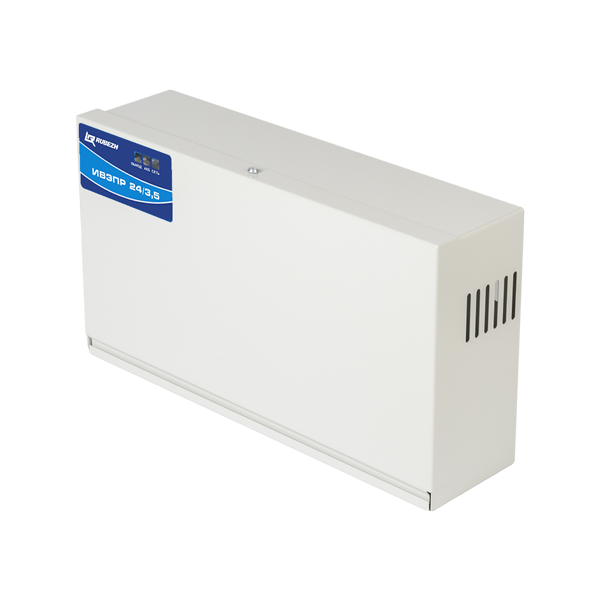

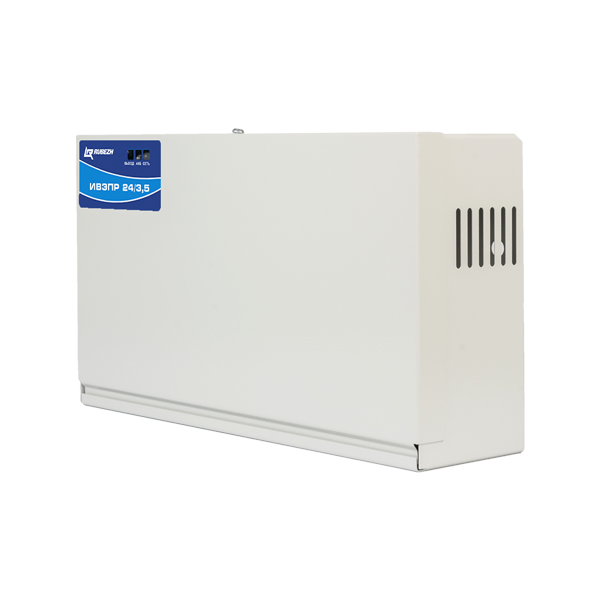

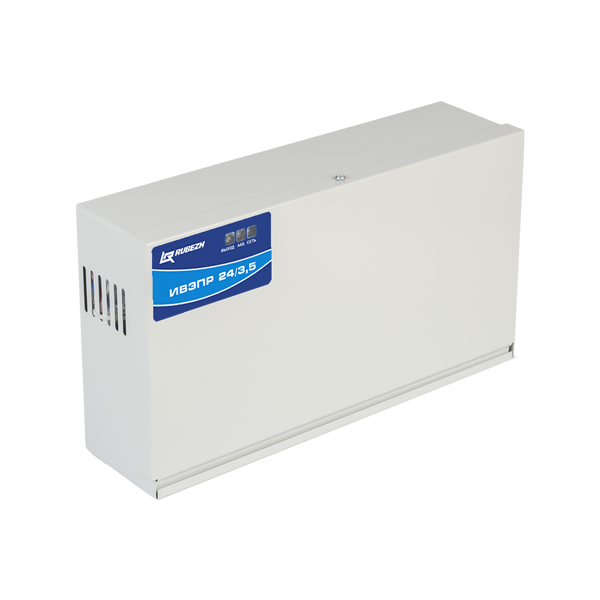

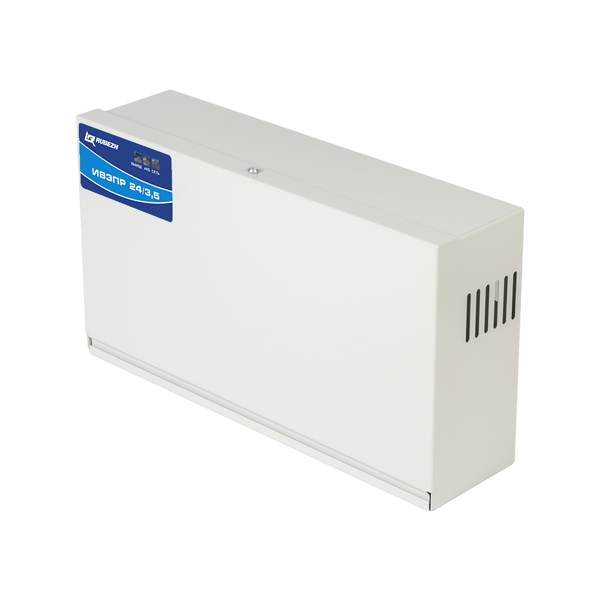

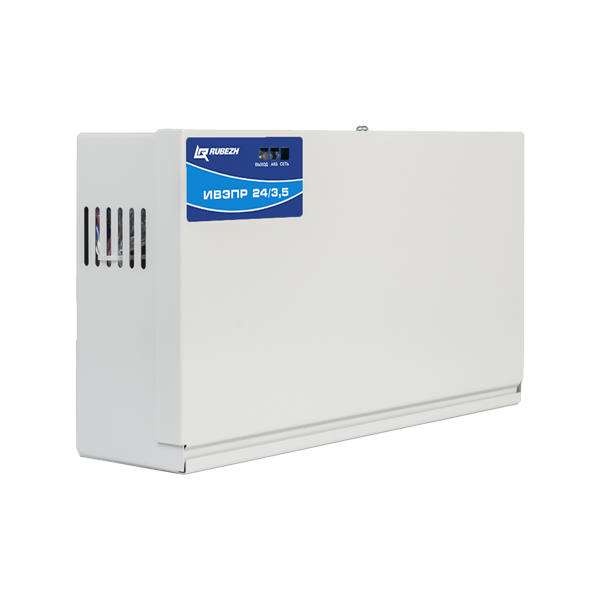

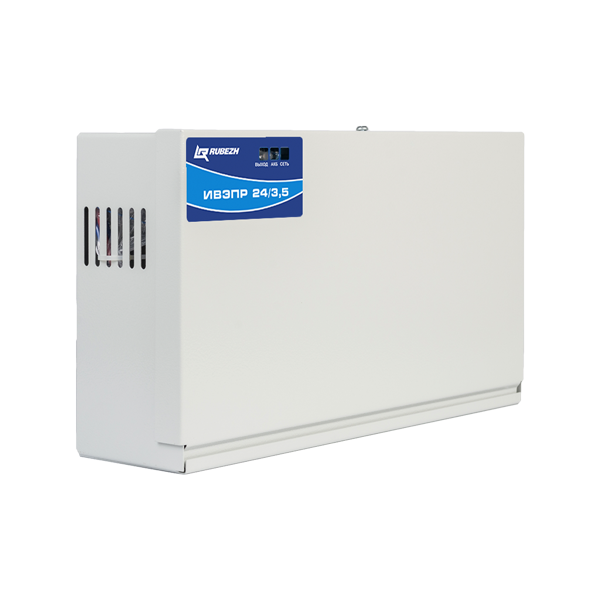

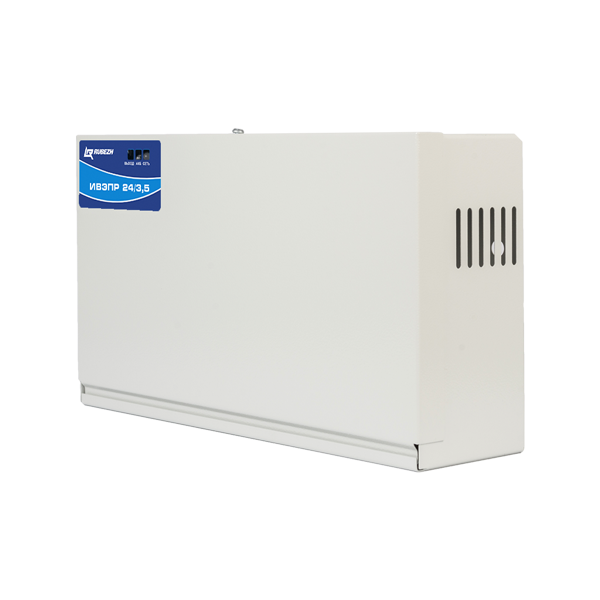

Конструкция
Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки двух герметичных свинцово-кислотных аккумуляторных батарей емкостью 7, 12 или 17 А*ч в зависимости от исполнения. В комплект поставки входит перемычка для последовательного соединения АКБ.
На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 27,2 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 27,2 В является также напряжением питания схемы заряда АКБ. Источник имеет двухступенчатую схему заряда АКБ. Вторая ступень подключается при снижении тока заряда вследствие повышения напряжения на АКБ и обеспечивает ускоренный дозаряд АКБ до 100% ёмкости. При этом суммарное время заряда сокращается вдвое.
Через клеммы «+Р»; «-Р» может подключаться необходимое количество внешних боксов типа БР 24 с дополнительными АКБ и схемами подзаряда и контроля. Источник имеет схему охлаждения, обеспечивающую включение вытяжного вентилятора при повышенной температуре воздуха внутри корпуса источника. Выход источника гальванически изолирован от корпуса. Корпус имеет винт защитного заземления.
Информативность

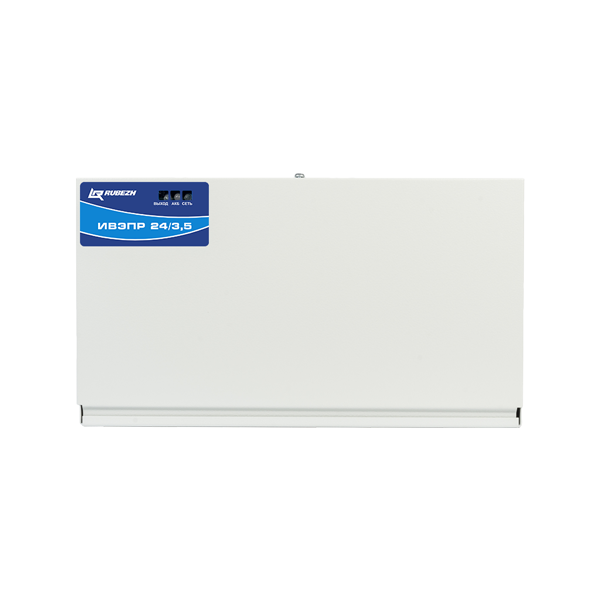

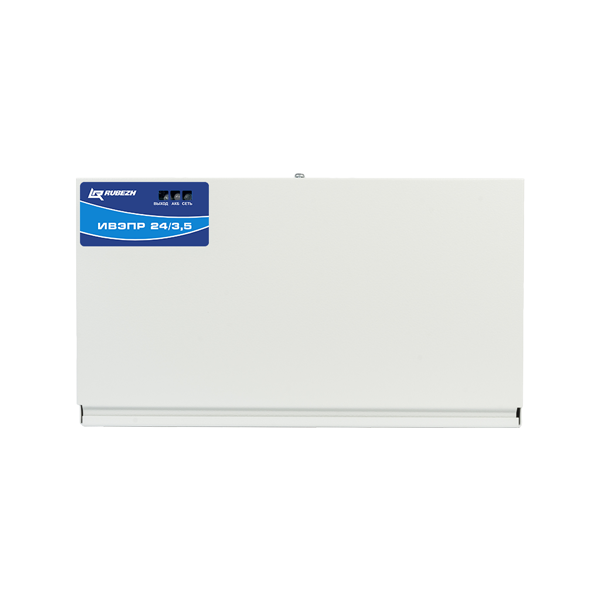

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В — светится зеленым светом;
- при отсутствии сети 230 В — не светится.
Индикатор АКБ:
- при наличии исправных и заряженных АКБ — светится зеленым цветом;
- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
- при отсутствии/разряде/ неправильном подключении (переполюсовке) АКБ — светится красным цветом.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) — светится зеленым цветом;
- при отсутствии выходного напряжения – не светится;
На плате ИВЭПР дополнительно установлен красный светодиод, загорающийся во время срабатывания ТЕРМОЗАЩИТЫ. Его можно увидеть, сняв крышку источника.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 27В.
На выходе «Авария» присутствует напряжение +27 В (между клеммами «Авар» и «⊥») если выполняются 3 условия:
- наличие сети 230 В;
- наличие исправной и заряженной АКБ;
- наличие выходного напряжения (нет КЗ).
при отсутствии любого из вышеперечисленного – напряжение 0…0,9 В.
В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):
- при наличии всех трех вышеперечисленных условий – контакты реле «1» и»3» замкнуты, «2» и «3» — разомкнуты;
- при отсутствии любого из вышеперечисленного – контакты реле «1» и «3» разомкнуты, «2» и «3» — замкнуты.
Наименование Количество и максимальная ёмкость АКБ Размеры корпуса, мм Масса без АКБ, не более Выход «авария» Возможность подключения боксов БР24 ИВЭПР 24/3,5 2х7 2 х 7 А*ч (последовательно) 324х86х184 2,0 транзисторный ключ По заказу ИВЭПР 24/3,5 2х7 -Р БР 2 х 7 А*ч (последовательно) 324х86х184 2,0 реле «сухой контакт» По заказу ИВЭПР 24/3,5 2х12 БР 2 х 12 А*ч (последовательно) 324х111х184 2,2 транзисторный ключ Есть ИВЭПР 24/3,5 2х12 -Р БР 2 х 12 А*ч (последовательно) 324х111х184 2,2 реле «сухой контакт» Есть ИВЭПР 24/3,5 2х17 БР 2 х 17 А*ч (последовательно) 372х86х253 2,5 транзисторный ключ Есть ИВЭПР 24/3,5 2х17 -Р БР 2 х 17 А*ч (последовательно) 372х86х253 2,5 реле «сухой контакт» Есть
