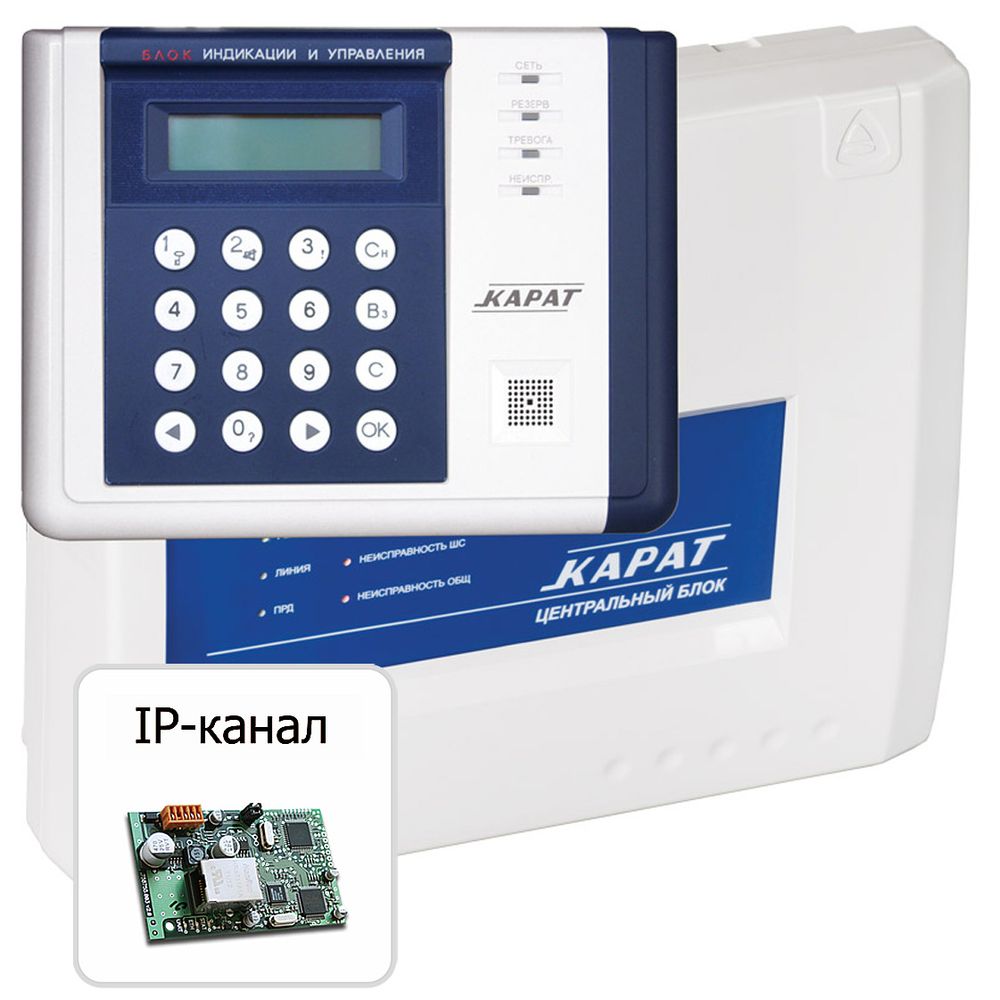

Карат с IP-коммуникатором

«Карат» с IP-коммуникатором предназначен для работы в составе интегрированной системы безопасности «ЛАВИНА» в качестве объектового прибора. «Карат» обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.

Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Состав:

• Центральный блок (ЦБ).
• Блок индикации и управления (БИУ).
• Адресный модем (используется для обеспечения связи между ЦБ, БИУ, БШС-4, БШС-4П по адресной двухпроводной линии).
• IP-коммуникатор (интернет, локальные сети, GPRS).

Основные сведения:

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
• Совместим с блоками расширения шлейфов БШС-4, БШС-4П (4 шлейфа).
• ЦБ и БИУ, ЦБ и БШС-4, БШС-4П соединяются с помощью адресной двухпроводной линии.
• БИУ предназначен для управления ЦБ и индикации его состояния.
• БШС-4 и БШС-4П предназначены для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей. БШС-4, БШС-4П принимают и выполняют команды от ЦБ, а также запускают местное оповещение.
• Гибкое программирование параметров прибора с помощью программного обеспечения «Лавина».
• Программирование БШС-4 и БШС-4П осуществляется с помощью перемычек на плате блока (задаются порядковый номер, режимы работы оповещения, дополнительные параметры).
• Авторизация доступа с помощью пароля.
• Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.
• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов.
• Контроль прибытия наряда.
• Встроенные часы реального времени.
• Ведение журнала событий.
• Размер журнала 32 000 событий.

Центральный блок (ЦБ):

• 24 шлейфа сигнализации с функциями охранных или пожарных. Расширение до 250 при использовании блоков расширения БШС-4, БШС-4П.
• Встроенный адресный модем для связи с БИУ и блоками расширения.
• Объединение шлейфов в логические разделы.
• Раздельная или групповая постановка на охрану (снятие с охраны) ШС электронными ключами Touch Memory или бесконтактными картами Proximity.
• Светодиодная индикация основных режимов работы.
• Автоматический контроль линии оповещения.
• 4 выходных оптореле.
• Встроенный блок резервного питания.
• Защита от глубокого разряда аккумулятора.
• Работа с токопотребляющими извещателями с напряжением 10-25 В.
• Выход 12 В для питания извещателей, защищенный от короткого замыкания.
• Защита от перенапряжения на входе каждого ШС (используются супрессоры).
• По IP- и GPRS-каналам на пульт интегрированной системы безопасности «Лавина» передаются следующие виды извещений:
  • «Взят на охрану» — ШС прибора поставлен на охрану (с указанием номера электронного ключа).
  • «Снят с охраны» — ШС прибора снят с охраны (с указанием номера электронного ключа).
  • «Тревога» — в охранном ШС прибора сработал извещатель.
  • «Неисправность ШП» — неисправен пожарный шлейф сигнализации.
  • «220 В Норма» — восстановление напряжения сети питания 220 В.
  • «Нет 220 В» — напряжение сети питания 220 В отсутствует.
  • «АБ Норма» — восстановление аккумулятора.
  • «Корпус открыт» — открыт корпус прибора.
  • «Прибор работает» — передается через программируемый интервал времени (от 12 мин до 24 ч).
  • «Корпус закрыт» — выдается при старте прибора, а также после того, как корпус был открыт, а потом закрыт.
  • «Успешное программирование» — после успешного программирования и установки перемычки J1.
  • «Внимание», «Пожар» — в пожарном ШС прибора сработали один или два пожарных извещателя (в зависимости от настроек прибора) соответственно.
  • «Неисправность» — прибор неисправен.
  • «Восст. неиспр.» — неисправность устранена.
  • «Работа под принуждением» — предъявлен ключ с признаком «работа под принуждением».
  • «Программирование др. ключом» — для программирования прибора предъявлен ключ, код которого отличается от кода, записанного в АРМ Администратора.
  • «Постановка бл. ключом» — была произведена постановка ШС на охрану заблокированным ключом.
  • «Снятие бл. ключом» — было произведено снятие ШС с охраны заблокированным ключом.
  • «Неуспешное программирование» — неудачная попытка программирования.
  • «Постановка вне окна времени» — произведена постановка ШС на охрану с нарушением временного расписания.
  • «Снятие вне окна времени» — произведено снятие ШС с охраны с нарушением временного расписания.
  • «Режим программирования» — переход прибора в режим программирования.
  • «Контроль наряда» — предъявлен ключ с признаком «контроль наряда».
  • «Перепостановка» — ШС прибора перепоставлены на охрану.

Блок индикации и управления (БИУ):

• БИУ обеспечивает управление и программирование ЦБ, БШС-4, БШС-4П, просмотр журнала событий, отображение и индикацию текущего состояния прибора.
• Ввод команд управления осуществляется с клавиатуры.
• Авторизация доступа с помощью пароля.
• Программируемые уровни доступа.
• Многоуровневое меню
• «Горячие» клавиши: «авторизация», «отключение сирены», «просмотр тревожных и неисправных ШС».
• Двухстрочный 16-разрядный ЖКИ с подсветкой.
• Встроенный звуковой сигнализатор.
• Светодиодные индикаторы «Питание», «Пожар», «Тревога», «Неисправность».
• Встроенный адресный модем для связи с ЦБ.
