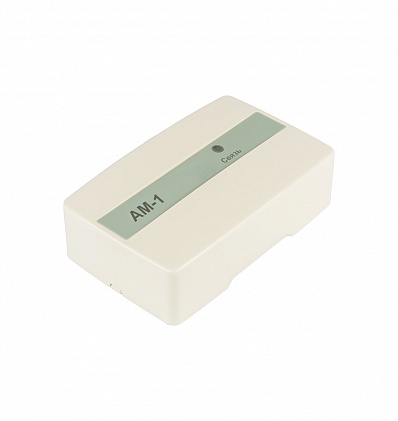

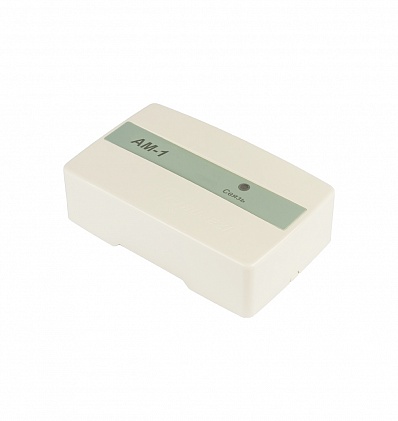

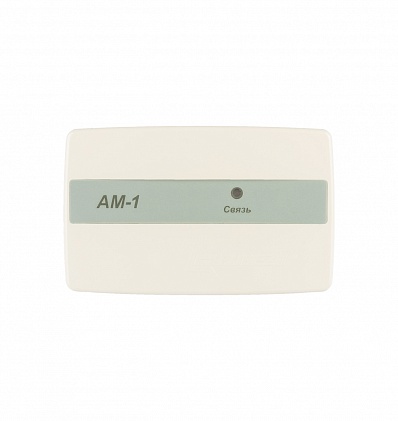

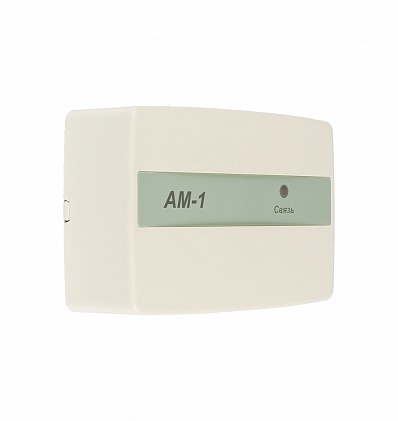

Адресная метка АМ-1

Адресная метка АМ-1 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Описание

Адресная метка является программируемым устройством. Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.

Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса.

Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.


Адресная метка работает в соответствии с заданной конфигурацией, описанной в таблице.

Кон­фи­гура­ция

Описание

Схема подключения

Тип выдаваемого извещения

0

Один контакт, нормально замкнутый


Пожар

1

Один контакт, нормально разомкнутый


2

Два контакта, нормально замкнутые



Внимание,

Пожар

3

Два контакта, нормально разомкнутые


4

Один контакт, нормально замкнутый



Технологическая метка

5

Один контакт, нормально разомкнутый


6*

Охранная конфигурация


Тревога

*данная конфигурация доступна для адресных меток с  версией ПО 3.2 или выше и работает только с ППКП, поддерживающим охранные функции

Адресная метка АМ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

АМ-1 может выполнять функции управления системой пожаротушения. Для этого к ней может быть подключена одна из следующих кнопок:

  • КЗ – кнопка запуска системы пожаротушения – при нажатии на эту кнопку происходит ручной запуск системы пожаротушения;
  • КО – кнопка останова системы пожаротушения – при нажатии на эту кнопку происходит ручной останов системы пожаротушения;
  • КУА – кнопка управления автоматикой – при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения.

В системе адресная метка может быть технологической – при установке конфигурации 4 и 5. В этом случае сигнал с нее будет только информационный. При срабатывании АМ-1 приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).
