Описание

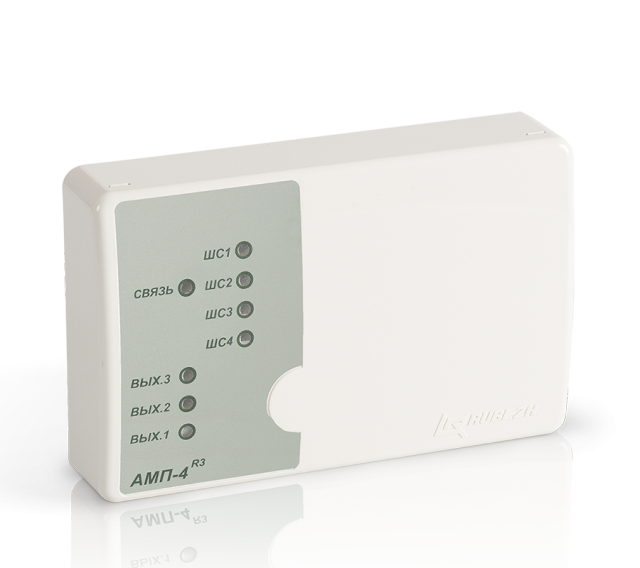

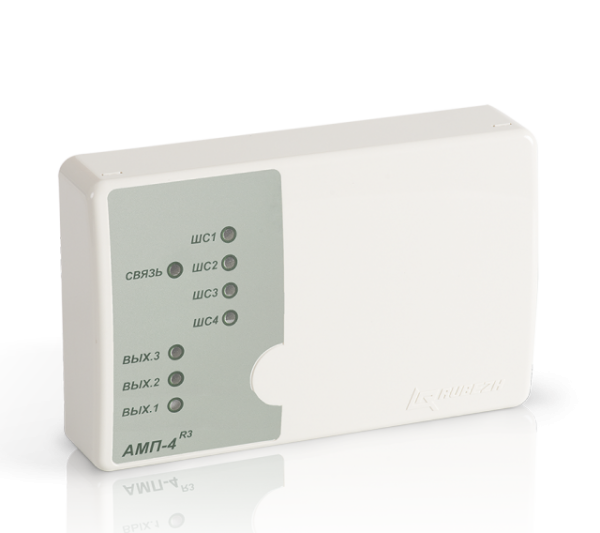

Метка адресная АМП-4 прот.R3 обеспечивает:
- подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
- защитный сброс шлейфа для исключения ложных сработок;
- контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
- управление устройствами оповещения — световыми табло и звуковыми оповещателями;
- различные режимы работы питающих выходов;
- снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3.
- управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с ППКП или с помощью Proximity-карт;
Питание модуля осуществляется от внешнего источника питания 12 или 24 В.
Адресные линии связи гальванически развязаны с цепями питания адресной метки.
В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:
- 4 шлейфа сигнализации;
- 2 выхода с контролем целостности цепи;
- 1 выход типа «сухой контакт»;
- 1 интерфейс Wiegand. Адресная метка АМП-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Схема внешних подключений к адресной пожарной метке АМП-4 ПРОТ.R3
Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:
Тип 1 — дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса — при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя.
Тип 3 — тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей.
Тип 6 — охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране.
На схеме показано подключение:
- к ШС1 охранных извещателей (у ШС1 установлен охранный тип шлейфа — тип 6);
- к ШС2 дымовых и ручных извещателей (у ШС2 установлен дымовой тип шлейфа — тип 1).
| Тип шлейфа | Диапазон сопротивления ШС в состоянии: | ||||
| норма | пожар 1 | пожар 2 | обрыв | короткое замыкание | |
| тип 1 дымовой | 2,2…10 кОм | 1,23…2,2 кОм | 0,15…1,23 кОм | более 10 кОм | менее 150 Ом |
| тип 3 тепловой | 1,8…6,6 кОм | 6,6…11,75 кОм | 11,75…25 кОм | более 25 кОм | менее 1,8 кОм |
| тип 6 | 2,2…5,4 кОм | Тревога (сработка) 0,15…2,2 кОм или 5,4…16 кОм |
более 16 кОм* | менее 150 Ом* | |
| * контроль шлейфа на обрыв и КЗ производится только у шлейфа, снятого с охраны. Обрыв и КЗ шлейфа, находящегося под охраной, распознается как «тревога» (сработка). | |||||
