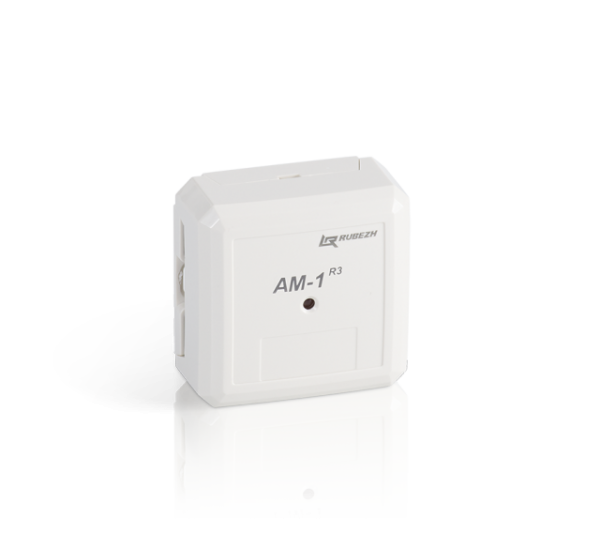

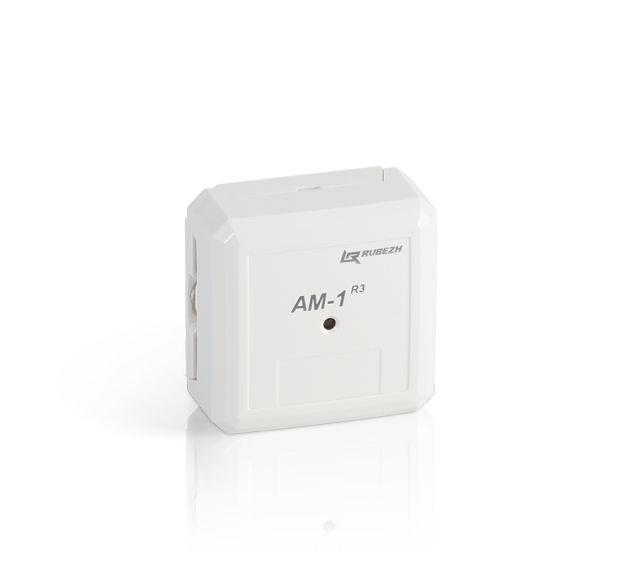

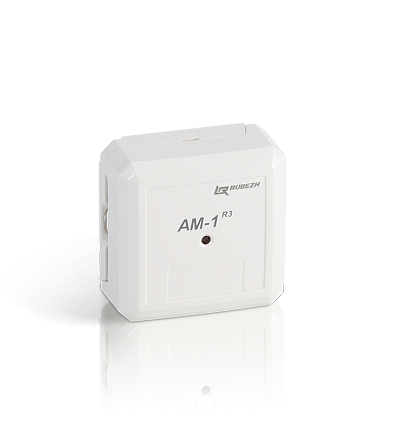

АМ-1 прот.R3, АМ-4 прот.R3

Адресная метка АМ-1 прот.R3, АМ-4 прот.R3 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Описание

Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.

Контролируя сопротивление шлейфа сигнализации, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса.

Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Адресная метка АМ-1 прот. R3 и АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

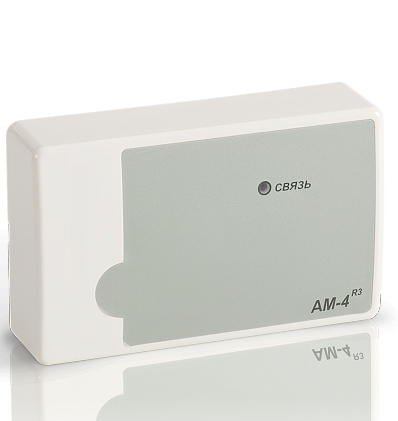

Функционально адресная метка АМ-4 прот.R3 представляет собой четыре отдельных логических устройства АМ-1 прот.R3.

На плате адресной метки имеется кнопка, которая является датчиком вскрытия корпуса (используется в охранной конфигурации) и используется для адресации устройства на приемно-контрольном приборе.

Схема внешних подключений к адресным меткам АМ-1 ПРОТ.R3, АМ-4 ПРОТ.R3

В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому извещателю должен быть подключен шунтирующий резистор. Тип контактов датчиков может быть как нормально-разомкнутый, так и нормально-замкнутый. Чтобы метка правильно определяла сработку подключенных к ней датчиков, необходимо произвести начальное конфигурирование.

При конфигурировании адресной метки необходимо установить следующие параметры:

  • Тип контакта датчика — 1 датчик: НЗ/НР — 2 датчик: нет/НЗ/НР
  • Конфигурация: Пожарная/Охранная/Технологическая.
  • Пороги перехода из одного состояния в другое в соответствии с таблицей:

АМ-1 тыблица порогов.PNG
