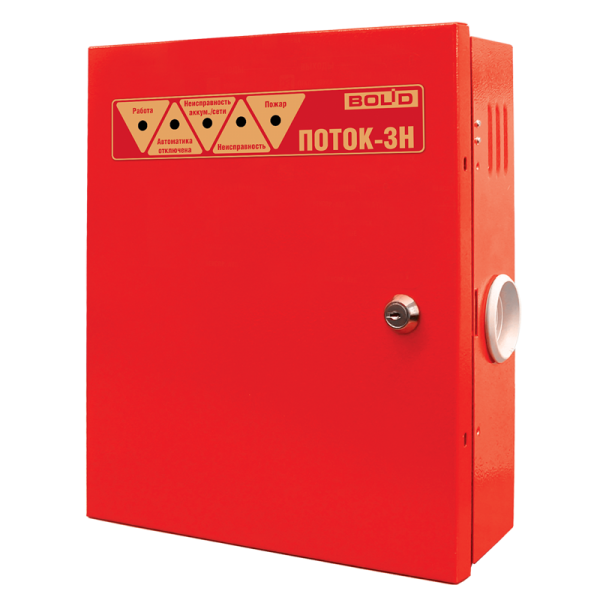

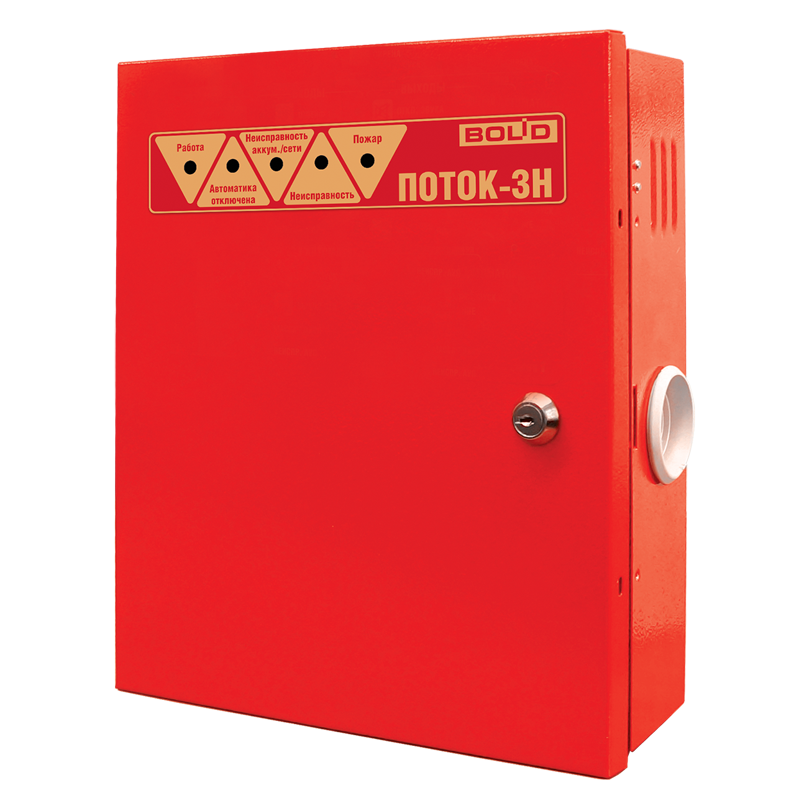

Блок пожарный управления серии ПОТОК® (POtOK®) Поток-3Н

«Поток-3Н» предназначен для управления оборудованием насосной станции или станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода. Работа блока в составе установки пожаротушения возможна только совместно с сетевым контроллером (пультом «С2000М» в.3.03 и выше) и блоком индикации системы пожаротушения «Поток-БКИ» в.2.00 и выше.

Блок «Поток-3Н» позволяет подключать блоки «С2000-4» в качестве ведомых устройств к интерфейсу RS-485-2 для управления дополнительным технологическим оборудованием (при необходимости).

Описание

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Контролируемые цепи (КЦ) 18 входов
Макс. сопротивление проводов без учета оконечного сопротивления 100 Ом
Мин. сопротивление между проводами КЦ или между каждым проводом и землей 50 кОм
Сопротивление оконечного резистора 4,7кОм ± 5%
Напряжение на каждом входе КЦ 15 В ÷ 22 В
Ограничение тока при коротком замыкании КЦ 15 мА
Световая индикация 29 светодиодных индикаторов
Лицевая панель «Работа»
«Автоматика отключена»
«Неисправность аккум. / сети»
«Неисправность»
«Пуск»
Внутренняя панель 24 индикатора для расшифровки типа неисправностей
Встроенный звуковой сигнализатор не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса микроконтакт
Коммуникационный порт(для работы в ИСО «Орион») RS485-1, протокол Орион
Коммуникационный порт (для подключения ведомых «С2000-4» RS485-2, протокол Орион
Питание прибора, основное от 187 до 242 В (50 Гц ± 1%)
Питание прибора, резервное аккумуляторная батарея, 12 В, 7А·ч
Выход для питания внешних устройств стабилизированным напряжением (12 ± 2) В / 0,5 А
Выход для питания внешних устройств нестабилизированным напряжением (12…20) В / 0,5 А
Контролируемые выходы 4 шт.
Выходы управления насосами (П1, П2, П3) 24 В, 0,14 А
Выход управления насосом / иным пожарным агрегатом (П4) 24 В, 0,5 А
Неконтролируемые Выходы 7 шт.
Реле «Пожар», «Неисправность» 2 А, 30 V DC/0,5 А, 125 V AC
Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д) 8 А, 30 V DC/8 А, 250 V AC
Выходы «НС1″…»НС4» (подключение светодиодов «Неисправность» на ШКП) 12 В, 10 мА
Рабочий диапазон температур от 0 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР30
Габаритные размеры 305х255х95 мм
Масса прибора не более 6 кг (без аккумуляторной батареи)
Средний срок службы 10 лет
Программирование прибора программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
