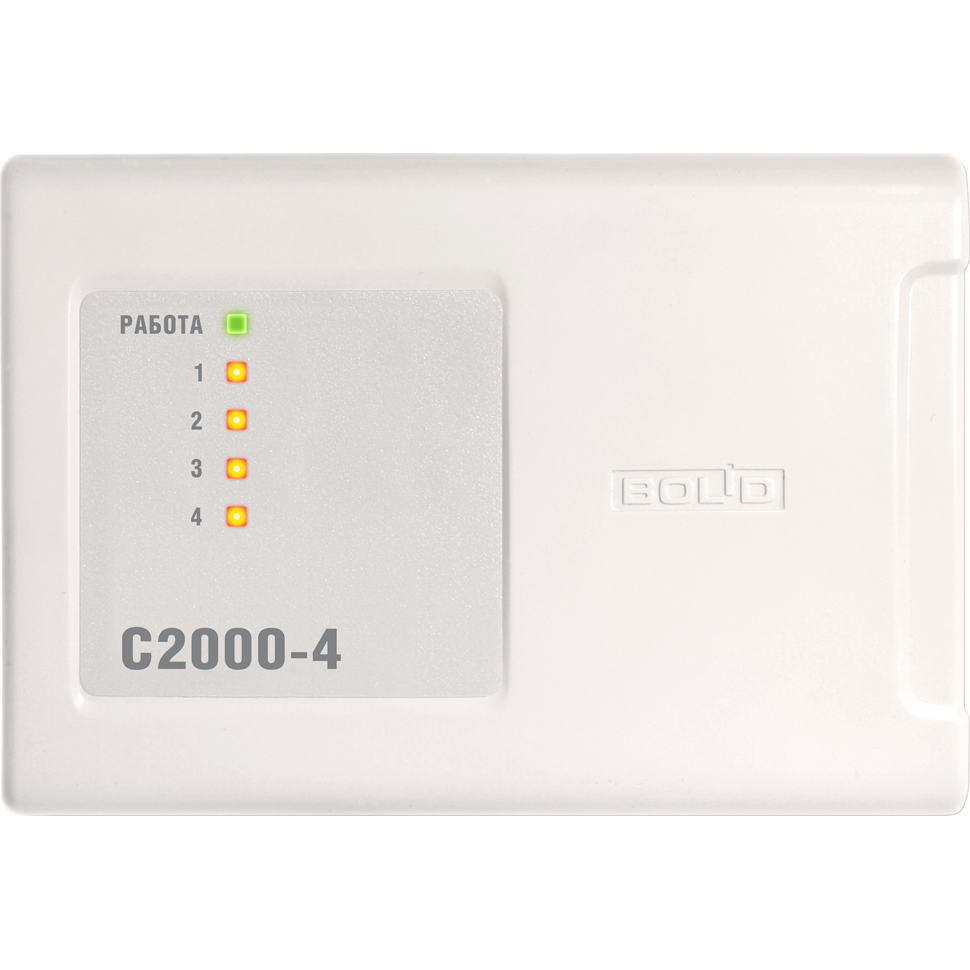

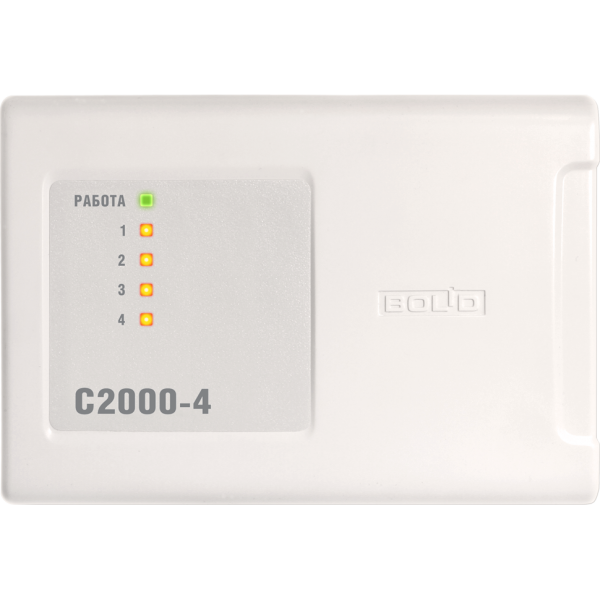

Блок приемно-контрольный охранно-пожарный С2000-4

Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для охранной сигнализации и контроля доступа может использоваться в автономном режиме.

Описание

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС) 4
Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС,
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй» 20 кОм для охранных ШС,
50 кОм для пожарных ШС
Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС с общим током потребления до 3 мА
(с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация тревог и неисправностей 1 индикатор состояния блока и 4 индикатора состояния каждого из ШС
Энергонезависимый буфер событий 4088 сообщений
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса микроконтакт
Интерфейс RS-485
Питание блока от внешнего источника постоянного тока
Напряжение блока 10,2 ÷ 28,4 В постоянного тока
Количество вводов питания 2
Потребляемый ток 110 – 260 мА при напряжении питания 12 В,
60 – 140 мА при напряжении питания 24 В
Готовность к работе после включения питания не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
Интерфейс подключаемых считывателей Touch Memory, Wiegand, ABA TRACK II
Управление светодиодами считывателя Двумя светодиодами (зеленым и красным).
Сигнал управления «+5В КМОП» с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя Есть. Сигнал управления «+5В КМОП»
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт) 4096
Выходы 4 шт.
Электромагнитные реле 2 шт.: 30 В, 7 А, 100 Вт постоянного тока
Ключи (транзисторные) 2 шт.: 12 или 24 В (определяется напряжением питания блока), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току
Рабочий диапазон температур от -40 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР30
Габаритные размеры 156×107×39 мм
Вес блока не более 0,3 кг
Средний срок службы 10 лет
Программирование блока программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа настенный навесной или на DIN-рейку
