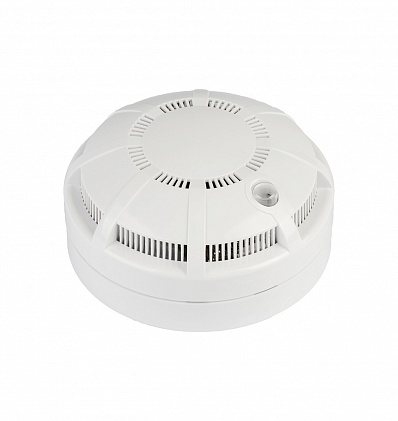

Извещатель пожарный ИП 212-64

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации внутри контролируемого пространства в закрытых помещениях различных зданий и сооружений и передачи сигнала «Пожар» в приемно-контрольный прибор «Рубеж-4А», «Рубеж-2ОП»,ППКПУ серии «Водолей».

Описание

Извещатель выполняет следующие функции:

  • измерение концентрации дыма;
  • обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
  • индикацию режима работы извещателя;
  • автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
  • тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.

Адрес извещателя устанавливается с помощью программатора адресных устройствПКУ-1, с помощьюподключения к технологической линии АЛСТ прибора «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей» либо непосредственно на месте установки в АЛС с приемно-контрольного прибора с помощью оптического тестера или тест-кнопки. Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света. Сброс сигнала «Пожар» производится с ППКП. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно розетки.

Для удобства монтажа экранированных кабелей АЛС на розетке предусмотрена площадка крепления экрана кабеля — устанавливается опционально.

Возможность установки на подвесной потолок с использованием специальной розетки, совмещенной с монтажным кольцом.

СХЕМА ПОДКЛЮЧЕНИЯ РОЗЕТОК ИЗВЕЩАТЕЛЕЙ К АДРЕСНЫМ ЛИНИЯМ СВЯЗИ
