Источник бесперебойного питания SKAT-RLPS.48DC-10 исп.5

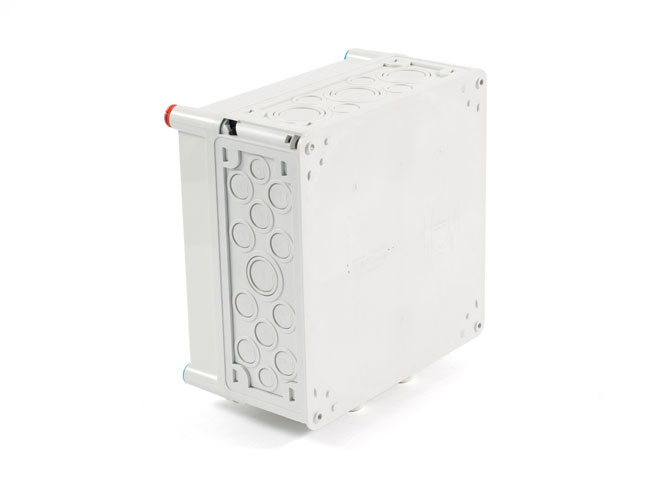

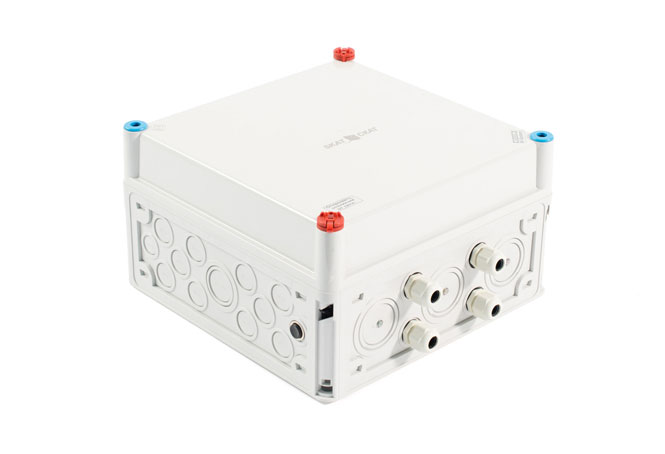

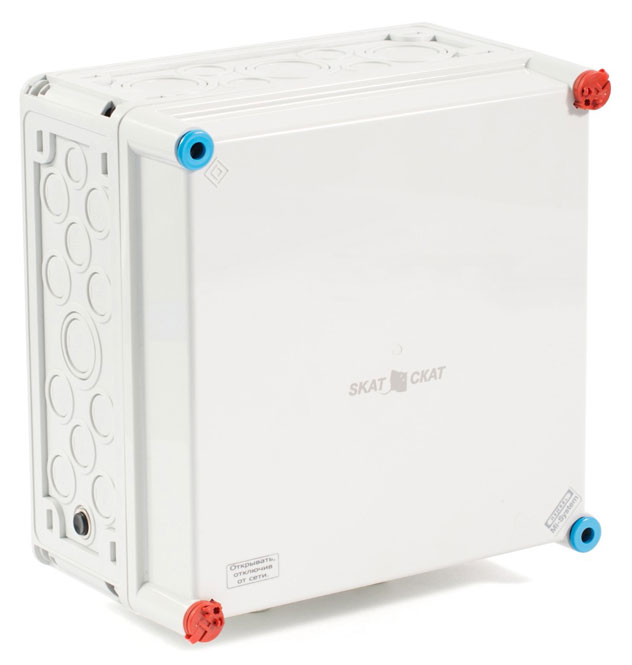

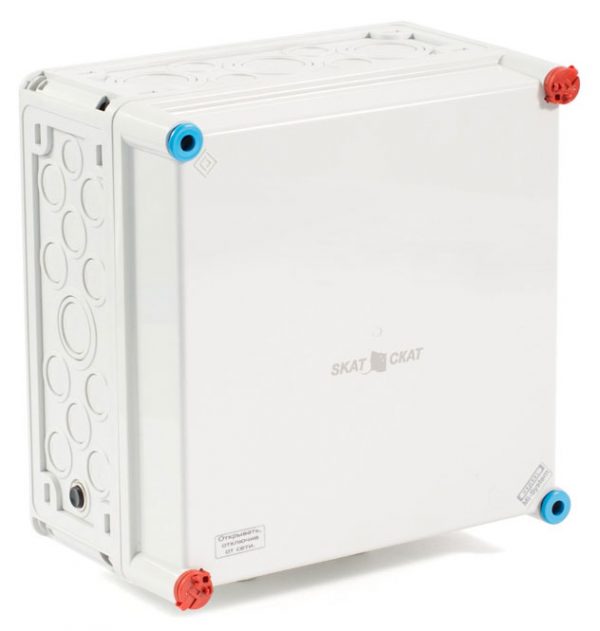

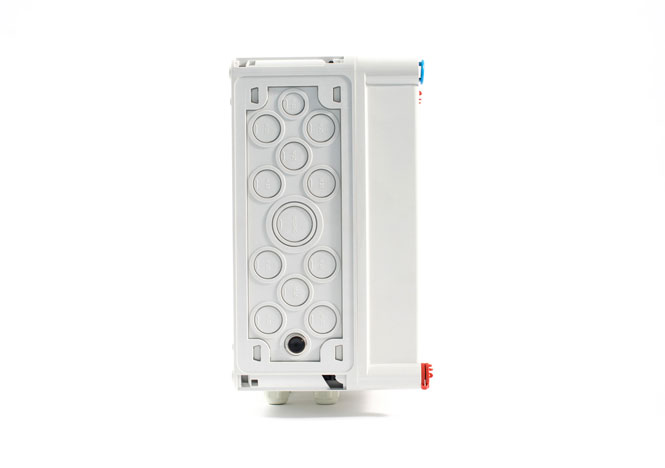

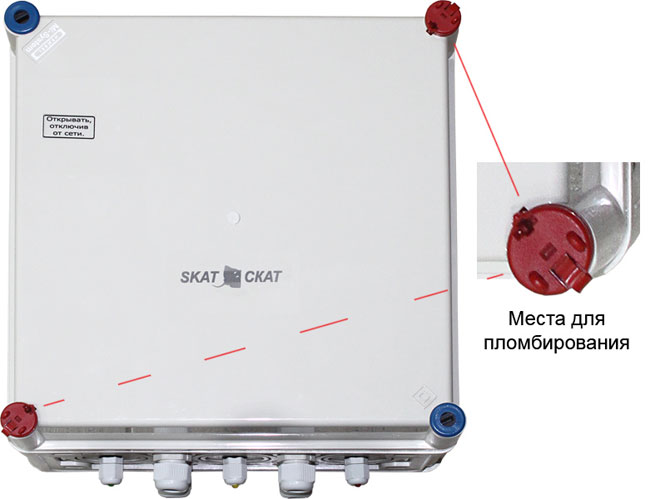

48 В, 10 А. Для построения систем питания удалённых объектов совместно с преобразователями напряжения. Ток заряда АКБ 2 А, 4 А или 6 А, термокомпенсация заряда АКБ, контроль и защита АКБ от глубокого разряда, холодный пуск. Работает от 4-х внешних АКБ до 120 Ач. Защита выходов от перенапряжения, 5 информационных релейных выходов о состоянии сети, АКБ, источника. Пластиковый ударопрочный корпус Hensel (Германия), уличное исполнение, класс защиты IP56, рабочий температурный диапазон от -40 °С до +50 °С

Описание

Особенности SKAT-RLPS.48DC-10 исп.5

  • питание нагрузки стабилизированным напряжением постоянного тока согласно п.2. таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 10 А при наличии сетевого напряжения;
  • оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п.1 таблицы;
  • ограничение тока заряда АКБ (п.5 таблицы) и возможность выбора одного из трёх значений тока ограничения;
  • температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.1 таблицы (при применении термодатчика АКБ, входящего в комплект поставки);
  • поддержание температуры АКБ при низких температурах окружающей среды при наличии питающей сети в соответствии с п.1 таблицы и подключено внешнем устройстве обогрева;
  • автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления по двум выходам не более 10 А при отключении электрической сети (режим «РЕЗЕРВ»);
  • защита нагрузки от токовой перегрузки посредством плавкого предохранителя;
  • защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
  • защита от короткого замыкания клемм АКБ;
  • контроль наличия АКБ;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.10 таблицы;
  • защита нагрузки потребителя от аварийного повышения напряжения на выходе источника путем автоматического отключения нагрузок;
  • светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
  • светодиодная индикация состояния внешней АКБ: «АКБ»;
  • светодиодная индикация состояния напряжения выхода: «ВЫХОД»;
  • выдача информационных диагностических сообщений (подключение внешних цепей индикации) и/или управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов;
  • защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
  • возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»);
  • полная пыле- и влаго- защиту при неблагоприятных условиях эксплуатации.

SKAT-RLPS.48DC-10 исп.5. Технические характеристики

 1 Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В 170…250
2 Выходное напряжение постоянного тока, В режим «ОСНОВНОЙ» 46…58*
режим «РЕЗЕРВ» 43…52
3 Напряжение заряда АКБ, В 52,5…58*
4 Ток нагрузки в режиме «ОСНОВНОЙ» (суммарный по выходам «Выход 1», «Выход 2» и выходу для питания внешнего устройства обогрева АКБ, включая ток заряда АКБ), А, не более** 10
5 Ток заряда АКБ, А, не более 6, 4, 2***
6 Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 1
7 Величина напряжения пульсаций (от пика до пика) выходного напряжения,  мВ, не более 150
8 Мощность, потребляемая изделием от сети, ВА, не более 760
9 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 70
10 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки в режиме «РЕЗЕРВ», В 43,0…43,5
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Рекомендуемая ёмкость АКБ, Ач 12—120
13 Количество аккумуляторов в батарее, шт. 4
14 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2 «СЕТЬ» 2,5
«ВЫХОД 1», «ВЫХОД 2», «АКБ» 4
Сигнальные выходы; контакты 12 В, 200 мА; датчик температуры АКБ; измерительные контакты АКБ; питание нагр. элемента АКБ 1,5
15 Габаритные размеры ШхГхВ, не более, мм без упаковки 300х320х170
в упаковке 360х345х190
16 Масса (без АКБ), НЕТТО (БРУТТО), кг, не более 3,5 (4,4)
17 Диапазон рабочих температур, °С -40…+40
18 Относительная влажность воздуха при 25°С, %, не более 100
19 Высота над уровнем моря, м, не более 1500
20 Степень защиты оболочкой по ГОСТ 14254-96 IP65

* При температуре окружающей среды 25ºС.
** Если суммарный ток, потребляемый нагрузками, 10 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 25% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в таблице п.12.
