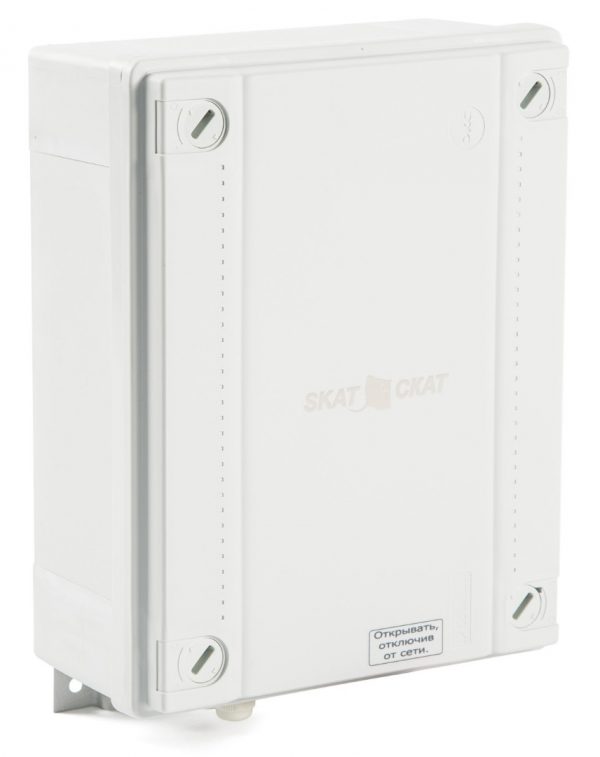

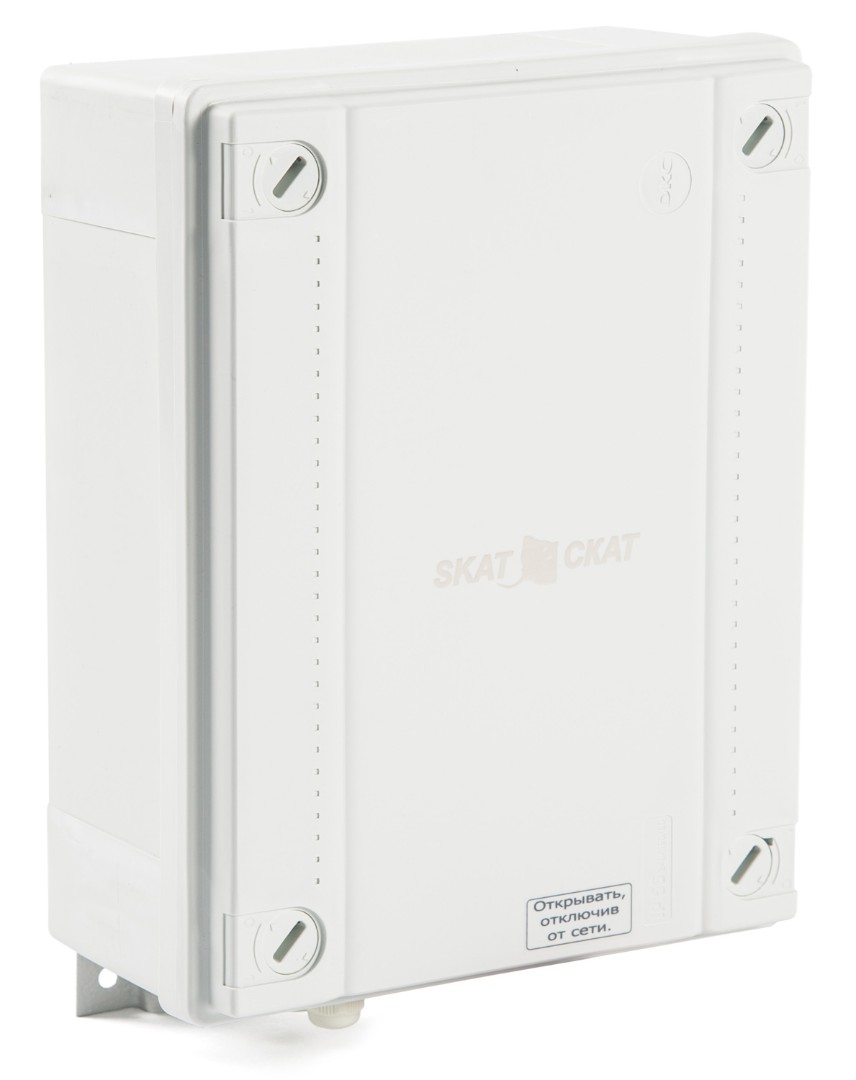

Источник бесперебойного питания SKAT-V.12/(5-9)DC-25VA исп.5

12 В, 2 А. Регулируемый выход 5-9 В, 25 ВА (ступенчатая и плавная регулировка), регулируемый ток заряда АКБ, подогрев АКБ (термостат АКБ не нужен), уличное исполнение, корпус класса защиты IP56, рабочий температурный диапазон от -40 °С до +50 °С, диапазон входного напряжения 170-250 В. Корпус под АКБ 7 Ач

Описание

SKAT-V.12/(5-9)DC-25VA исп.5

Особенности SKAT-V.12/(5-9)DC-25VA исп.5

  • питание нагрузки стабилизированным напряжением по двум выходам согласно п.2 и п.3 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);

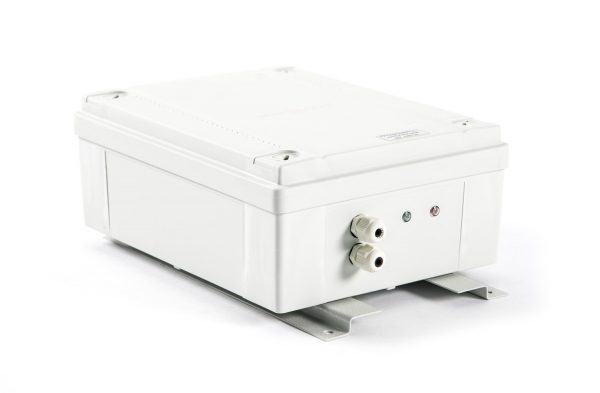

  • световая индикация режима работы: при наличии сети светодиод «СЕТЬ» зелёного цвета свечения включён и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включён и горит ровным светом;
  • автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
  • оптимальный заряд АКБ при наличии напряжения сети;
  • ограничение степени разряда АКБ при отсутствии сети;

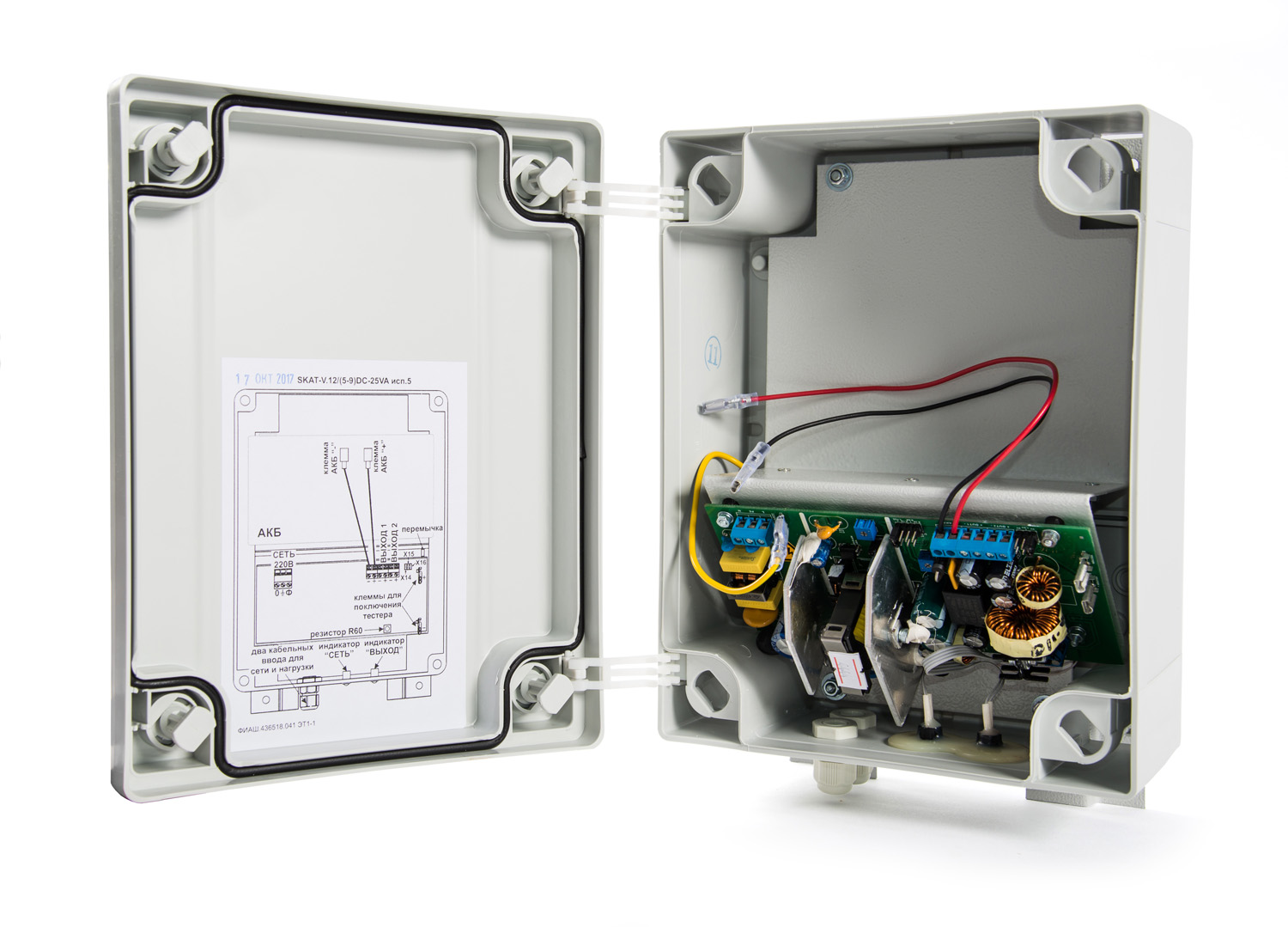

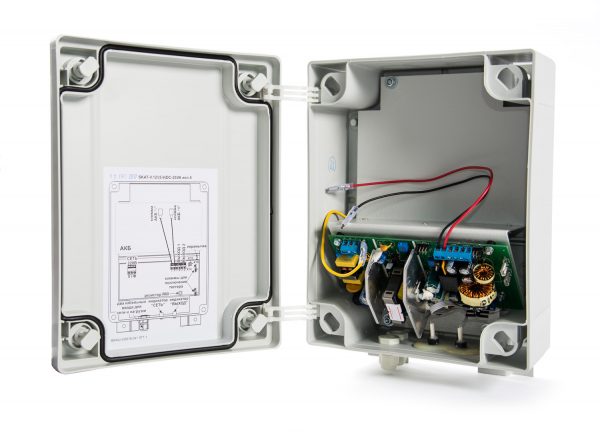

  • возможность ступенчатого выбора уровня выходного напряжения на втором выходе с помощью перемычки;
  • возможность ступенчатого выбора уровня тока заряда АКБ с помощью перемычки;
  • возможность подключения тестера для плавной регулировки напряжения на втором выходе при помощи подстроечного резистора;
  • возможность подогрева внутреннего пространства при наличии сети для поддержания работоспособности источника при снижении температуры.

SKAT-V.12/(5-9)DC-25VA исп.5. Технические характеристики

1 Характеристика  питающей сети, В 175…250
50…60Гц
2 Постоянное выходное напряжение на выходе ВЫХОД 1, В 1114
3 Постоянное выходное напряжение на выходе ВЫХОД 2, дискретно регулируемое перемычками и подстраиваемое  резистором R60, В Перемычка установлена на контакты X14 9В**
Перемычка установлена на контакты X15 7,5В**
Перемычка установлена на контакты X16 5В**
4 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 ºС, В   13,5-14
5 Номинальный выходной ток: А по выходу ВЫХОД 1, A 0…1,85***
по выходу ВЫХОД 2, A и напряжении 9В 0…1.65***
по выходу ВЫХОД 2, A и напряжении 7.5В 0….2***
по выходу ВЫХОД 2, A и напряжении 5В 0….3***
6 Максимальный ток заряда АКБ(ток ограничения заряда АКБ), А Перемычка установлена на контакты X6 1,75**
Перемычка установлена на контакты X7 0,7**
Перемычка установлена на контакты X8 0,5**
Перемычка установлена на контакты X9
(точность установки 15%)
0,3**
7 Ток, потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 68
8 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
9 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальных токах нагрузки , мВ,  не более 30
10 Мощность, потребляемая источником от  сети ВА, не более 40
11 Тип АКБ: герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1)
12 Рекомендуемая ёмкость АКБ,   Ач 7
13 Количество АКБ, шт. 1
14 Рабочие условия эксплуатации: температура окружающей среды от минус 40°С до плюс 40°С, относительная влажность воздуха не более 100%, отсутствие в воздухе паров агрессивных веществ (кислот, щелочей и пр.)
15 Габаритные размеры ДхШхВ, мм 275х200х115
16 Масса, НЕТТО (БРУТТО), кг (не более) 1,8(1,9)

** Перемычка может быть установлена только на одну пару контактов для регулировки тока и на одну пару контактов для регулировки напряжения.
*** Суммарная мощность потребления по выходу ВЫХОД 2 не более 15 Вт, суммарная мощность потребления по обоим выходам не более 25 Вт, потребление данной мощности при наличии сети означает прекращение заряда АКБ.
