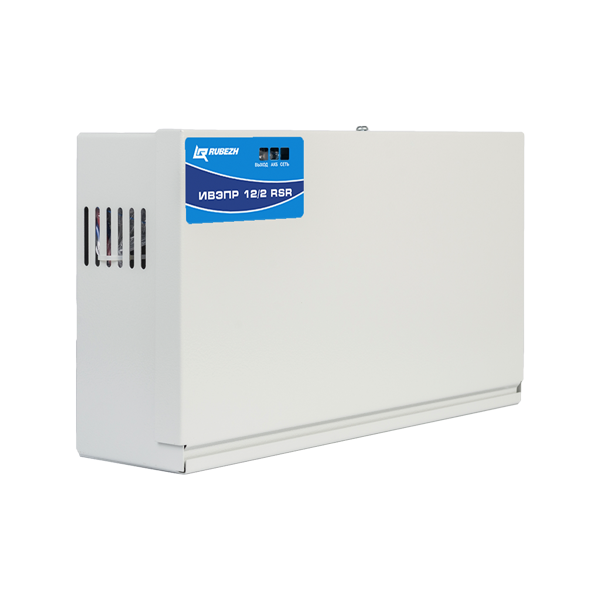

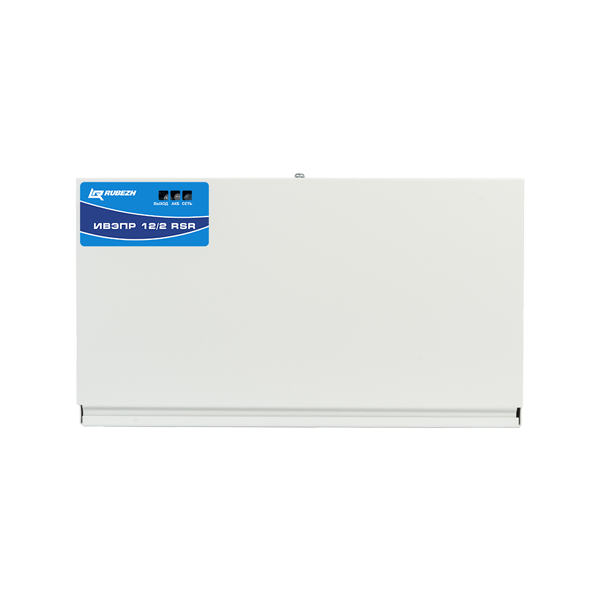

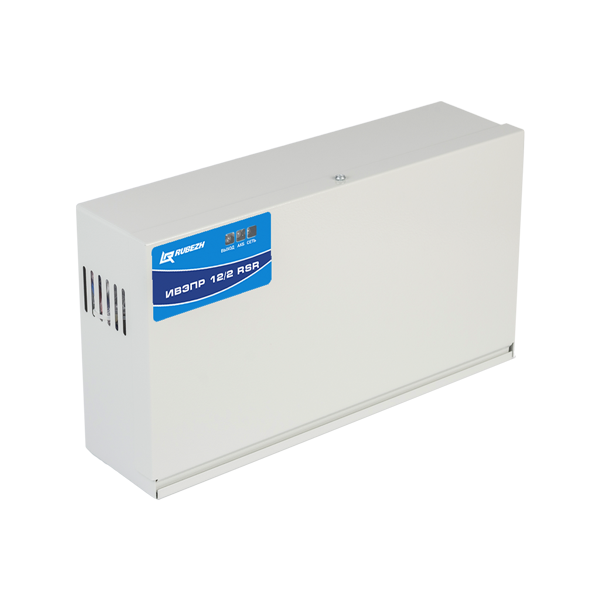

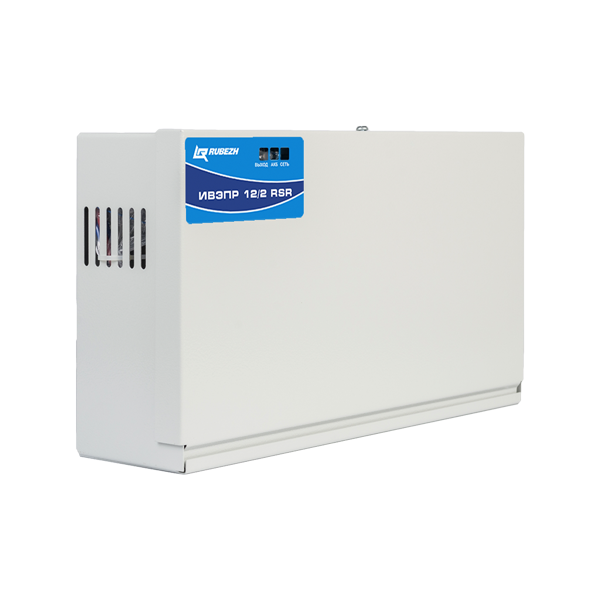

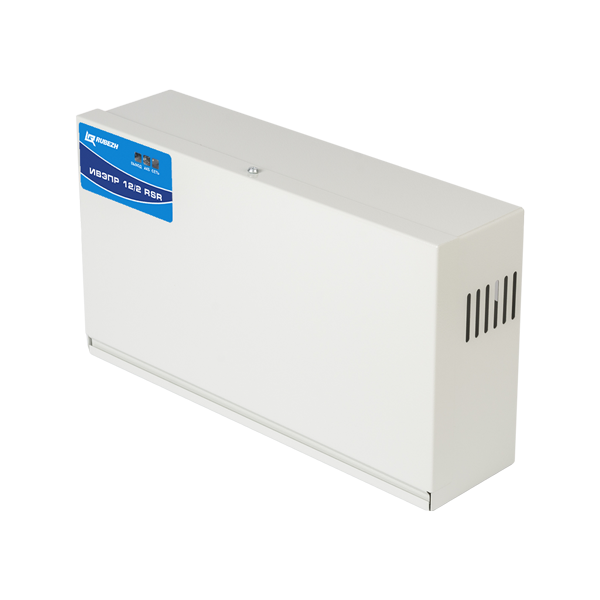

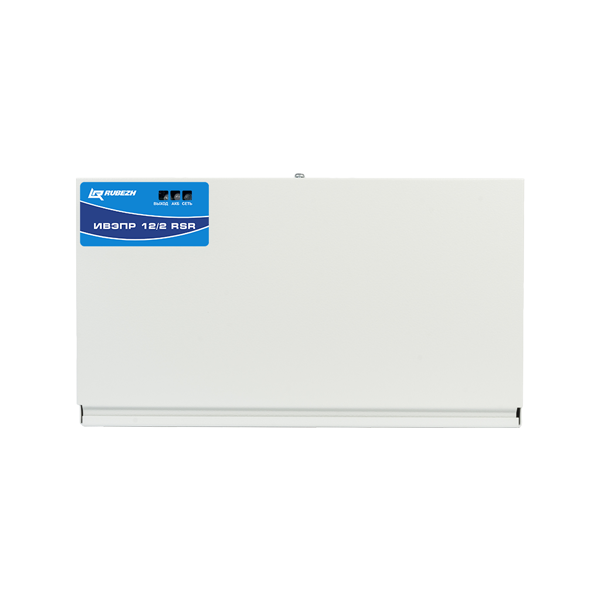

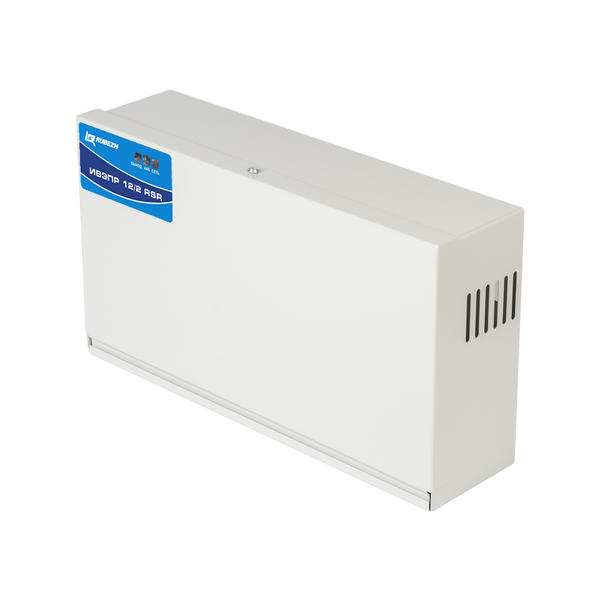

ИСТОЧНИК ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ РЕЗЕРВИРОВАННЫЙ ИВЭПР 12/2 RSR

Предназначен для бесперебойного электропитания устройств адресной системы ОПС «Рубеж» с напряжением питания 12 В постоянного тока.

Описание

Назначение

Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольные приборы ОПС «Рубеж-4А» и « Рубеж-2ОП». ИВЭПР 12/2 RSR имеет два питающих выхода с раздельной защитой от короткого замыкания. Источник соответствует требованиям ГОСТ Р 53325.

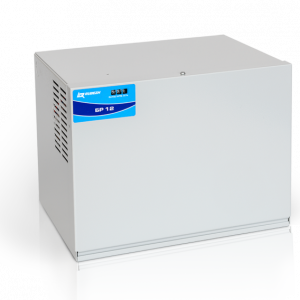

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R следующие сообщения:

События:

  • Разряд АКБ1
  • Разряд АКБ1 устранён
  • Отсутствие АКБ1
  • АКБ1 подключен
  • Нет сетевого напряжения
  • Разряд АКБ2
  • Разряд АКБ2 устранён
  • Отсутствие АКБ2
  • АКБ2 подключен
  • Есть сетевое напряжение

Неисправности:

  • Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
  • Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
  • Глубокий разряд АКБ1
  • Глубокий разряд АКБ2

Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

Преимущества конструкции

  • оптимальный заряд АКБ за счёт схемы постоянного тестирования;
  • защиту аккумуляторных батарей от перезаряда и глубокого разряда.
  • электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

Варианты исполнений

Источник питания* Размеры, мм Масса источника без АКБ, кг Габаритные размеры устанавливаемых АКБ, мм
ИВЭПР 12/2 RSR исп. 2х7-Р БР 324х86х182 1,8 151х65х99
ИВЭПР 12/2 RSR исп. 2х12 –Р БР 324х111х182 2,0 151х98х99
ИВЭПР 12/2 RSR исп. 2х17 –Р БР 372х86х250 2,5 181х76х167

* 2х7, 2х12, 2х17 – количество и ёмкость (в А*ч) устанавливаемых АКБ.
-Р — выход дистанционной сигнализации «Авария» выполнен виде замыкающихся контактов реле.
БР — возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме.

Схемное решение

  • два независимых выхода питания;
  • возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
  • автоматический заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
  • выходное напряжение гальванически развязано от корпуса.

Индикатор СЕТЬ:

  • при наличии сети 230 В — светится зеленым светом;
  • при отсутствии сети 230 В — не светится.

Индикатор ВЫХОД:

  • при наличии напряжения хотя бы на одном на выходе (нет КЗ) — светится зеленым цветом;
  • при отсутствии выходного напряжения – не светится.

Индикатор АКБ:

  • при наличии хотя бы одной исправной и заряженной АКБ — светится зеленым цветом;
  • при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
  • при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ — светится красным цветом.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
