Коммутатор SKAT PoE-UPS-8E-1G-1S исп.5

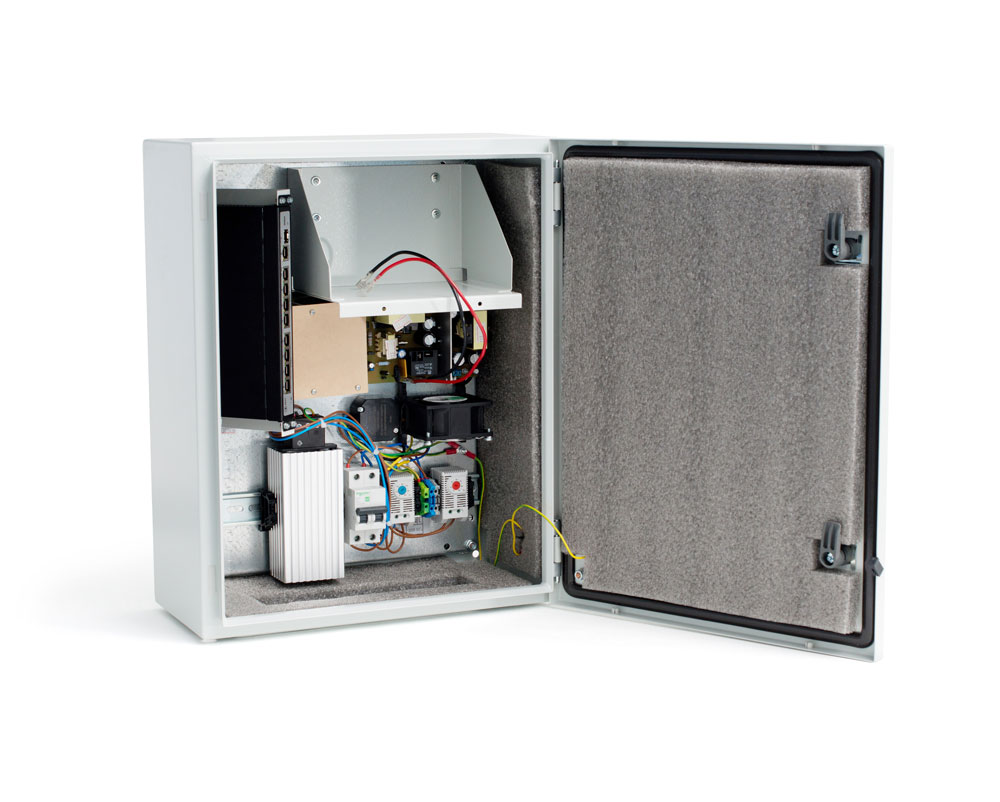

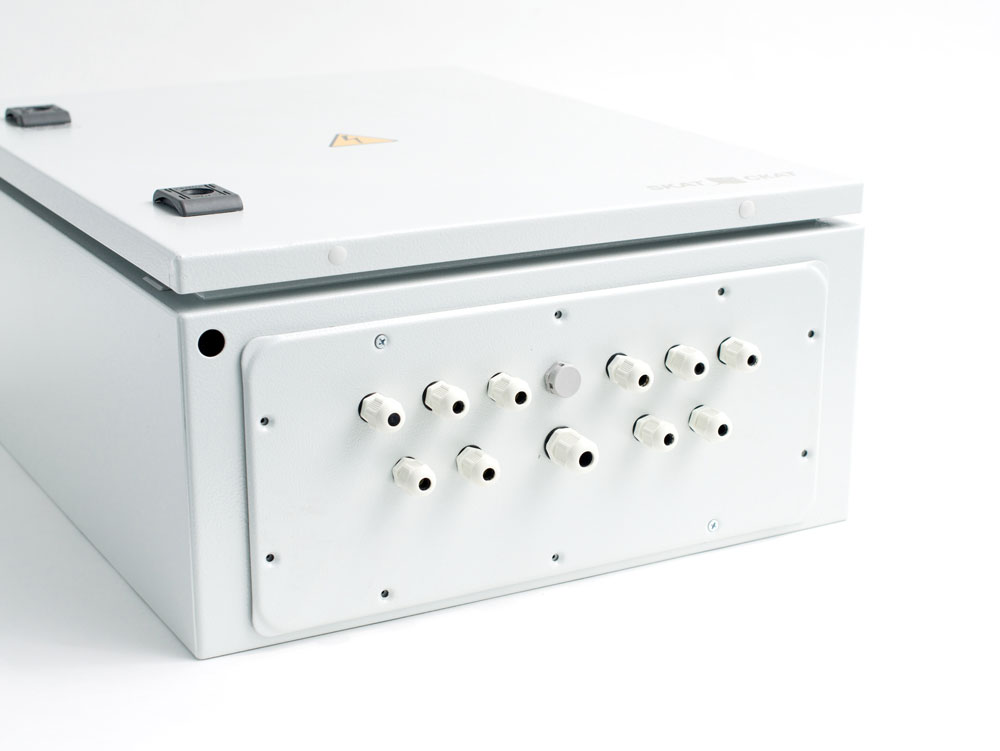

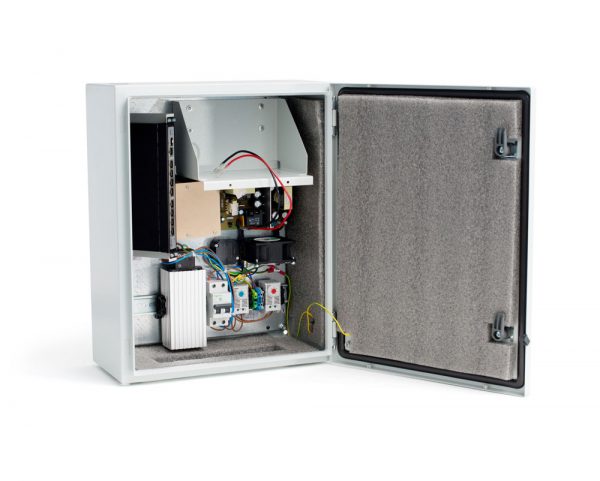

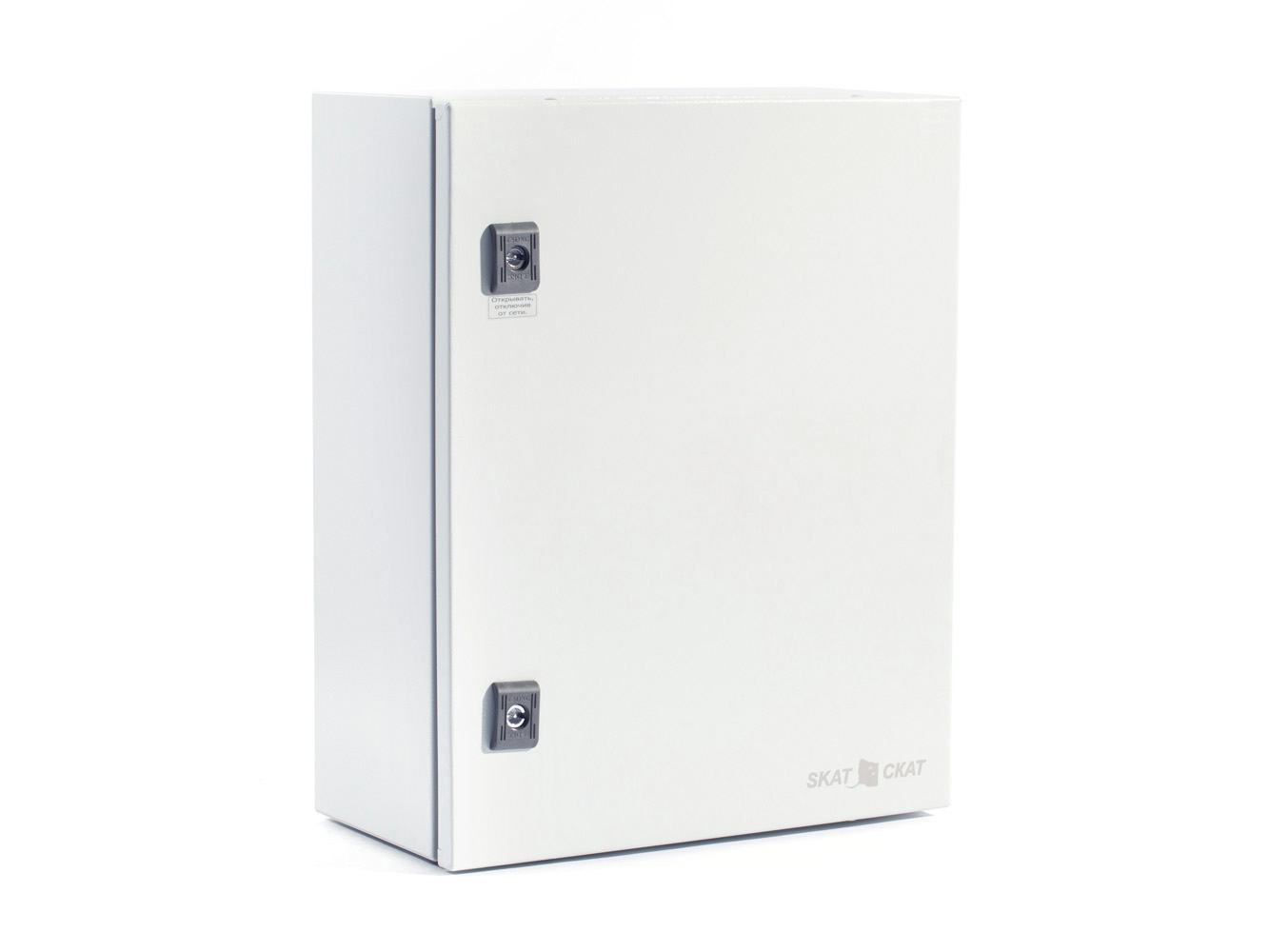

Специализированный неуправляемый уличный бесперебойный PoE коммутатор. Металлический уличный корпус с классом защиты IP65 рассчитан на установку 2 АКБ по 7-12 Ач. Температурный диапазон -45С… +50°С. Встроенный УЗИП III класса. Климатическая установка с функцией термостатирования. Защита от холодного пуска оборудования. Поддержка питания по технологии PoE (питание по Ethernet кабелю стандарт IEEE 802.3af/at) по 8 портам. Коммутатор автоматически определяет тип питания подключённых устройств. Дополнительные порт UPLINK RJ45 10/100/1000Mbps и оптический порт SFP 1000Base-X обеспечивают возможность подключения регистратора, роутера или дополнительных коммутаторов. Оптический порт позволяет передавать данные на расстояние до 20 км. Суммарная мощность потребителей составляет 120 Вт. Мощность на канал до 30 Вт. Защита от грозовых разрядов — 4 кВ.

Описание

SKAT PoE- UPS-8E-1G-1S исп.5 представляет собой специализированный бесперебойный неуправляемый PoE коммутатор для подачи питания по технологии PoE к устройствам потребителям PoE (IP-видеокамеры, беспроводные точки доступа и др.) с потребляемой мощностью до 30 ВА по свободным от передачи сигналов парам кабеля (UTP Сat5e/6) и суммарной мощностью до 120 ВА. Позволяет организовать качественную передачу информации в сети Ethernet.

Протестированные SFP-модули

Одноволоконные WDM 1.25 SC (1310/1550), одномод
Dely Technology BSFP-1.25G-LU(LD)
OptiCin SFP-WDM3(5).10
Двухволоконные 1.25 DLC 1310 40 км, одномод
FiberXon FTM-3112C-SL40G-HW
NeoPhotonics PT7420-51-EW
Двухволоконные 1.25 DLC 1310 20 км, одномод
LTV SFP-1.25G-20KM-SM-LC
1000Base-T (Ethernet)
Huawei SFP-1000BASE-T-RJ45-100m
Avago HBCU-5710R
Не поддерживаются
любые SFP-модули на 155Mbit, например,
LTV SFP-155M-20KM-SM-LC

Особенности SKAT PoE-UPS-8E-1G-1S исп.5

  • 8 портов Ethernet 10/100 Мбит/с с поддержкой PoE (IEEE 802.3af, IEEE 802.3at);
  • 1 порт Uplink 10/100/1000 Мбит/с;
  • 1 порт SFP 1000Base-X;
  • соответствие стандартам IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/FX, IEEE 802.3az, IEEE802.3ab, IEEE 802.3af, IEEE 802.3at;
  • поддержка PoE в варианте End-Span;
  • поддержка функции VLAN (безопасность и увеличение дальности передачи данных до 250 м);
  • функция сброса, позволяющая устранять неполадки, связанные со сбоями в сети;
  • питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
  • резервное питание нагрузки постоянным напряжением согласно п.2 таблицы (режим «РЕЗЕРВ»);
  • автоматический переход на резервное питание от АКБ при отключении электрической сети;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети согласно п.3 таблицы;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ;
  • защита от короткого замыкания выходных клемм АКБ изделия с восстановлением после устранения причины короткого замыкания при наличии сети;
  • защита от короткого замыкания на выходе;
  • режим «ХОЛОДНЫЙ ПУСК», позволяющий автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»;

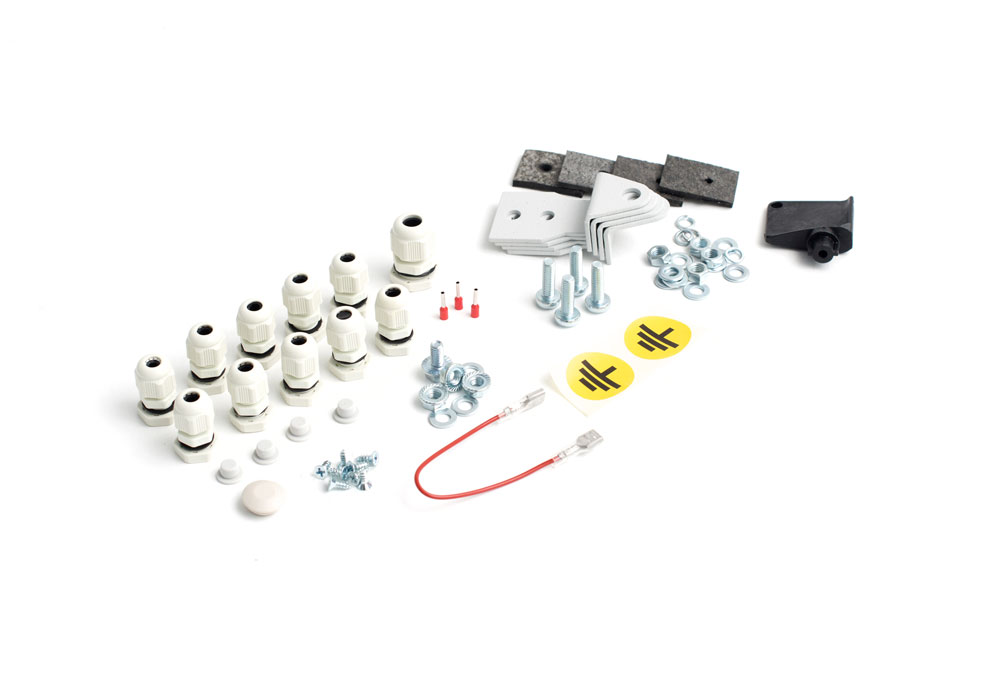

  • простая установка на горизонтальные и вертикальные поверхности (крепёж входит в комплект);
  • отсутствие необходимости настройки перед использованием.

SKAT PoE-UPS-8E-1G-1S исп.5. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В 180…245
2 Выходное напряжение блока питания, В 48-56
3 Ток заряда АКБ, А 0,85…1,25
4 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21,0…22,0
5 Мощность, потребляемая изделием от сети без нагрузки Вт, не более 20
6 Сеть Порты 8хEthernet (10/100 Мбит/с,
10 Мбит/с в режиме VLAN)
1хUplink (10/100/1000 Мбит/с)
1хSFP 1000Base-X
Максимальная дальность передачи портов Ethernet 100 м
(250 м в режиме VLAN)
Максимальная дальность передачи порта Uplink 100 м
Размер буфера пакетов, Кбайт 1024
Размер таблицы MAC-адресов 4096
Метод передачи Store and forward
Поддерживаемые стандарты IEEE 802.3,
IEEE 802.3u
7 PoE Максимальная мощность на порт, ВА 30
Общая мощность, ВА 120
Режим питания End-Span
Поддерживаемые стандарты IEEE 802.3af, IEEE 802.3at
8 Кабель для подключения к портам Ethernet, Uplink Кабель UTP cat5e/6*
9 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10 Рекомендуемая ёмкость АКБ, Ач 7—12
11 Количество АКБ, шт. 2
12 Габаритные размеры ШхГхВ, не более, мм без упаковки 220х400х510
в упаковке 230х425х520
13 Масса, НЕТТО (БРУТТО), не более, кг 15 (15,8)
14 Диапазон рабочих температур, °С -45…+50
15 Относительная влажность воздуха при 25°С, %, не более 80
16 Степень защиты оболочкой по ГОСТ 14254-96 IP65
