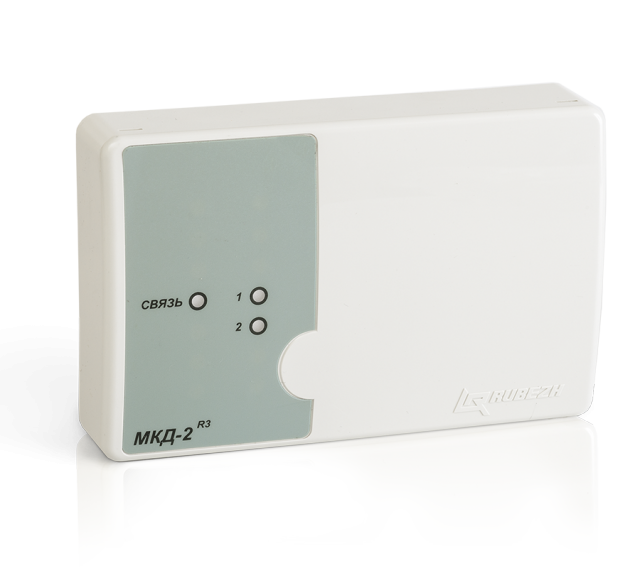

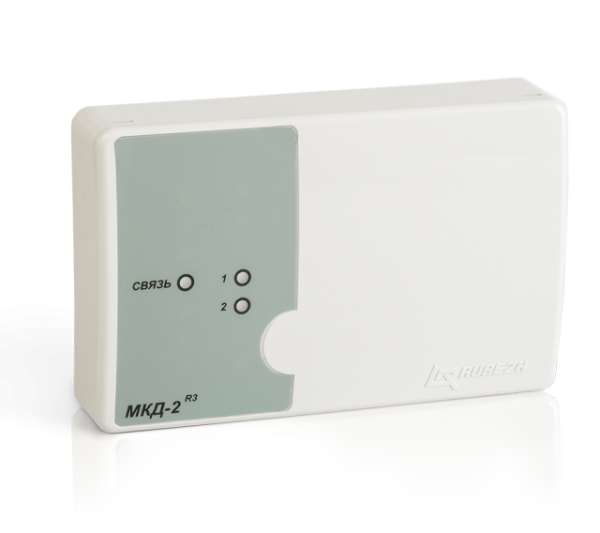

МКД-2 прот.R3

Модуль контроля доступа МКД-2 прот. R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand.

Категории: , Метки: ,

Описание

Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2 прот.R3 предназначен для:

  • питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
  • приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
  • управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
  • контроля прохода.

Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:

  • если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
  • если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход — по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

  • Связь — светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
  • 1, 2 — трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Схема внешних подключений модуля контроля доступа МКД-2 прот.R3



СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ МОДУЛЯ КОНТРОЛЯ ДОСТУПА МКД-2 ПРОТ.R3
