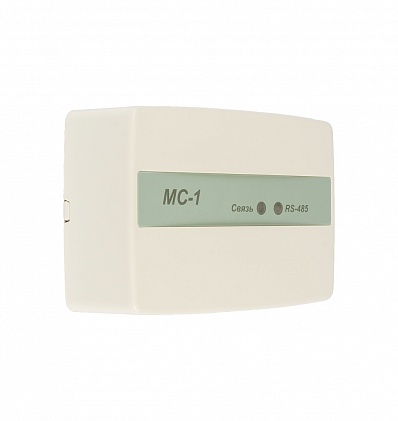

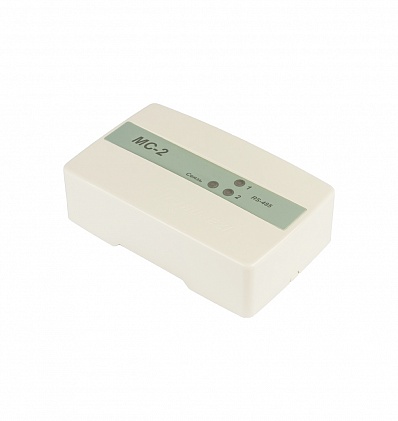

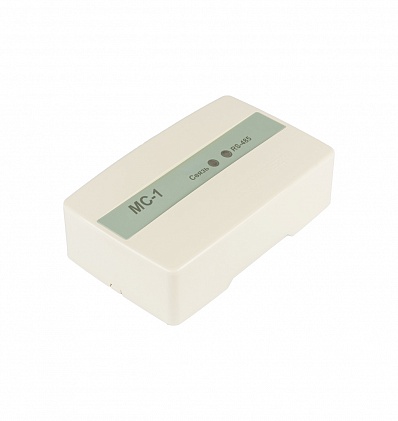

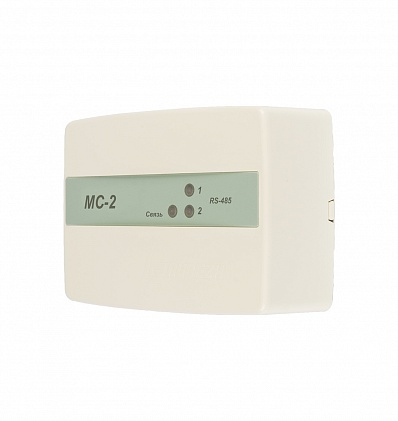

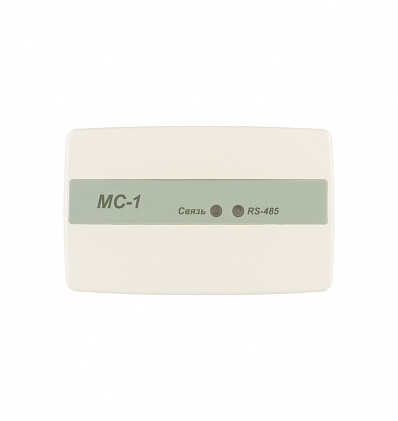

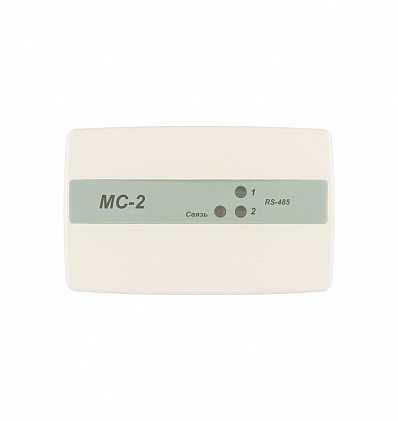

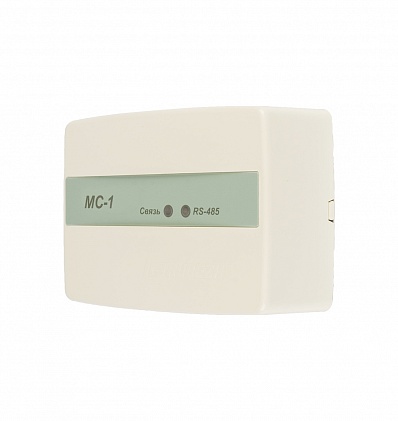

Модули сопряжения МС-1, МС-2

Модули сопряжения МС-1, МС-2 (далее – МС) представляют собой цифровые электронные устройства и предназначены для сопряжения адресных приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей» с компьютером.

Описание

Модули сопряжения МС-1 и МС-2 обеспечивают:

  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
  • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
  • светодиодную индикацию наличия связи приборов с компьютером.

Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов:

для МС-1:

  • RS-485, гальванически развязанный – 1;
  • USB – 1.

для МС-2:

  • RS-485, гальванически развязанный – 2;
  • USB – 1.

Время технической готовности МС к работе после подключения – не более 1 секунды.

Питание модулей осуществляется от USB интерфейса компью­тера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.

Светодиодный индикатор Связь:

  • при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
  • при наличии обмена с ПК мигает с частотой 5 Гц;
  • при потере связи с ПК – однократные вспышки с периодом 2 секунды.

Светодиодные индикаторы RS-485 «1» и «2»:

  • при отсутствии обмена с ПКП – не светятся;
  • при наличии обмена с ПКП мигают с частотой 10 Гц.

По отдельному заказу модули сопряжения МС-1 и МС-2 могут комплектоваться USB-кабелем для подключения к компьютеру.
