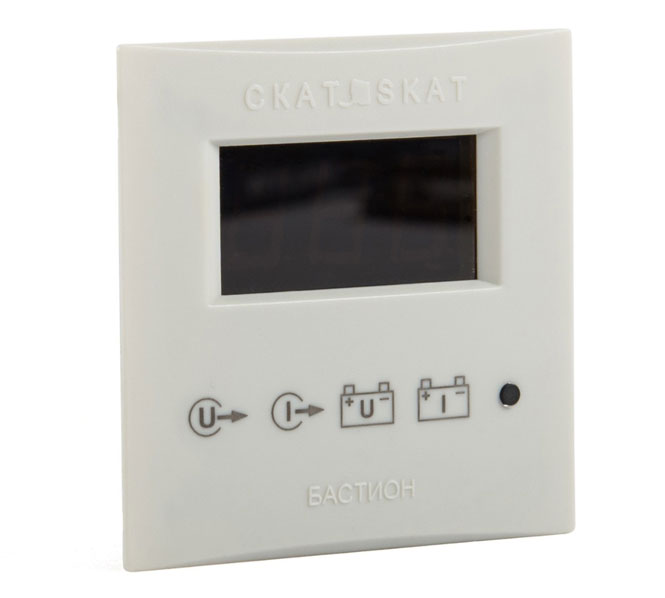

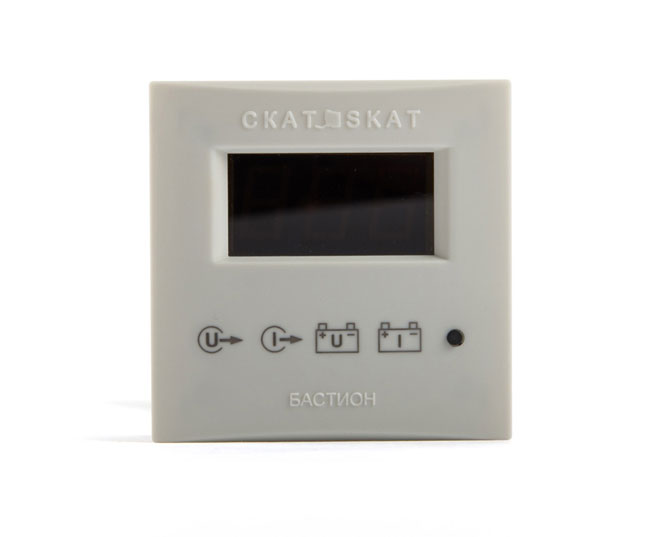

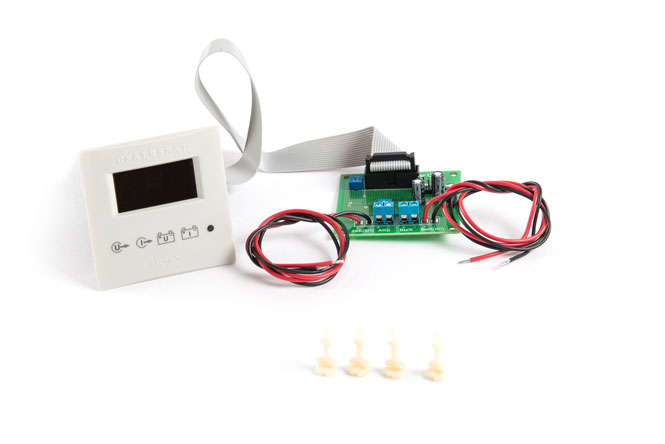

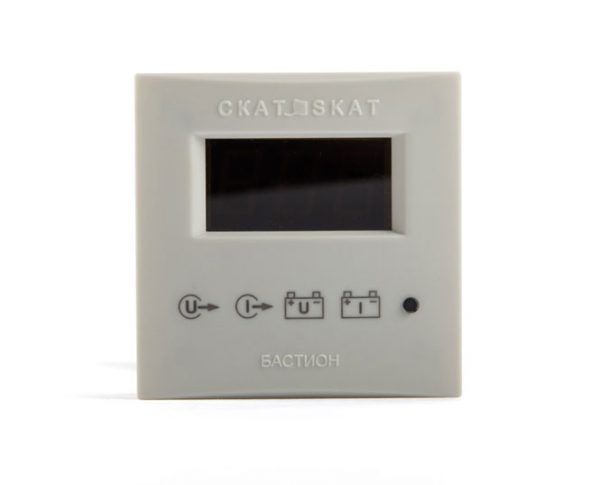

Модуль визуализации МВ-04

Модуль визуализации для СКАТ цифровая индикация напряжения на нагрузке, тока нагрузки, напряжения АКБ, тока заряда АКБ, индикация отключения электрической сети. Для использования в источниках питания серии «СКАТ» 12 В в металлических корпусах с окном 70х70 мм

Описание

Особенности. Модуль визуализации МВ-04 обеспечивает

  • цифровую индикацию напряжения на нагрузке
  • цифровую индикацию тока нагрузки
  • цифровую индикацию напряжения аккумуляторной батареи
  • цифровую индикацию тока заряда АКБ
  • индикацию отключения электрической сети, посредством мигания дисплея

Модуль визуализации МВ-04. Технические характеристики

1 Диапазон отображения напряжения на нагрузке, В 8…15
2 Диапазон отображения тока нагрузки, А 0…20
3 Диапазон отображения напряжения АКБ, В 8…15
4 Диапазон отображения тока заряда АКБ, А 0…20
5 Ток потребления не более, мА 100

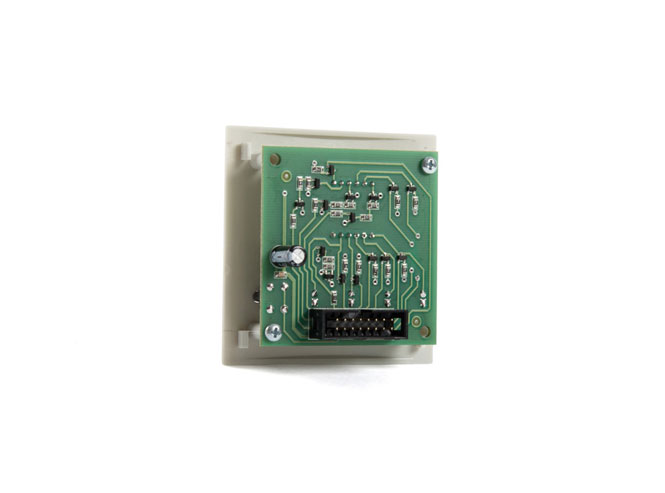

6 Габаритные размеры ШхГхВ, не более, мм индикатор 70х70х30

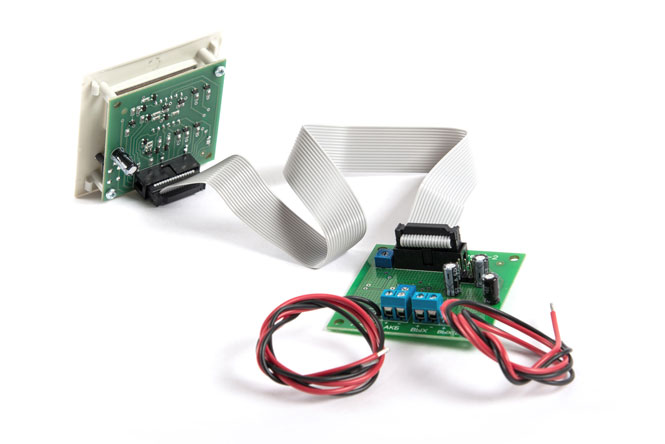

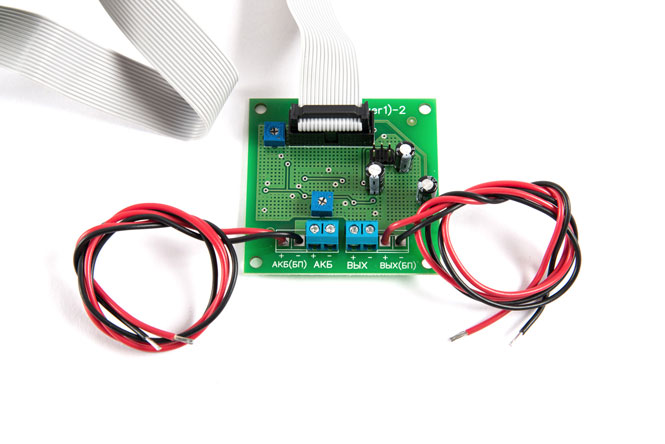

плата управления 65х65х20
в упаковке 95х75х105
7 Масса, НЕТТО (БРУТТО), кг, не более 0,09 (0,12)
8 Диапазон рабочих температур, °С -10…+40
9 Относительная влажность воздуха при 25 °С, %, не более 90
