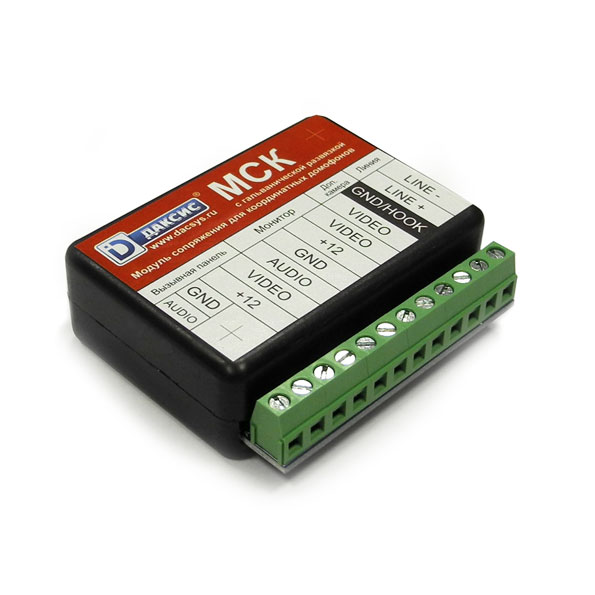

Модуль сопряжения МСК с гальванической развязкой Даксис

Модуль сопряжения индивидуального видеодомофона с многоквартирным координатным домофоном (Даксис, Визит, Цифрал, Элтис, Метаком*)

*Метаком выпуска после 2015г.

Описание:

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее — модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Визит, Цифрал, Элтис. Метаком выпуска после 2015г.), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.

Совместимость координатных домофонов других производителей возможна, но не гарантируется.

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.

Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.

Описание

Особенности последних моделей:

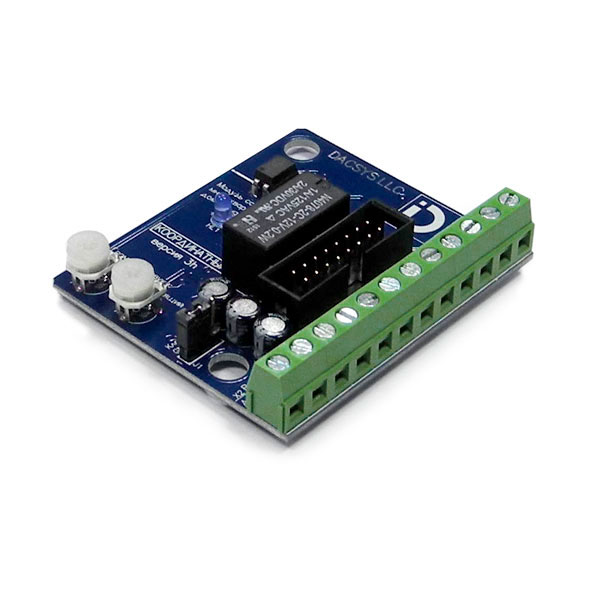

1.Теперь модуль сопряжения МСК можно подключать двумя способами, через клемы и с помощью шлейфа, для этого внутри корпуса добавлен разъем типа IDC-16.

Использование шлейфа для подключения модуля сопряжения МСК

2.Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 2d плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.

Схема подключения модуля сопряжения МСК

Схема подключения модуля сопряжения МСК:

Схема подключения модуля сопряжения МСК

Настройка модуля сопряжения МСК:

Самый распространенный вопрос: Не проходит звук в одном из направлений.
Ответ: Если Вы столкнулись с тем, что звук через модуль сопряжения проходит только в одном из направлений (например, Вас слышно во дворе, но голос гостя в видеодомофоне не слышно или наоборот), скорее всего, проблема связана с полудуплексом, применяемым в большинстве недорогих видеодомофонов для устранения «местного эффекта».
Устранить данную «непроходимость» просто: определяете, в каком направлении звук у Вас проходит хорошо (сверху вниз — исходящий поток, снизу вверх — входящий) и снижаете громкость этого направления регулировками в модуле сопряжения, соответственно приподнимая громкость противоположного направления — до тех пор, пока не появится звук, которого не было слышно. Операцию можно провести только с помощником. Процедура открытия корпуса модуля сопряжения описана в инструкции к модулю, на странице2. Наклейка не является гарантийной и должна быть проткнута для настройки.

Полудуплекс — способ связи при котором в один момент времени устройство может либо передавать, либо принимать информацию. Пример полудуплексной связи — разговор по рации.Каждый из корреспондентов в один момент времени либо говорит, либо слушает. Одновременный разговор невозможен.

Дуплекс — способ связи при котором устройство может в любой момент времени и передавать, и принимать информацию. Передача и прием ведутся устройством одновременно по двум физически разделённым каналам связи. Пример дуплексной связи — разговор двух людей (корреспондентов) по городскому телефону: каждый из говорящих в один момент времени может и говорить, и слушать своего корреспондента.

Наилучшее качество связи достигается только на мониторах которые поддерживают дуплексную систему связи.

Совместимость модулей сопряжения МСК с видеодомофонами:

 Таблица брендов, прошедших помодельную проверку совместимости с модулями сопряжения МСК.

Производитель Степень совместимости Примечание
CTV Полная,
есть поддержка технологии HOOK
Страница с подробным описанием протестированных моделей.
Tantos Полная Страница с подробным описанием протестированных моделей.
Polyvision Полная Страница с подробным описанием протестированных моделей.
Optimus Полная Страница с подробным описанием протестированных моделей.
Falcon Eye Полная Страница с подробным описанием протестированных моделей.
Slinex Полная Страница с подробным описанием протестированных моделей.
Fort Полная Страница с подробным описанием протестированных моделей.
Quantum Полная Страница с подробным описанием протестированных моделей.
Major Полная Страница с подробным описанием протестированных моделей.
NoviCam Полная Страница с подробным описанием протестированных моделей.
Fox Полная Страница с подробным описанием протестированных моделей.
Anvizor Полная Страница с подробным описанием протестированных моделей.



Таблица брендов, которые не тестировались нашей компанией. Совместимость с модулями сопряжения МСК ожидается, но не гарантируется.

Производитель

Ожидаемая совместимость

Совместимые модели

Примечание

Commax

Большинство CDV-35A, CDV-35HM, CDV-35HD, CDV-70K, CDV-70U, CDV-71AM, CDV-72BE, CDV-43K2. Cовместимо с МСК от v3b и выше.

Модель DPV4-MTN не совместима.

Для некоторых моделей требуется наличие видео сигнала. Без присутствия видео сигнала не реагирует на кнопку «ответ»

Для работы модели CDV-43K2, требуется наличие видеосигнала.

Kocom

Большинство KCV-401EV, KCV-A374

Для KVM-604 доработка цепи кнопки «Open«. Требуется доработка монитора. Доработка внешняя и не требует вскрытия монитора.

Для некоторых моделей требуется наличие видео сигнала. Без присутствия видео сигнала не реагирует на кнопку «ответ».

Kenvei

Большинство

Для МСК V2d и выше.

RVi Большинство RVi-VD1 LUX, RVI-VD2 LUX Для модулей ниже v2d — доработка узла вызова.

Модель RVi-VD1 LUX тестировалась в офисе.

RVI-VD2 LUX работает с модулем v2d и выше.

Eplutus Меньшинство EP-2298

Таблица брендов, которые не работают или работают нестабильно с модулями сопряжения МСК.

Производитель

Модель

Степень совместимости

Примечание

Eplutus

Большинство

Не совместим

Несоответствие стандартам Commax.

Evology

Большинство

Не совместим

Несоответствие стандартам Commax.

Samsung Большинство

Не совместим

Несоответствие стандартам Commax.

Hyundai Большинство

Не совместим

Несоответствие стандартам Commax.

Gardi Большинство

Не совместим

Несоответствие стандартам Commax.

Размер платы модуля сопряжения МСК 52х61х15

Размер модуля сопряжения МСК в корпусе 54х66х21

Индивидуальная упаковка имеет размер 80х60х32

Групповая упаковка имеет размер 267х160х187, вес одной коробки с МСК (45шт.) 3,05кг.

Индивидуальная упаковка модуля сопряжения МСКГрупповая упаковка модулей МСК. В коробке 45шт.
