МРО-2М прот. R3

Адресный модуль речевого оповещения МРО-2М прот. R3 предназначен для организации систем аварийного автоматического речевого оповещения людей о чрезвычайных ситуациях, для эффективного управления процессом эвакуации. Работает в составе адресной системы под управлением приемно-контрольных приборов «Рубеж-2ОП» прот. R3.

Описание

Функционально модуль речевого оповещения МРО- 2М прот. R3 представляет собой устройство оповещения, управляемое как дистанционно по АЛС от приемно-контрольного прибора, так и локально с помощью кнопок ПУСК и СТОП.
В системе модуль может иметь один из двух статусов – ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала). МРО-2М прот. R3 имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре.
Адресный модуль речевого оповещения МРО-2М прот. R3 обеспечивает:

  • подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом;
  • линейный вход, может использоваться как обычный усилитель мощности;
  • линейный выход для подключения ведомого МРО-2М прот. R3;
  • контроль целостности цепи до акустических модулей на обрыв и КЗ;
  • два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения;
  • возможность записи в память устройства любого голосового сообщения;
  • автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора;
  • светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором.

К модулю МРО-2М прот. R3 подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).
Модуль поставляется с одним заранее записанным речевым сообщением.
МРО-2М прот. R3 способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.
Питание модуля осуществляется от внешнего источника питания.

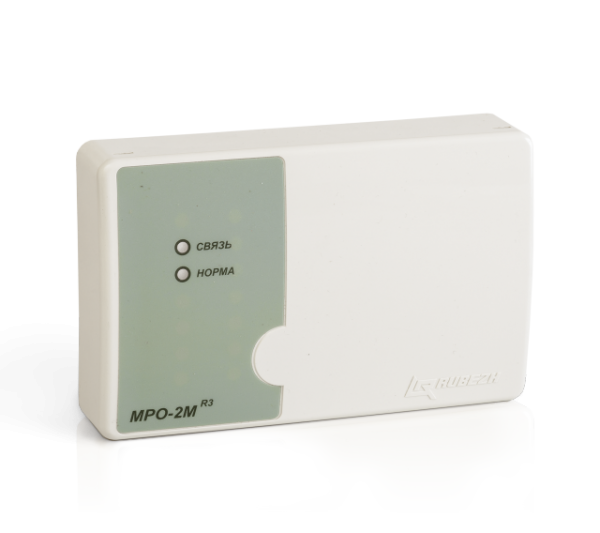

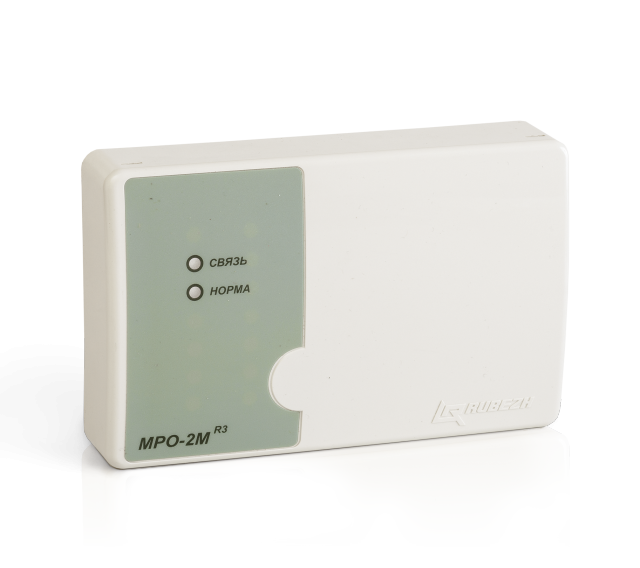

На лицевой стороне модуля расположены индикаторы СВЯЗЬ и НОРМА
Индикатор СВЯЗЬ красного цвета:

  • при нажатии кнопки ТЕСТ – частое мигание в течение (2-3) с;
  • Наличие обмена данными по АЛС – мигание с периодом 5 с;
  • Отсутствие обмена данными по АЛС – погашен.

Индикатор НОРМА зеленого цвета:

  • в дежурном состоянии постоянное свечение индикатора;
  • при обнаружении неисправностей – мигание с частотой 2 Гц;
  • По истечении 3 с после нажатия кнопки КАЛИБРОВКА (запоминание сопротивления АМ) – три коротких мигания;

Выбор источника, номера звукового сообщения, выводимого на АМ, производится по команде прибора (в автоматическом режиме в соответствии с конфигурацией системы или вручную с помощью органов управления прибора):

  • для ведущего модуля – либо с линейного входа, либо из внутренней памяти модуля;
  • для ведомого модуля – только с линейного входа.

В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность. В приложении 1 приведена таблица возможных вариантов подключения сборок колонок и их сопротивления.
Модуль речевого оповещения МРО-2М прот. R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Схема внешних подключений к модулю речевого оповещения МРО-2М прот. R3
