МС-Е

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R3, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.

Описание

Модуль сопряжения МС-Е обеспечивает:

  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
  • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
  • светодиодную индикацию наличия связи приборов с компьютером.

Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Параметры работы по Ethernet-каналу:

  • скорость передачи – 100 Мбит/с
  • режим передачи данных – full-duplex
  • используемый протокол – UDP
  • максимальное количество ПК для одновременного мониторинга системы, не более двух

Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек;

Время технической готовности МС-Е к работе после подключения – не более 3 секунд.

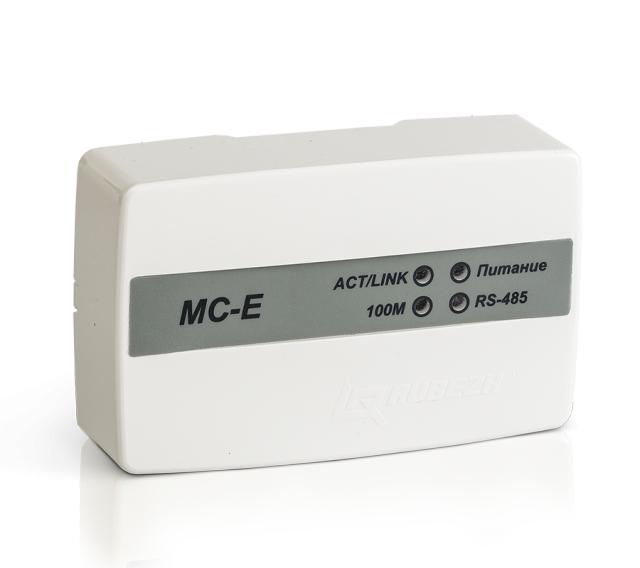

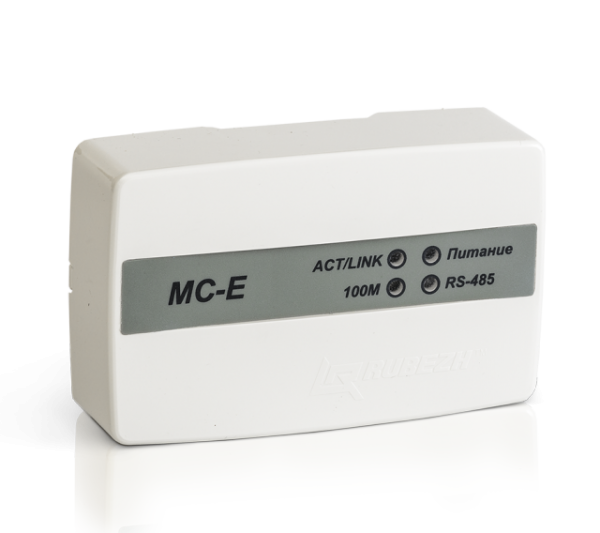

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.

Светодиодный индикатор «ПИТАНИЕ»:

  • Светит непрерывно при наличии питания;
  • Погашен при отсутствие питания.

Светодиодный индикатор «RS-485»:

  • Мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование);
  • Погашен при отсутствии конфигурации;
  • Трехкратное мигание при включении устройства.

Светодиодный индикатор «ACT/LINK»:

  • Мигает при обмене, наличии связи по Ethernet-каналу;
  • Погашен при отсутствии связи.

Светодиодный индикатор «100М»:

  • Светит непрерывно при скорости обмена – 100 Мбит.

Схема подключения модуля сопряжения МС-Е



СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ СОПРЯЖЕНИЯ МС-Е
