Парус 12-4,5М «Парус-6М»
Парус 12-4,5М «Парус-6М» предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.

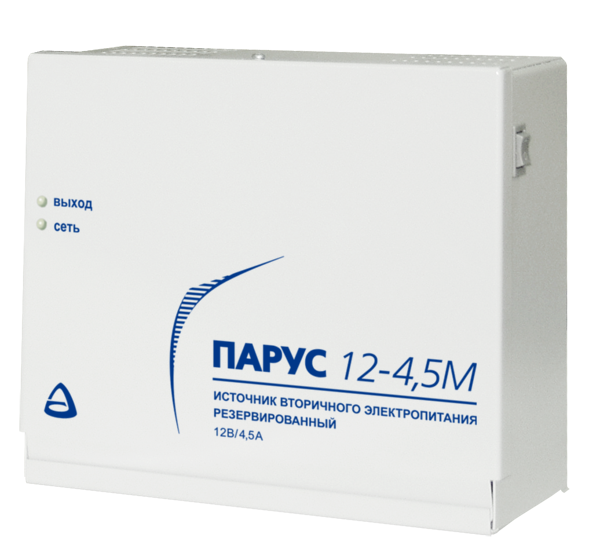

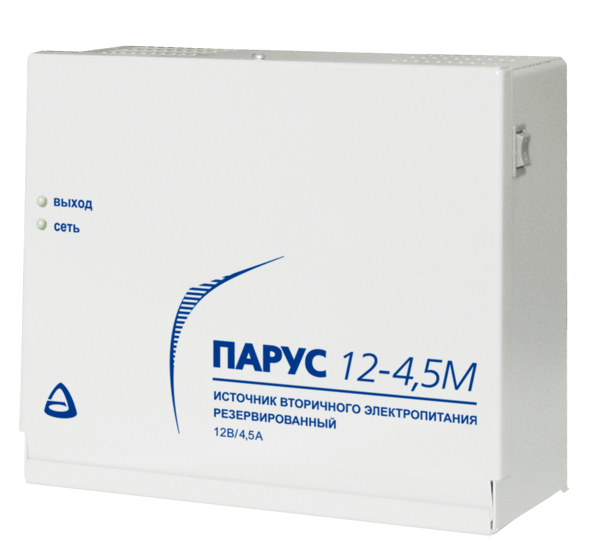

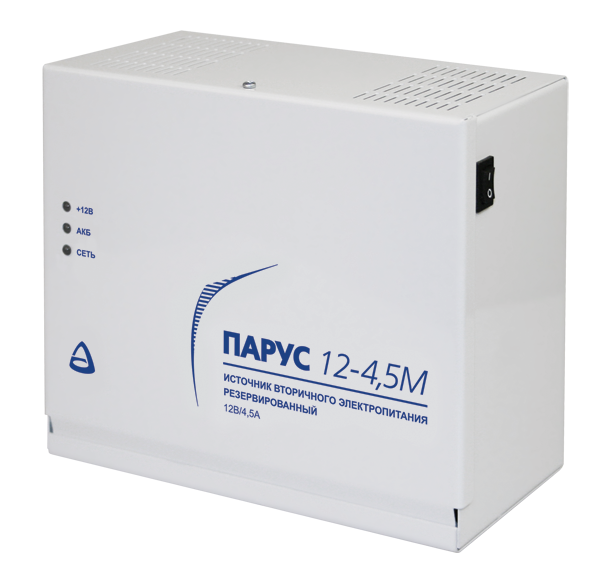

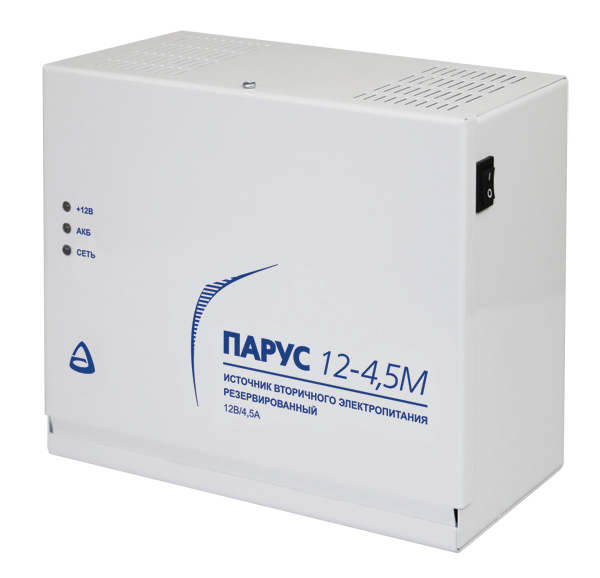

Резервированный источник вторичного электропитания «Парус 12-4,5М (Парус-6М)» имеет на передней панели световые индикаторы: «СЕТЬ» индицирует наличие сетевого напряжения; «ВЫХОД» индицирует наличие выходного напряжения или наличие неисправности.
На боковой панели «Парус 12-4,5М (Парус-6М)» расположен переключатель «Выход», предназначенный для включения/выключения выходного напряжения. При отключенном переключателе «Выход», индикатор «ВЫХОД» горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.
При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор «ВЫХОД» загорится красным светом и выдаётся однотонный звуковой сигнал.
При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор «ВЫХОД» красным цветом и выдается однотонный звуковой сигнал.
Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7…13,9 В.
При глубоком разряде АКБ выход +12В отключается, индикатор «ВЫХОД» загорается красным цветом и выдается однотонный звуковой сигнал. При установке в «Парус 12-4,5М (Парус-6М)» разряженного аккумулятора, индикатор «СЕТЬ» горит желтым цветом, пока аккумулятор не будет заряжен.
