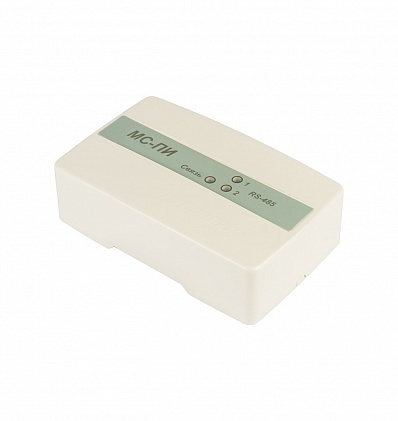

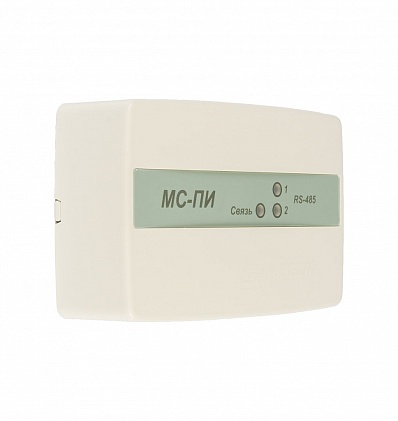

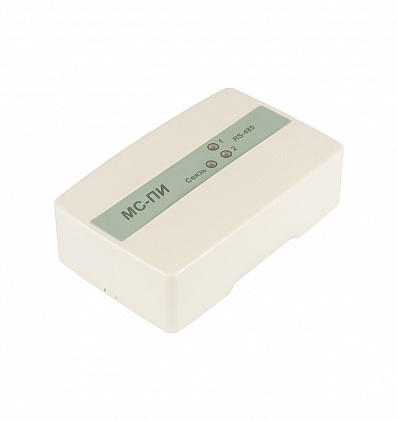

Повторитель интерфейса МС-ПИ

Повторитель интерфейса МС-ПИ представляет собой цифровое электронное устройство, предназначенное для увеличения длины линии интерфейса RS-485 с помощью повторения принимаемого сигнала. Повторитель предназначен для использования с приборами «Рубеж-2АМ», «Рубеж 2ОП», «Рубеж-4А», ППКПУ серии «Водолей» или приборами других производителей, осуществляющими обмен по интерфейсу RS-485.

Описание

Повторитель интерфейса МС-ПИ обеспечивает:

  • удлинение интерфейса RS-485 и обмен информацией между приемно-контрольными приборами и компьютером, находящихся в разных частях одного интерфейса;
  • работу перекрестных связей между приемно-контрольными приборами, находящимися в одной сети RS-485;
  • cветодиодную индикацию наличия обмена в линии;
  • протяженность линии интерфейса RS-485 непосредственно после повторителя интерфейса не более 1000 м.
  • время технической готовности повторителя к работе после включения питания – не более 1 с.

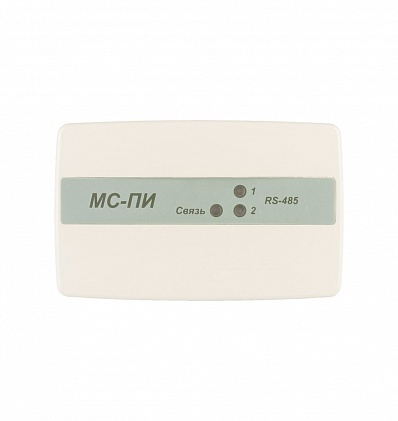

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния повторителя.

Светодиодный индикатор СВЯЗЬ:

  • при подключении USB мигает с частотой 1 Гц;
  • при записи параметров через USB мигает с частотой 5 Гц;
  • при подключении питания светится постоянно.

Светодиодный индикатор RS-485 (1) и RS-485 (2):

  • при отсутствии обмена на линии – не светится;
  • при наличии обмена на линии – мигает с частотой обмена.

При конфигурировании повторителя интерфейса через программу «repeater.exe» возможно задать следующие параметры:

  • длина слова (символа): 5; 6; 7; 8 бит;
  • количество стоповых бит: 1; 1,5; 2 бита;
  • паритет: нет; четности; нечетности;
  • скорость: 1200; 1800; 2400; 4800; 7200; 9600; 14400; 19200; 38400; 56000; 57600.

При работе повторителя интерфейса с приборами Рубеж в процессе конфигурирования настраивается только параметр «скорость». Остальные параметры устанавливаются автоматически.

ПРИМЕР ОРГАНИЗАЦИИ УДЛИНИТЕЛЯ ИНТЕРФЕЙСА С ИСПОЛЬЗОВАНИЕМ МС-ПИ

СХЕМА ПОДКЛЮЧЕНИЯ ПОВТОРИТЕЛЕЙ ИНТЕРФЕЙСА МС-ПИ
