Преобразователь напряжения ПН-12-1,5

Преобразователь напряжения с входного 10—50 В в стабилизированное выходное напряжение 12 В, 1,5 А. Диапазон регулировки выходного напряжения 12—15 В

Описание

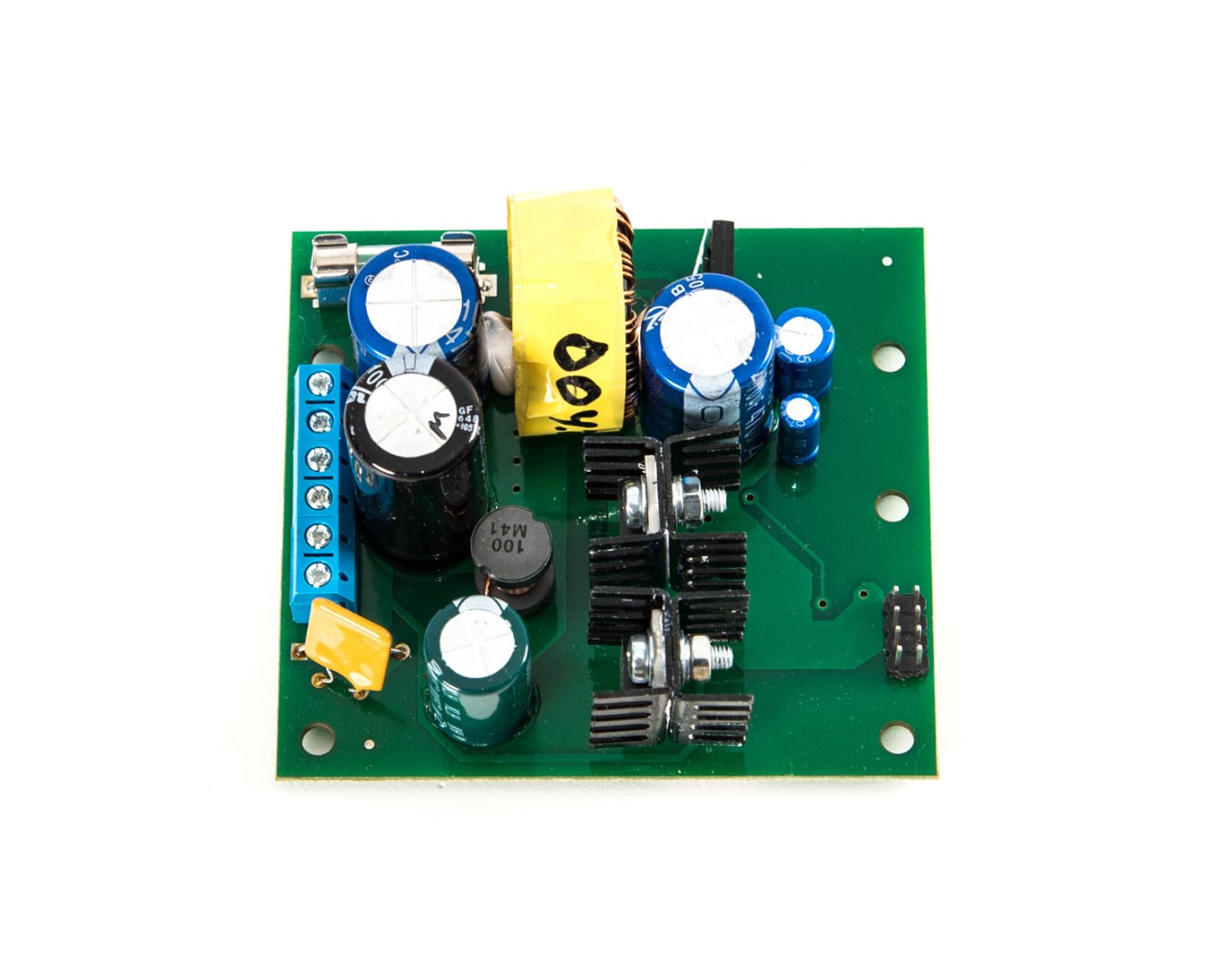

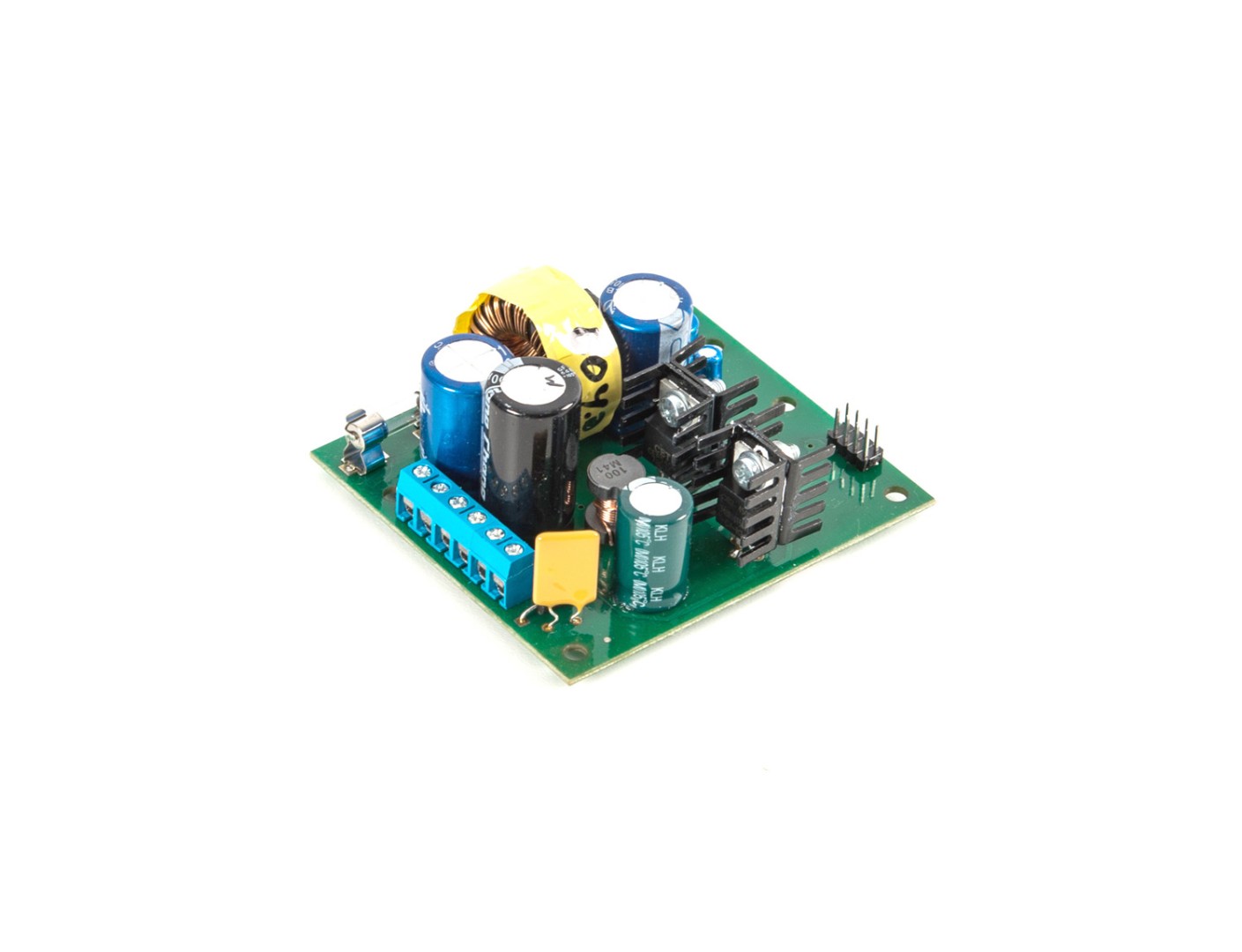

ПН-12-1,5 (встраиваемый модуль на печатной плате размером 80х70×40 мм) преобразует нестабилизированное входное напряжение от 10 до 50 В постоянного тока в выходное стабилизированное напряжение 12…15 В постоянного тока для питания нагрузки с током потребления до 1,5 А

* При удаленном питании преобразователя от ИБП существует ограничение максимальной длины линии питания, зависящее от выходного напряжения ИБП, сечения проводов и суммарной мощности нагрузок. Предельно допустимые значения длины линии от ИБП до преобразователя при токе нагрузки 1,5 А приведены в таблицах:

Lmax, м для ИБП 24 В

площадь сечения провода, мм2 0,5 0,75 1 1,5 2,5
Lmax 39 58 78 117 195

Lmax, м для ИБП 48 В

площадь сечения провода, мм2 0,5 0,75 1 1,5 2,5
Lmax 59 88 118 176 294

Особенности ПН-12-1,5

  • возможность плавной подстройки выходного напряжения
  • защиту нагрузки от неконтролируемого повышения выходного напряжения при случайной неисправности в схеме преобразователя
  • электронную защиту от короткого замыкания без отключения
  • защиту от переполюсовки
  • защиту от повреждения входного провода при случайной неисправности в схеме преобразователя
  • индикацию светодиодом наличия выходного напряжения

Платы ПН могут быть встроены в любой источник бесперебойного питания при помощи входящей в комплект липкой ленты, либо размещены отдельно в ответвительной коробке типа ЕС 400 С4R с защитой класса IP55

ПН-12-1,5. Технические характеристики

Входное напряжение, В 10,0…50,0
Выходное напряжение, В 12
Диапазон регулировки выходного напряжения, В 12,0…15,5
Номинальный ток нагрузки, А 1,5
Габаритные размеры, мм 70x80x40
