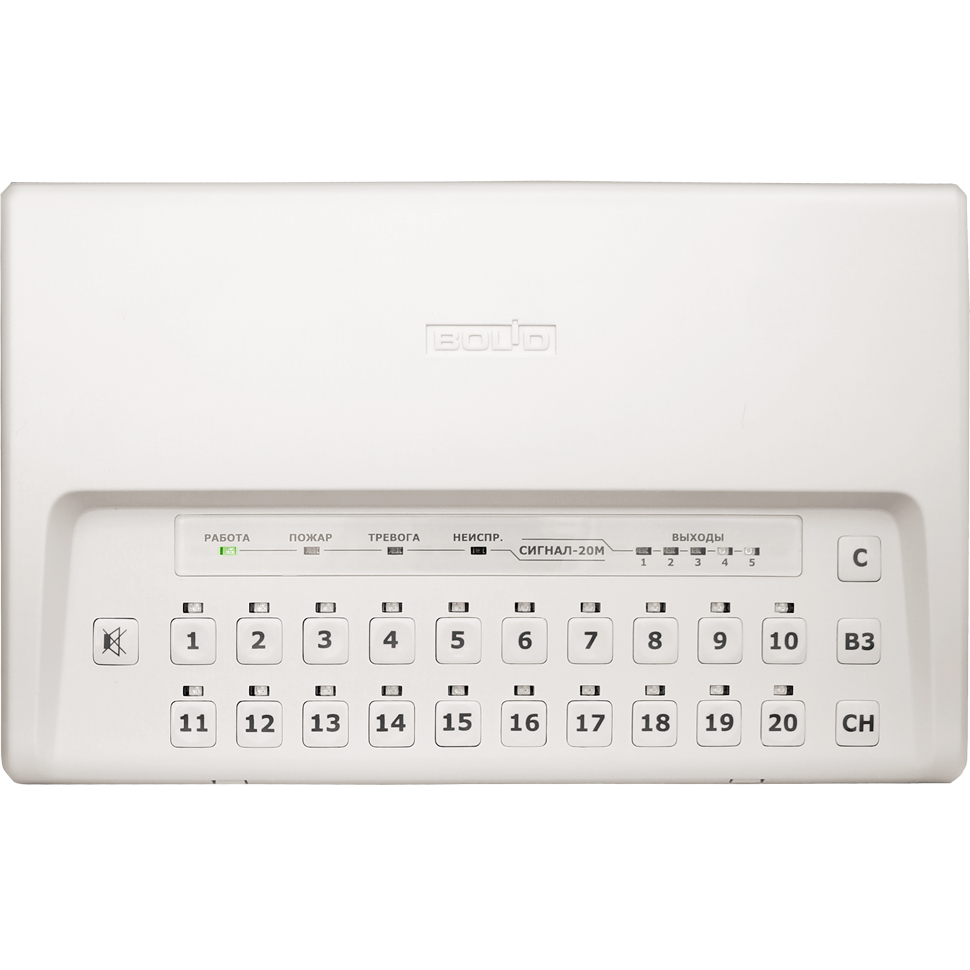

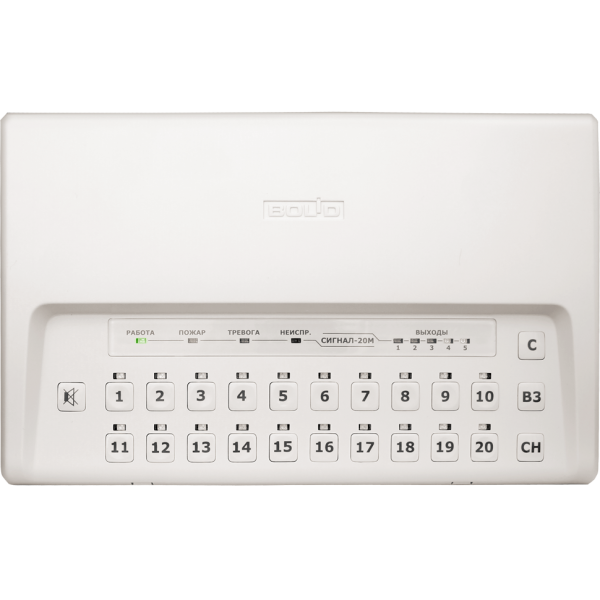

Прибор приемно-контрольный охранно-пожарный Сигнал-20М

Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление, доступ по PIN-коду, встроенную индикацию и релейные выходы.

Описание

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС) 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй» 20 кОм для охранных ШС
50 кОм для пожарных ШС
Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС общий ток потребления извещателей по одному ШС — до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС общий ток потребления извещателей по одному ШС типа 1 — до 3 мА
общий ток потребления извещателей по одному ШС типа 2 — до 1,2 мА
Напряжение на каждом входе ШС 24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация 20 индикаторов состояния каждого из ШС
5 индикаторов состояния выходов
5 индикаторов отображения режимов прибора (тревог, пожаров, неисправностей и др.)
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса микропереключатель
Интерфейс RS-485, протокол Орион
Питание прибора От внешнего источника постоянного тока
Напряжение питания 10,2 ÷ 28,4 В постоянного тока
Количество вводов питания 2
Потребляемый ток в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС) 200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
в режиме Пожар 330 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Готовность к работе после включения питания не более 3 с
Объем памяти паролей пользователей до 64
Выходы 5 шт.
Электромагнитные реле (сухой контакт) 3 шт.:
28 В — 0,8 А или
80 В — от 0,1 мА до 50 мА
Электромагнитные реле с контролем выходных цепей 2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур от -30 до +55 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР20
Габаритные размеры 247х150х48 мм
Вес прибора не более 0,5 кг
Средний срок службы 10 лет
Программирование прибора программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа настенный навесной
