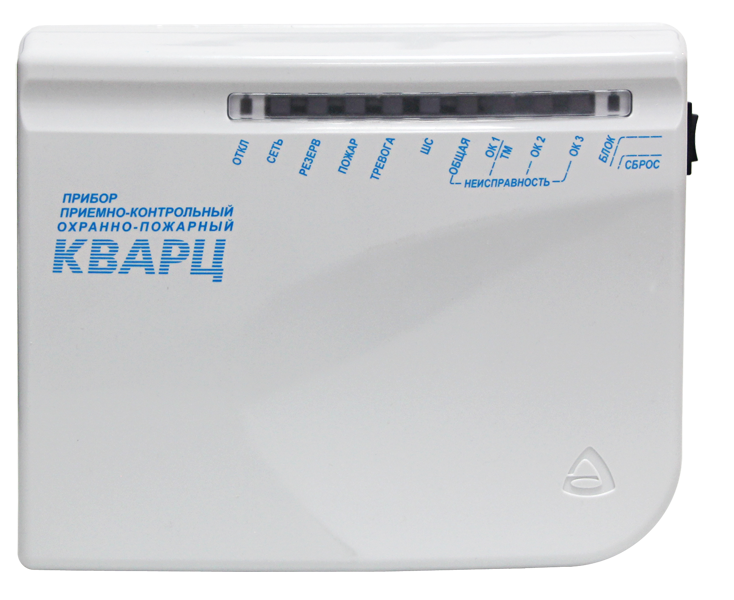

Приемно-контрольный охранно-пожарный прибор «Кварц», вариант 2

Прибор приемно-контрольный охранно-пожарный «Кварц» вариант 2 предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными или пожарными извещателями и позволяет подключить один шлейф сигнализации, который может выполнять функции охранного или пожарного.

Извещения о тревоге и пожаре на пульт централизованного наблюдения передаются разрывом линий реле ПЦН1, ПЦН2.

Прибор ставится на охрану и снимается с охраны или с помощью выключателя или с помощью электронных ключей.
Внимание! Тип используемых с прибором электронных ключей Touch Memory — DS1990А.

Корпус прибора изготовлен из ABS-пластика и помимо привлекательного внешнего вида и компактности обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения, о нарушении целостности соединительных линий оповещения и др.

Категории: , , Метки: ,

Описание

Технические характеристики

Информационная ёмкость (количество ШС) 1
Информативность (количество видов извещений) 12
Количество идентификаторов (ключей TM, рroximity-карт, брелоков, цифровых кодов) 7
Напряжение на входе ШС при его номинальном сопротивлении 18±3 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более 1,5 мА
Параметры выходов ПЦН1, 2 («сухой» контакт оптореле): напряжение/ток, до 72 В / 50 мА
Параметры выхода реле ПЦН3: постоянное напряжение/ток, до = 30 В / 3 А
Параметры выхода реле ПЦН3: переменное напряжение/ток, до ~ 250 В / 3 А
Ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более 100 мА
Ток потребления по неотключаемому выходу «+12В» для питания извещателей, не более 200 мА
Ток потребления по выходу «ЛМП» для питания внешних световых оповещателей 12 В, не более 150 мА
Ток потребления по выходу «СИР» для питания внешних звуковых оповещателей 12 В, не более 500 мА
Напряжение питания сети (переменный ток 50 Гц) 187…242 В
Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более 8 ВА
Напряжение питания от аккумулятора 11,8…14,0 В
Номинальная емкость резервного аккумулятора 1,2 Ач
Ток потребления от аккумулятора (при отсутствии внешних потребителей), не более в дежурном режиме / режиме тревоги 40 / 65 мА
Вероятность эффективного срабатывания 0,97
Степень защиты оболочкой IP10
Диапазон рабочих температур -30… 55 °С
Габаритные размеры 192x151x60мм
Масса без аккумулятора, не более 0,5 кг
