Программатор адресных устройств ПКУ-1

Программатор адресных устройств ПКУ-1 представляет собой малогабаритное переносное устройство с автономным питанием (элемент питания типа «Крона», 9 В). ПКУ-1 служит для установки, просмотра и изменения значений параметров адресных устройств, приведенных в таблице 1.

Описание

Программатор ПКУ-1 обеспечивает:

  • просмотр и изменение параметров: адрес, конфигурация; задержка на включение удержание, количество адресов дата последнего обслуживания;
  • только просмотр параметров: уровень запыленности, заводской номер, режим индикации, версия ПО;
  • корректировку показаний запыленности извещателей после продувки дымовой камеры.

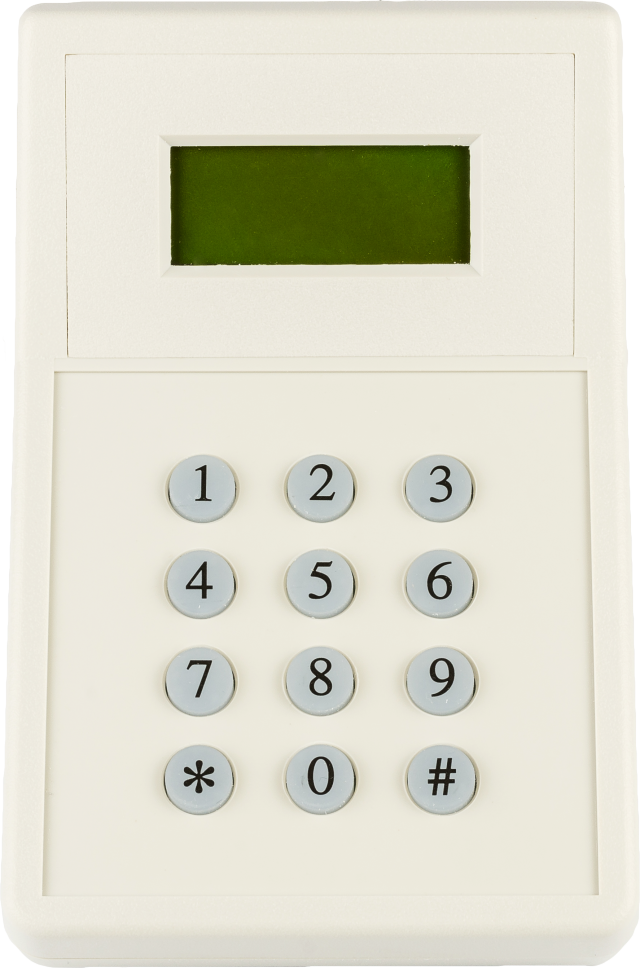

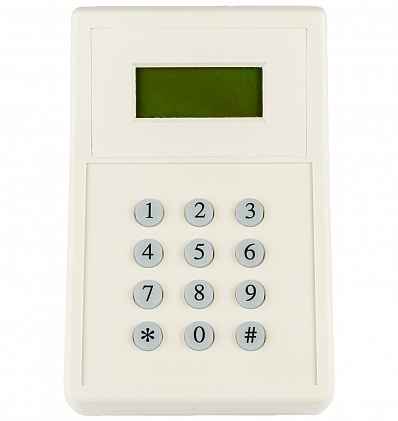

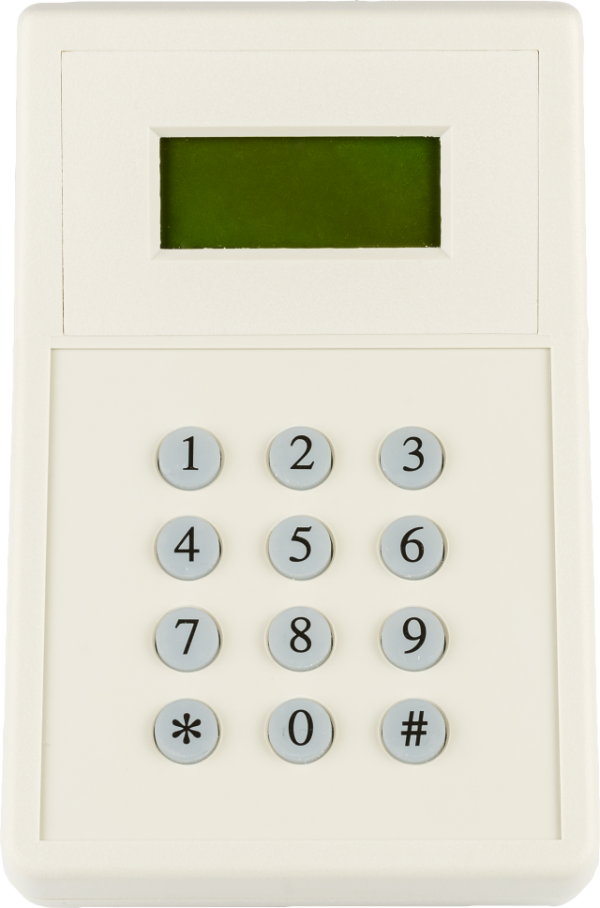

Программатор ПКУ-1 малогабаритное переносное устройство с автономным питанием (элемент питания » Крона», 9 В). Внешний вид пульта приведен.

Для подключения адресных пожарных извещателей в конструкции программатора предусмотрена розетка.



Подключение других адресных устройств производится с помощью переходного устройства (рисунок 3). Вставка устанавливается на розетку ПКУ-1, а провода подключаются к адресному устройству.

Для включения питания программатора необходимо нажать любую клавишу на клавиатуре и удерживать её около 2 секунд. Программатор отключится через 20 секунд, если к нему не подключить адресное устройство.

После подключения к контактам розетки программатора адресного устройства, высвечивается экран просмотра и установки адреса адресного устройства.

Программатор выключится через 60 секунд после последнего нажатия на клавишу, если не будут произведены никакие действия.

Таблица 1. Параметры адресных устройств.

Обозначение Наименование Параметры адресных устройств
ИП 212/101-64-А2R1 Извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресный Адрес
Уровень запыленности
Заводской номер
Режим индикации
Дата последнего обслуживания
Версия ПО
Порог срабатывания по ∆Т/t
ИП 101-29-А3R1 Извещатель пожарный тепловой максимально-дифференциальный адресный Адрес
Заводской номер
Версия ПО
Порог срабатывания по ∆Т/t
ИП 212-64 Извещатель пожарный дымовой оптико-электронный адресный Адрес
Уровень запыленности
Заводской номер
Режим индикации
Дата последнего обслуживания
Версия ПО
ИПР 514-3 Извещатель пожарный ручной адресный Адрес
Заводской номер
Версия ПО
АМ-1 Адресная пожарная метка Адрес
Заводской номер
Конфигурация
Версия ПО
РМ-1
РМ-2
Релейный модуль Адрес
Заводской номер
Конфигурация
Задержка на включение
Удержание
Количество адресов
Версия ПО
