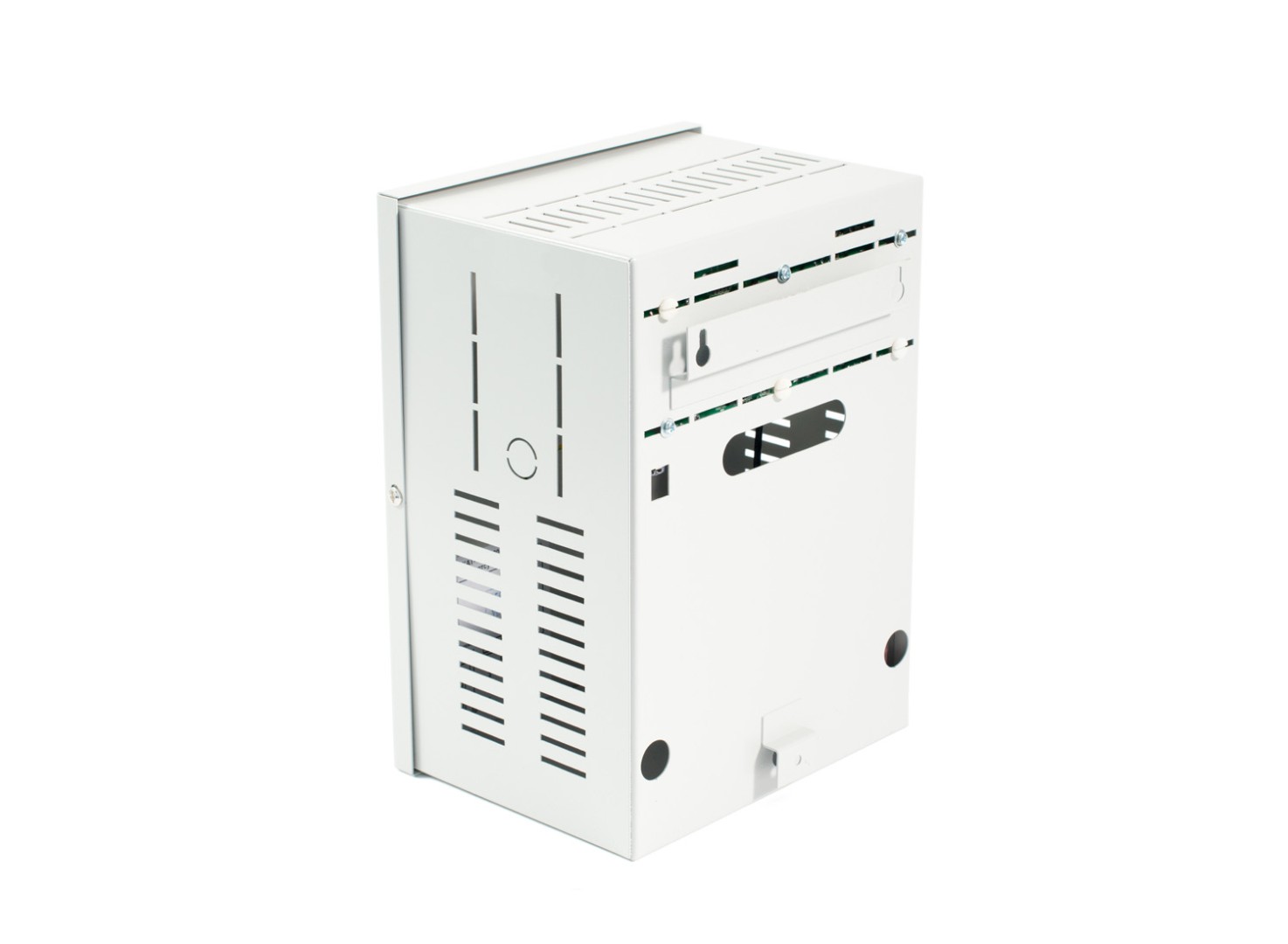

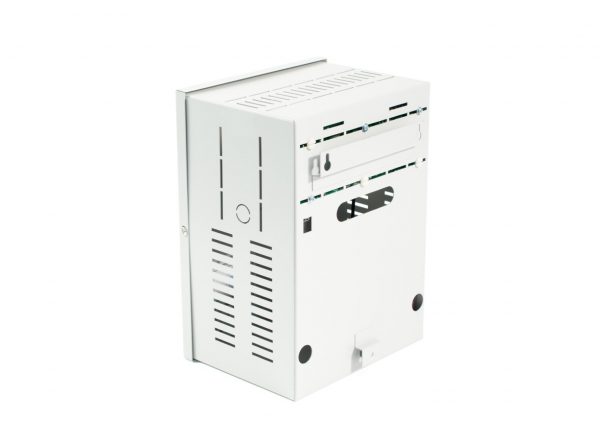

Резервный источник питания СКАТ-1200Р20

12 В, максимальный ток нагрузки при наличии АКБ — 20 А, суммарный ток нагрузки и заряда АКБ в длительном режиме при наличии сети до 5,5 А. Корпус под АКБ 26 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

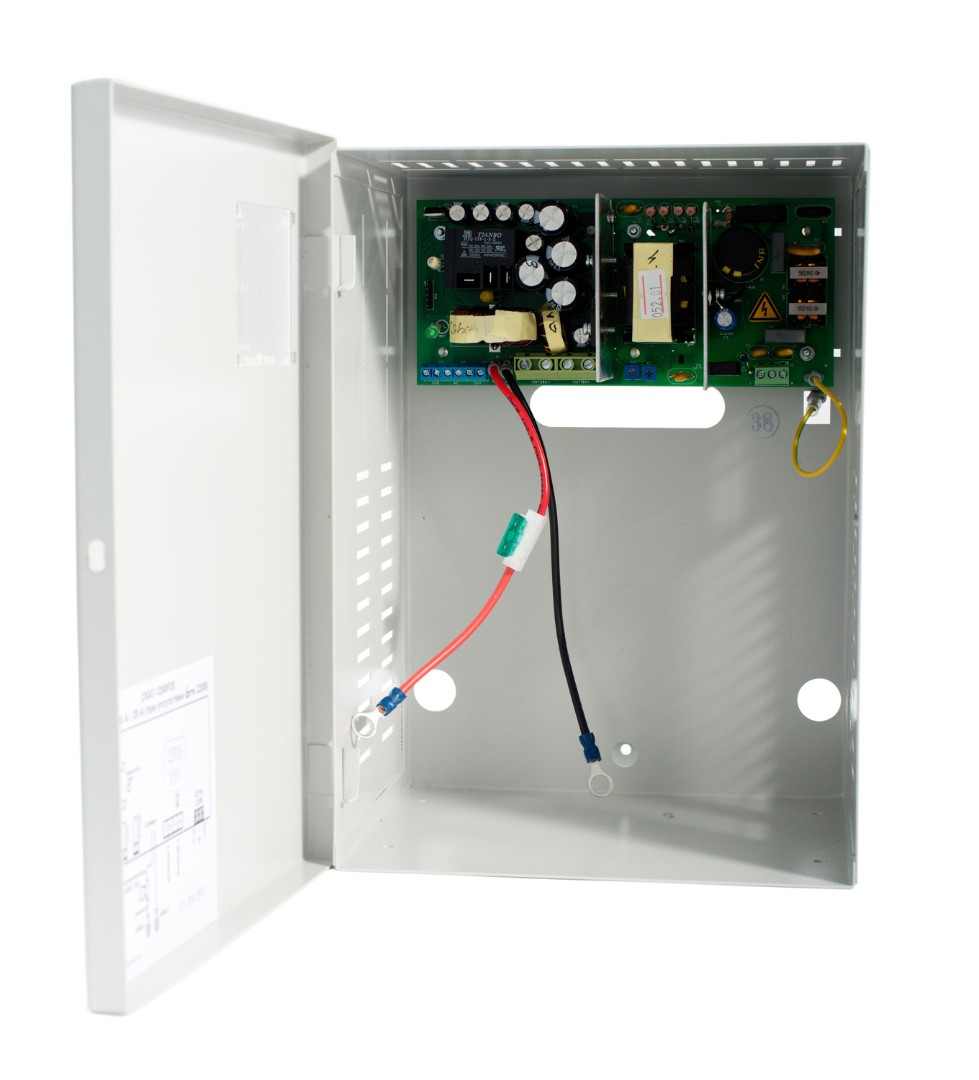

Описание

Особенности. СКАТ-1200Р20 обеспечивает

  • оптимальный заряд АКБ при наличии напряжении сети
  • резервное питание нагрузки током до 20 А по выходу  «ВЫХОД 2» и до 10 А по выходу «ВЫХОД 1» (суммарный ток по выходам «ВЫХОД 2» и «ВЫХОД 1» не должен превышать 20 А)
  • контроль уровня напряжения на клеммах АКБ при отсутствии сети
  • защиту АКБ от глубокого разряда с отключением нагрузки
  • защиту клемм АКБ и выходов от короткого замыкания с помощью предохранителя АКБ при наличии подключенной АКБ
  • электронную защиту клемм АКБ и выходов от короткого замыкания при отсутствии АКБ с отключением зарядного устройства на несколько секунд и последующими циклическими попытками подключения и включением после устранения короткого замыкания
  • защиту от неправильного подключения (переполюсовки) клемм АКБ
  • световую индикацию режима работы:

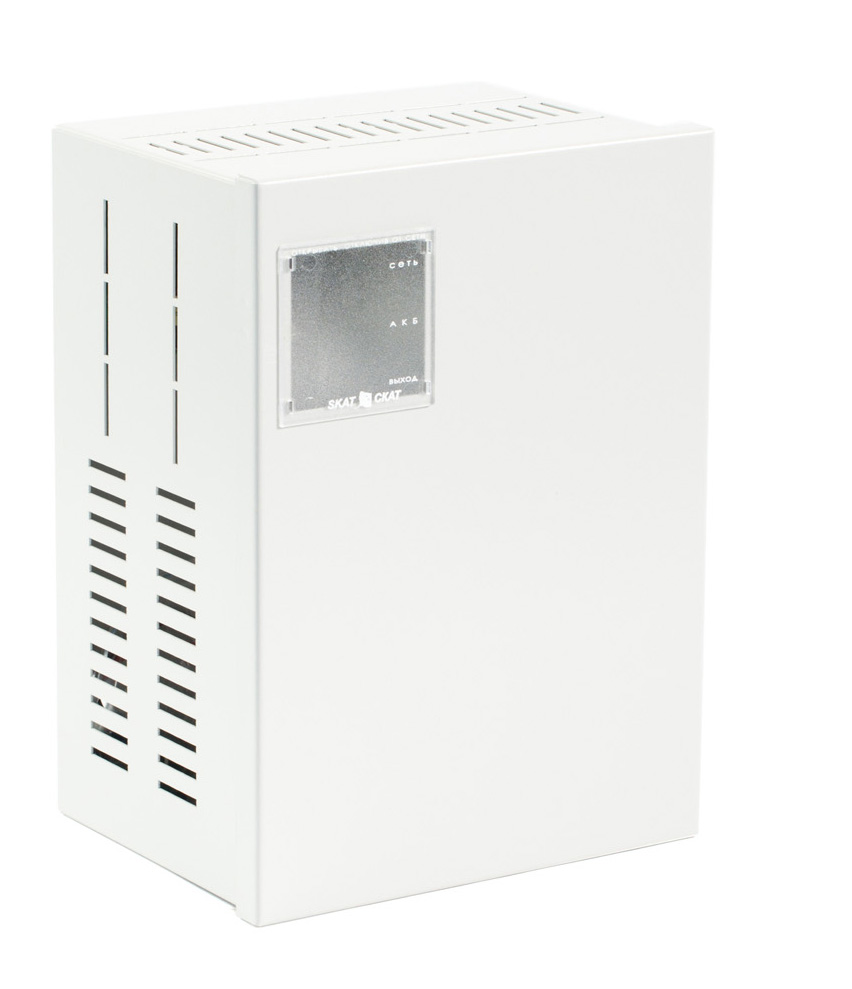

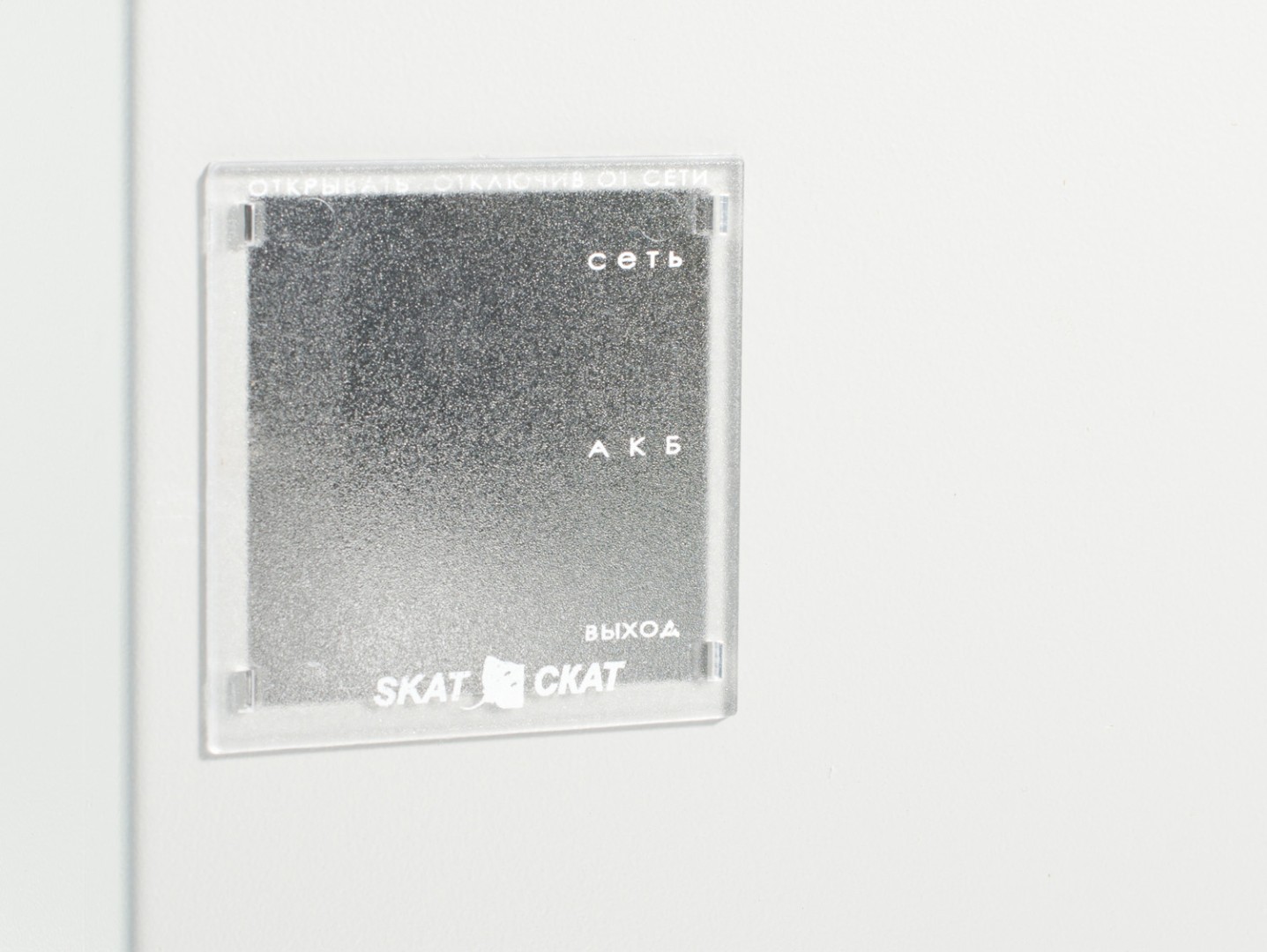

    • при наличии сети индикатор «СЕТЬ» (белый) включен и горит ровным светом
    • при наличии выходного напряжения индикатор «ВЫХОД» (зеленый) включен и горит ровным светом
  • световую индикацию наличия АКБ: при наличии АКБ индикатор «АКБ» (оранжевый) включен и горит ровным светом
  • питание нагрузки в режиме заряда АКБ током до 5 А (для оптимального заряда АКБ необходимо рассчитывать нагрузку таким образом, чтобы максимальный ток нагрузки не превышал 0,5 А)
  • формирование выходных сигналов «СЕТЬ», «АКБ» и «ВЫХОД» в формате «СУХИЕ КОНТАКТЫ РЕЛЕ» (при наличии сигнала соответствующий контакт замкнут)
  • функцию «холодный запуск», обеспечивающую восстановление работоспособности устройства при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.

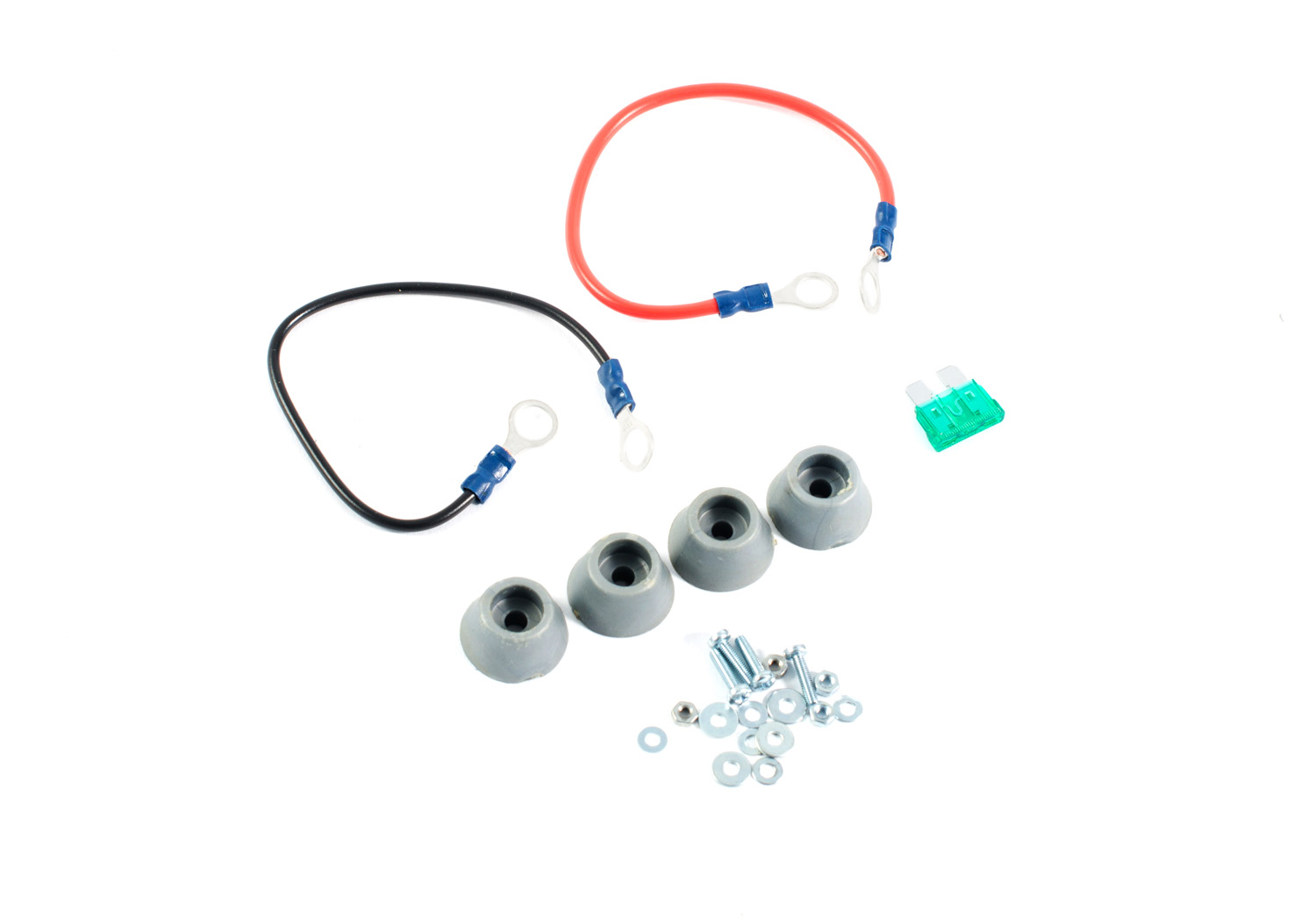

СКАТ-1200Р20. Технические характеристики

1 Характеристика  питающей сети, В 170…250
50…60 Гц
 2 Постоянное выходное напряжение при температуре окружающей среды 25 °С, В 9,5…14,0
 3 Номинальный выходной ток в резервном режиме, А, не более «ВЫХОД 1», А, не более 10
«ВЫХОД 2», А, не более 20
 4 Суммарный выходной ток по обоим выходам, А, не более при наличии сети 220 В
(режим заряда АКБ)
5,0*
при отсутствии сети 220 В (резервный режим) 20,0
 5 Ток заряда АКБ (при отсутствии нагрузки на выходах), А 5,4…5,6
 6 Ток, потребляемый устройством от АКБ в резервном режиме, мА, не более 130
7 Характеристики информационных выходов максимальный ток, мА, не более 60
максимальное напряжение, В,
не более
60
 8 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 30
 9 Величина напряжения на клеммах АКБ, при котором включается индикация о скором разряде АКБ в резервном режиме, В 11,0…11,5**
 10 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в резервном режиме, В 10,5…11,0
 11 Мощность, потребляемая устройством от сети (без нагрузки), ВА, не более 100
 12 Тип АКБ: герметичная свинцово-кислотная гелиевая необслуживаемая, номинальным напряжением 12 В
13 Количество АКБ, шт. 1
14 Рекомендуемая емкость АКБ, Ач 17…26
15 Габаритные размеры, мм, не более 295х215х158
16 Масса без АКБ нетто (брутто), кг, не более 2,9
17 Рабочие условия эксплуатации: температура окружающей среды от –10 °С до +40 °С

* при этом ток заряда АКБ уменьшается на величину тока, потребляемого по выходам.
** пороги отличаются на 0,3…0,4 В в конкретном устройстве
