Описание

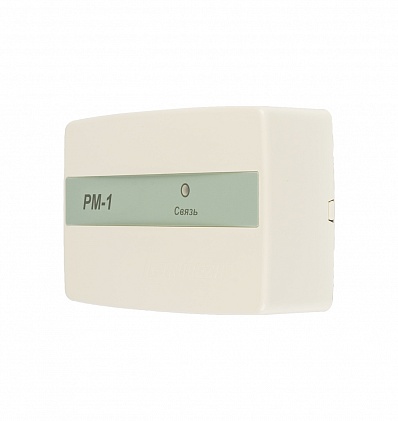

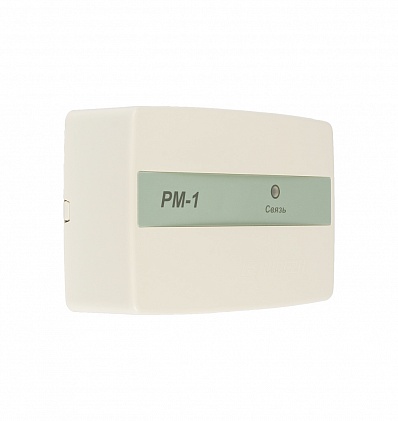

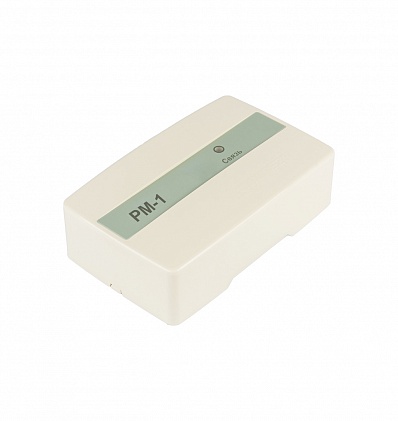

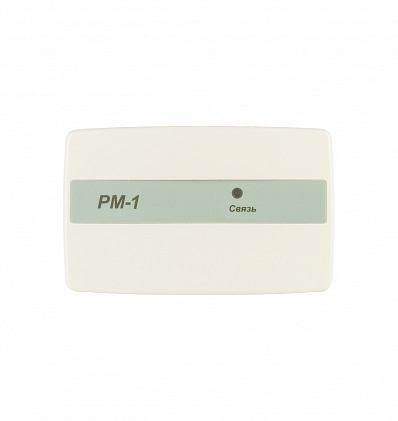

Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.
Модуль представляет собой дистанционно управляемый переключатель.
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
- информационных световых табло (ОПОП 1-8 либо аналогичных);
- оповещателей звуковых (ОПОП 2-35 либо аналогичных);
- оповещателей светозвуковых (ОПОП124-7 либо аналогичных).
Подключение различных устройств АСУТП, управление которыми возможно на релейном уровне. Настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора. Настройка удержания релейного выхода во включенном состоянии.
6 различных конфигураций логических состояний выхода
Светодиодная индикация наличия связи с приемно-контрольным прибором.
КОНФИГУРАЦИЯ РЕЛЕЙНОГО МОДУЛЯ
| № конфигурации | Логическое состояние выхода | |
| Режим СТОП | Режим ПУСК | |
| 1 | ВЫКЛ. | ВКЛ. |
| 2 | ВЫКЛ. | МЕАНДР
с частотой 0,5 Гц |
| 3 | ВКЛ. | ВЫКЛ. |
| 4 | ВКЛ. | МЕАНДР
с частотой 0,5 Гц |
| 5 | МЕАНДР
с частотой 0,5 Гц |
ВЫКЛ. |
| 6 | МЕАНДР
с частотой 0,5 Гц |
ВКЛ. |
| *состояние выходов реле показаны относительно нормально-разомкнутых контактов – см. обозначение на плате. | ||
Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Релейный модуль РМ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Включение реле возможно по следующим событиям в системе (зоне): пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ).
Адресный релейный модуль РМ-1 понимает логику работы логических функций «и» и «или». Возможно запрограммировать логику работы модуля таким образом, чтобы, например, реле включалось только после перехода одной зоны во «внимание» и другой зоны в «пожар» (функция «И»), либо, например, включалось после перехода одной зоны в «пожар» ИЛИ другой зоны во «внимание» (функция «ИЛИ»).
