Описание
Контроллеры адресных устройств «Рубеж-КАУ» прот.R3, работают со следующим оборудованием:
- адресными извещателями пожарными ИП 212-64 прот. R3, ИП 212/101-64-PR прот. R3, ИП 101-29 PR прот. R3;
- адресными извещателями пожарными ручными ИПР 513-11 прот. R3;
- адресными модулями управления клапанами дымоудаления МДУ-1 прот. R3, МДУ-1С прот. R3;
- адресными модулями речевого оповещения МРО-2М прот. R3;
- адресными модулями управления пожаротушением МПТ-1 прот. R3;
- адресными пожарными метками АМП-4 прот. R3;адресными метками АМ-1 прот. R3 и АМ-4 прот. R3;
- адресными релейными модулями РМ-1 прот. R3, РМ-4 прот. R3, РМ-1К прот. R3, РМ-4К прот. R3;
- устройствами дистанционного пуска УДП 513-11 прот. R3;
- радиоканальными удлинителями адресной линии связи КРК-4-БС прот. R3, КРК-30-АЛС прот. R3;
- адресными шкафами управления насосом/вентилятором ШУН/В прот. R3;
- адресными шкафами управления электроприводной задвижкой ШУЗ прот. R3;
- адресными резервированными источниками питания ИВЭПР 12/2 RSR прот. R3, ИВЭПР 12/3,5 RSR прот. R3, ИВЭПР 12/ХХ; ИВЭПР 24/ХХ;
- модулями контроля доступа МКД-2 прот. R3;
- интерфейсными модулями ИМ-1прот. R3;
- адресными охранными извещателями ИО32920-2; ИО 30920-2; ИО 40920-2; ИО 10220-2.
Основные функции прибора «Рубеж-КАУ» прот.R3:
- прием сигналов от адресных устройств по адресной линии связи;
- обработка информации от устройств извещения о пожаре и тревоге;
- принятие решений о возникновении в системе тревожных состояний;
- управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
- управление системой контроля и управления доступом;
- автоматический контроль целостности АЛС и исправности адресных устройств;
- обмен данными по интерфейсу RS-485 с другими приборами и компьютером.
Контроллеры работают с адресными устройствами по одной (КАУ1) или двум (КАУ2) адресным линиям связи (АЛС) и позволяют работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, перегрузку, контроль исправности устройств в АЛС.
В контроллерах имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журналов событий.
Контроллер может функционировать как автономно, так и в составе сети.
Постановка/снятие зон с охраны с помощью считывателей карт Proximity или кодонаборников, подключенных к адресным устройствам.
Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.
Автоматическое включение светозвукового и речевого оповещений, устройств противодымной защиты, пожаротушения при различных событиях в системе.
Регистрирование всех происходящих в системе событий.
Контроллеры адресных устройств «РУБЕЖ-КАУ» прот.R3 имеют 2 ввода питания 12 В.
Прибор ведет журналы на 1024 пожарных и 500 охранных событий, а также 51000 событий СКУД, в которых фиксируется информация о типе события, его дате, времени, адресе линии связи и устройства. Все события фиксируются в энергонезависимой памяти.
Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.
Конфигурация контроллеров в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор» – поставляется бесплатно и входит в комплект поставки. Без записанной конфигурации, т.е. базы данных АУ, контроллер не может контролировать подключенные к нему АУ. Создание и запись конфигурации являются обязательными действиями при настройке системы. После конфигурирования контроллеры адресных устройств «РУБЕЖ-КАУ» прот. R3 могут управлять системой автономно.
Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.
Контроллеры работают в соответствии с базой адресных устройств, записанных в них с помощью ПО «FireSec Администратор».
Подключение к компьютеру контроллера осуществляется через модули сопряжения МС-1, МС-2 или МС-Е.
Для организации распределенной системы ОПС, ОС и СКУД применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов или контроллеров и выводом информации на центральный компьютер.

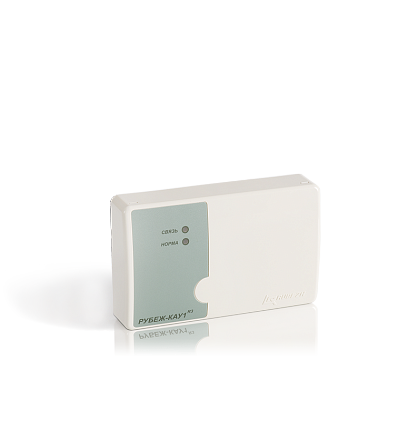

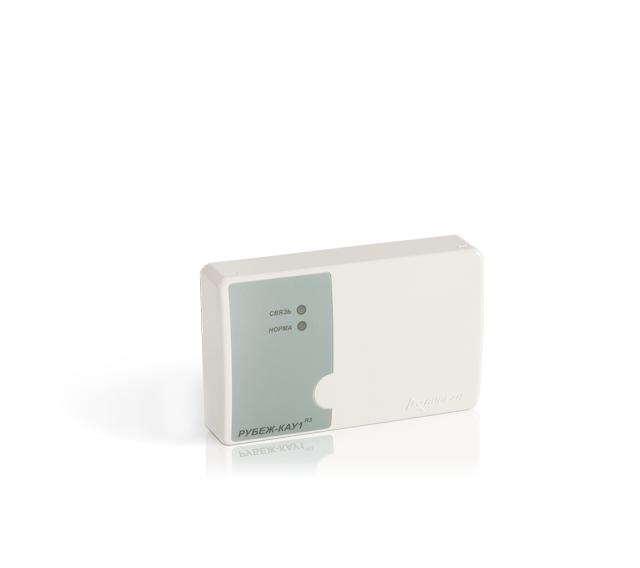

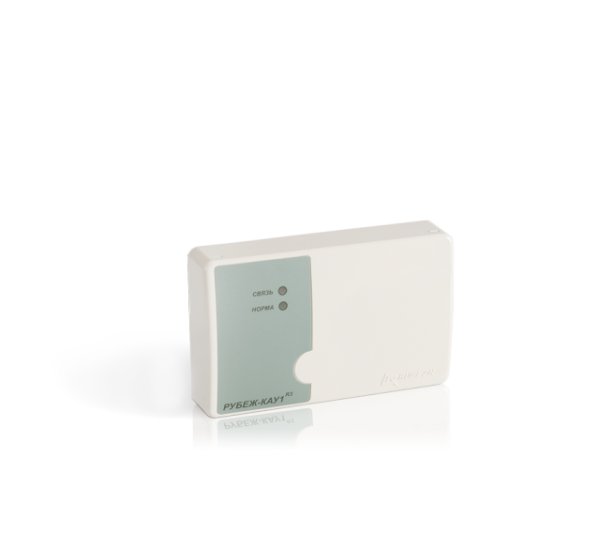

Панель имеет 2 светодиодных индикатора:
- СВЯЗЬ – зеленый индикатор. Светится при наличии обмена по интерфейсу RS-485 между контроллером и ПК. Промаргивает в случае нахождения контроллера в загрузчике. В остальных случаях не светится.
- НОРМА – зеленый индикатор. Постоянно светится при наличии напряжения на обоих вводах питания и его величины больше установленного порога. В остальных случаях мигает с частотой 1Гц.
