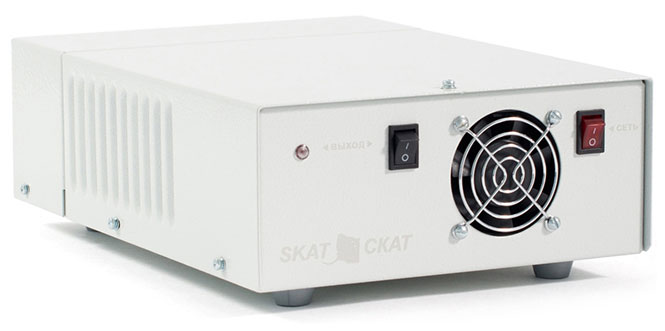

СКАТ-1200Т исп.12/20

12 В, 12 А и до 20 А при наличии АКБ. Автоматика подогрева, регулируемые ток и напряжение заряда внешней АКБ емкостью 17—250 Ач. Световая индикация и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания

Категории: , Метка:

Описание

Предназначен для питания систем связи, телекоммуникационного оборудования и других потребителей с напряжением в цепях питания 12 В и постоянным током до 20 А. Используется как источник резервного питания и зарядное устройство для свинцово-кислотных АКБ номинальным напряжением 12 В и емкостью 17—250 Ач. Имеет три выхода с суммарным током до 12 А (при наличии сети и без АКБ). При подключенной АКБ, в основном и резервном режимах питает нагрузку суммарным током до 20 А

Особенности. СКАТ-1200Т исп.12/20 обеспечивает

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • питание нагрузки стабилизированным напряжением  постоянного тока согласно п.2 таблицы и суммарным током потребления по трем выходам, включая ток заряда аккумуляторной батареи, не более 12 А при наличии напряжения в электрической сети, режим «Основной»
  • автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня п. 1 таблицы или при отключении электрической сети, режим «РЕЗЕРВ»
  • резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы, с суммарным током потребления по трем выходам не более 20 А
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы
  • ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из трех значений тока ограничения
  • температурную компенсацию напряжения заряда АКБ
  • защиту АКБ от глубокого разряда
  • подогрев АКБ при отрицательных температурах окружающей среды с помощью нагревательного  элемента (в комплект поставки не входит) номинальной мощностью  потребления не более 60 Вт и номинальным напряжением питания 12 В постоянного тока
  • возможность увеличения времени резервного питания (при использовании Скат-1200Т исп.12/20 в качестве источника резервного питания) резервируемых источников питания, оснащённых специальным входом для подключения источника резервного питания
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту изделия от переполюсовки клемм АКБ
  • защиту изделия от короткого замыкания на выходе
  • защиту АКБ  от короткого замыкания на выходе
  • защиту питающей сети 220 В от короткого замыкания в изделии
  • электронную защиту от перегрева изделия (если встроенный вентилятор не в состоянии  обеспечить необходимое охлаждение). При этом изделие переходит в режим резервного питания до понижения его температуры ниже заданного значения
  • защиту от аварийного повышения выходного напряжения посредством автоматического выключения изделия
  • управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».

СКАТ-1200Т исп.12/20. Технические характеристики

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 180…250
2 Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C 12,9…13,2
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 9,8…12,1
3 Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 12 *
от АКБ, режим «РЕЗЕРВ» 20
4 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В 13,6…13,7
5 Коэффициент термокомпенсации  напряжения заряда АКБ,
-мВ/ °C		 -18…20 **
6 Ограничение тока заряда АКБ (устанавливается перемычкой), А 3; 6; 12
7 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 100
8 Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В 11,2…10,5
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,8…10,5
10 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 100
11 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 14,0
12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13 Рекомендуемая емкость АКБ, Ач 17—250***
14 Количество АКБ, шт. 1
15 Характеристики выходов  в формате «открытый коллектор» напряжение, не более, В 30
ток, не более, А 0,5
16 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более «СЕТЬ», «Выход 1, 2 и 3», «АКБ», «измерительный выход» 4
«открытый коллектор» и «термодатчик» 1
17 Габаритные размеры ШхГхВ, не более, мм без упаковки 213х101х295
в упаковке 335х115х335
18 Масса, НЕТТО (БРУТТО), кг, не более 3,1 (3,8)
19 Диапазон рабочих температур, °С -10…+40
20 Относительная влажность воздуха при 25 °С, %, не более 90
21 Степень защиты оболочкой по ГОСТ 14254-96 IP20

* Допускается, подключать при наличии сети нагрузку с током потребления до 20 А,  при этом, если суммарный ток, потребляемый нагрузками, выше установленного значения (см. п.6 таблицы),  происходит разряд АКБ.

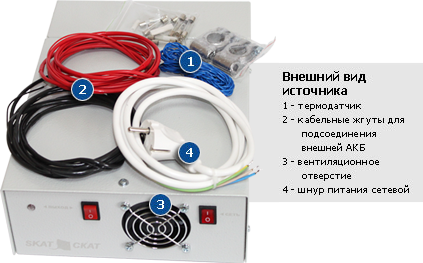

** Термокомпенсация обеспечивается подключением термодатчика АКБ (входит в комплект поставки)
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в п.13 таблицы.
