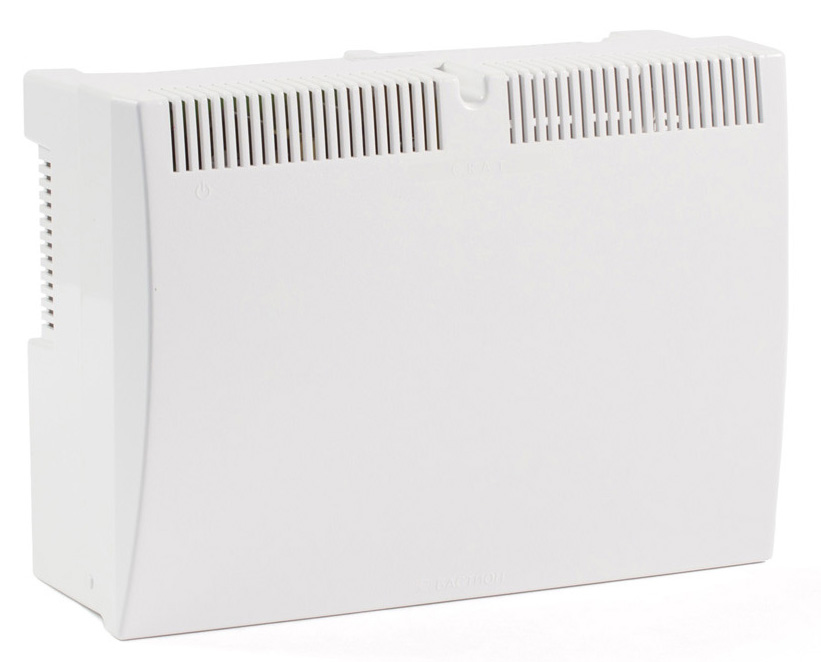

СКАТ-2400

24 В, 2,5 А, кратковременно и в режиме резерва до 3,5 А. Пластиковый корпус под 2 АКБ 12 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора — Сеть, АКБ, Выход и информационный выход «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

Описание

Особенности. СКАТ-2400 обеспечивает

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ
  • питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»)
  • резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы  (режим «РЕЗЕРВ»)
  • автоматический переход на резервное питание от АКБ при отключении электрической сети
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»
  • защиту нагрузки от аварии изделия
  • выдачу информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле
  • режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

СКАТ-2400. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 175…245
2 Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В 20…28
3 Ток нагрузки номинальный, A 0…2,5
4 Ток заряда АКБ стабилизированный, А 0,45…0,65
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А 3,5
6 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21…22
7 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 40
8 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5
9 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10 Рекомендуемая емкость АКБ, Ач 7—12
11 Количество АКБ, шт. 2
12 Характеристики релейного выхода напряжение, В, не более, 60
ток, мА, не более, 50
13 Сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «НАЛИЧИЕ СЕТИ» 1,5
«СЕТЬ» 2,5
14 Габаритные размеры ШхГхВ, мм, не более без упаковки 333х240х134
в упаковке 350х247х140
15 Масса, НЕТТО (БРУТТО), кг, не более 1,0 (1,3)
16 Диапазон рабочих температур, °С -10…+40
17 Относительная влажность воздуха при 25 °С, %, не более 80
18 Степень защиты оболочкой по ГОСТ 14254-96 IP20
