Описание
Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.
Устройство дистанционного пуска электроконтактное адресное УДП 513-11 прот.R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.
Устройство дистанционного пуска адресное УДП 513-11 прот.R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.
Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.
Современный дизайн и простота использования.
Устройство дистанционного пуска УДП 513-11 прот.R3 выпускается в соответствии с ГОСТ Р 53325-2012:

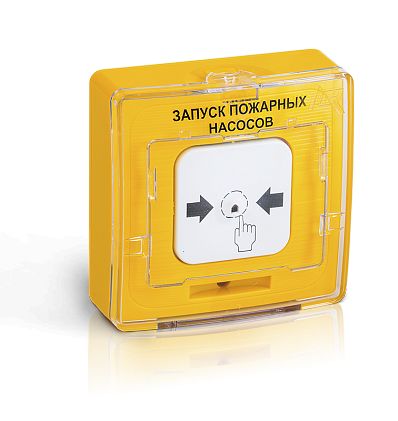

- В жёлтом цвете — надписи, относящиеся к тушению пожара.

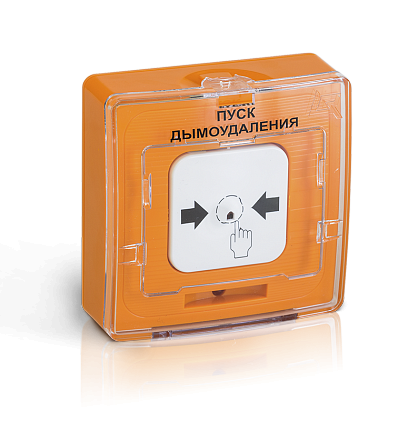

- В оранжевом цвете — надписи, относящиеся к дымоудалению.

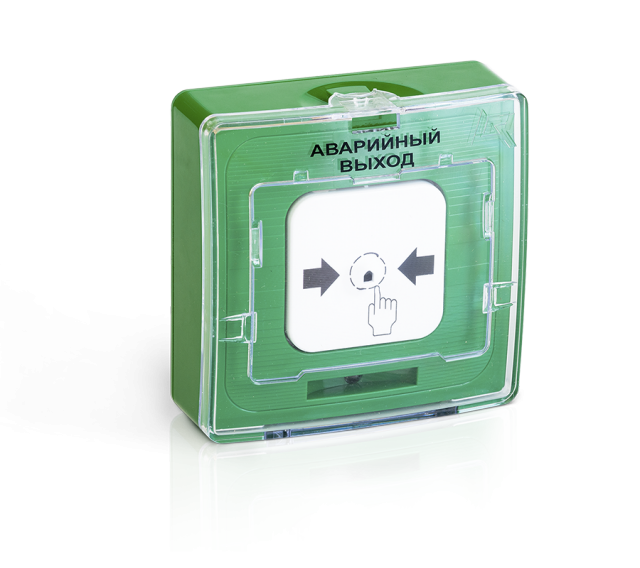

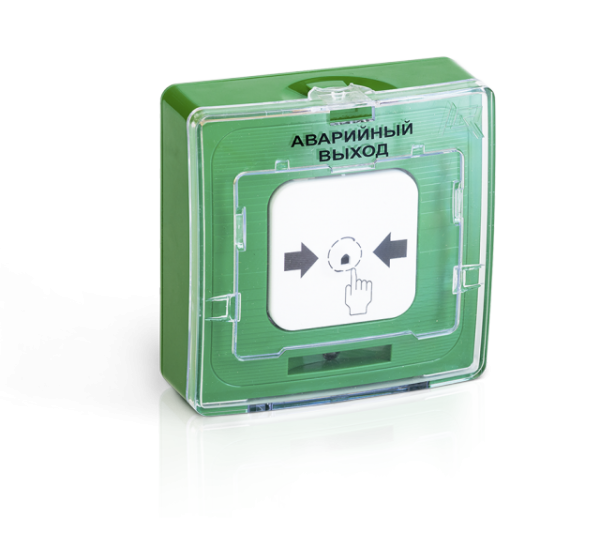

- В зелёном — разблокировка путей эвакуации.
- В белом и синем цвете — надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др.
Схема подключения устройства дистанционного пуска УДП 513-11 ПРОТ.R3 В АЛС
Для установки защитного (выпадающего) элемента необходимо открыть защитную крышку, поддев защелку в верхней части корпуса острым предметом (рисунок А). Далее защитная крышка показана отдельно от корпуса (снимать крышку с корпуса УДП не следует) (рисунок Б). Защитный элемент в положении, показанном на рисунке, ввести верхней кромкой в середину выреза защитной крышки (рисунок В) и, повернув, совмещая плоскости, защелкнуть нажатием на кромки защитного элемента (Рисунок Г).
