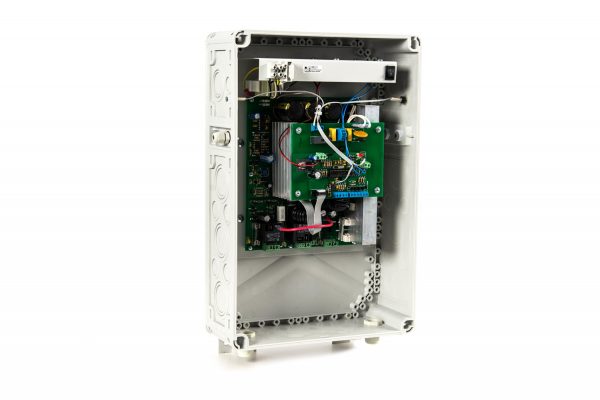

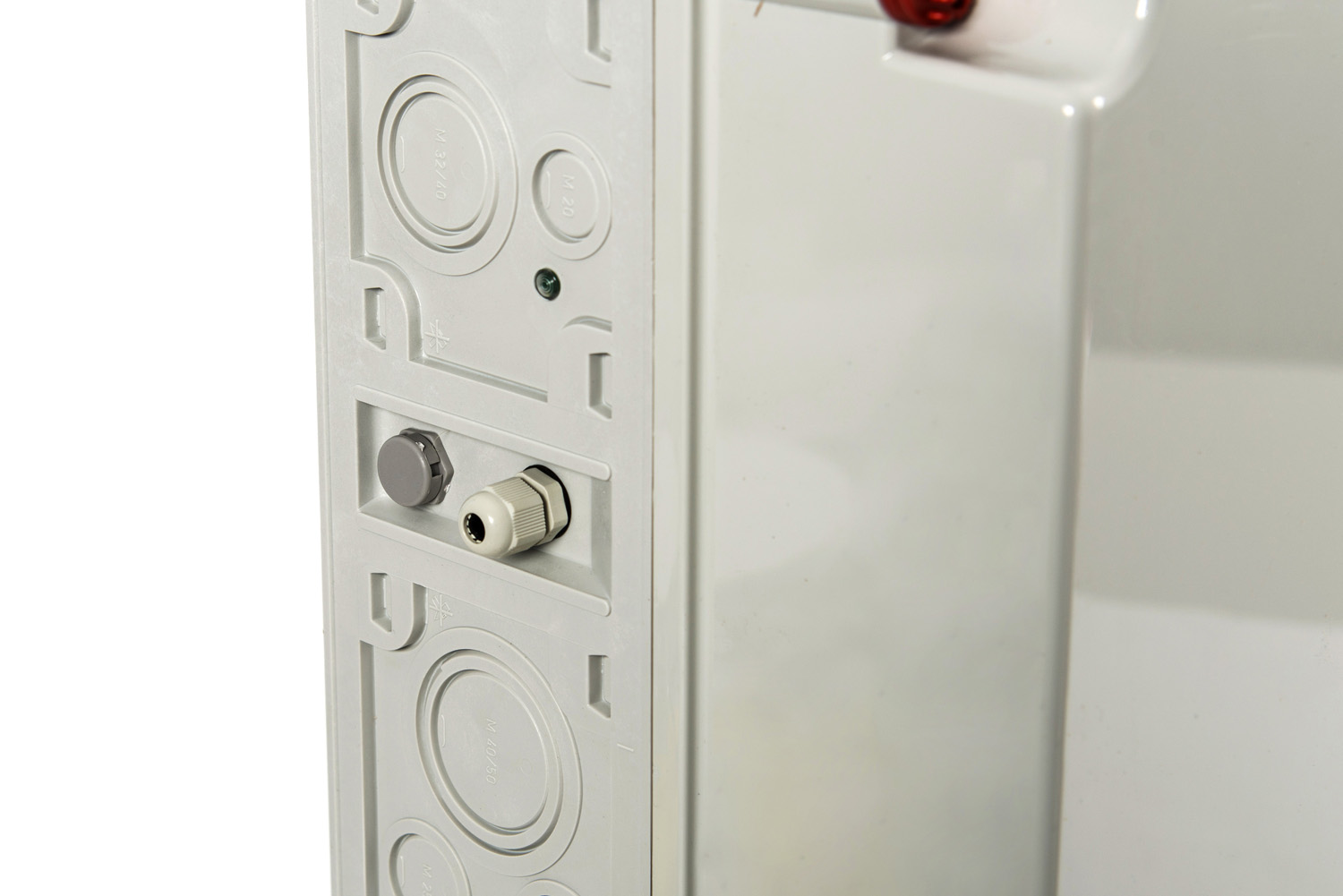

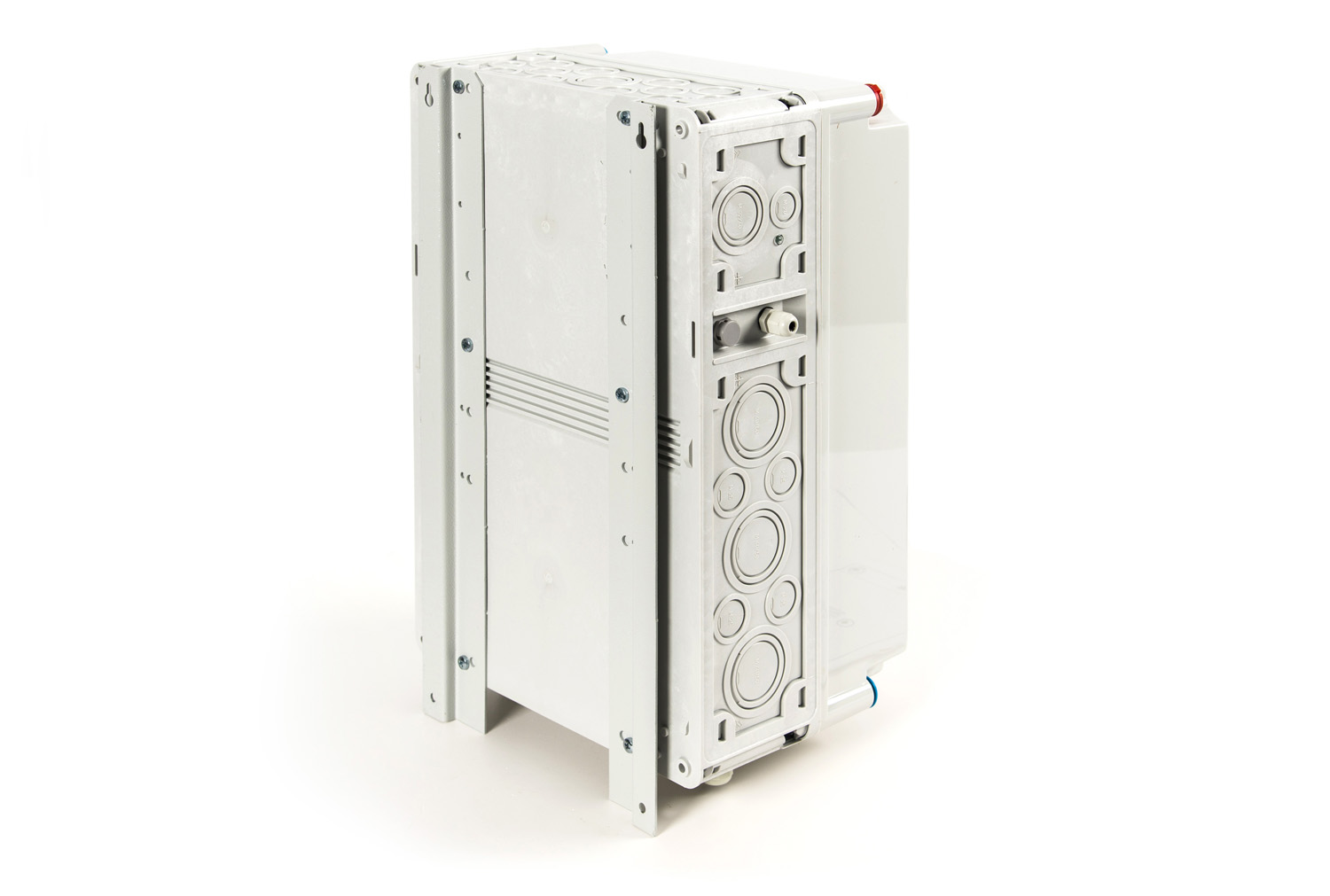

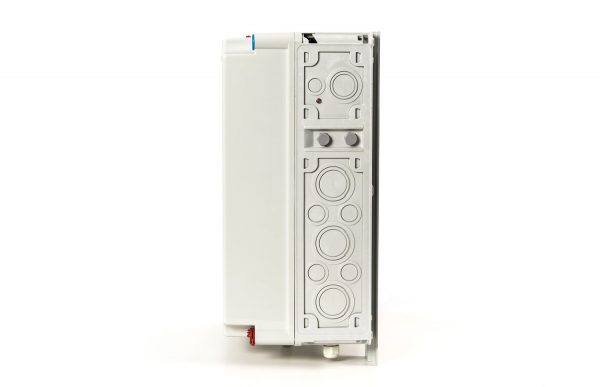

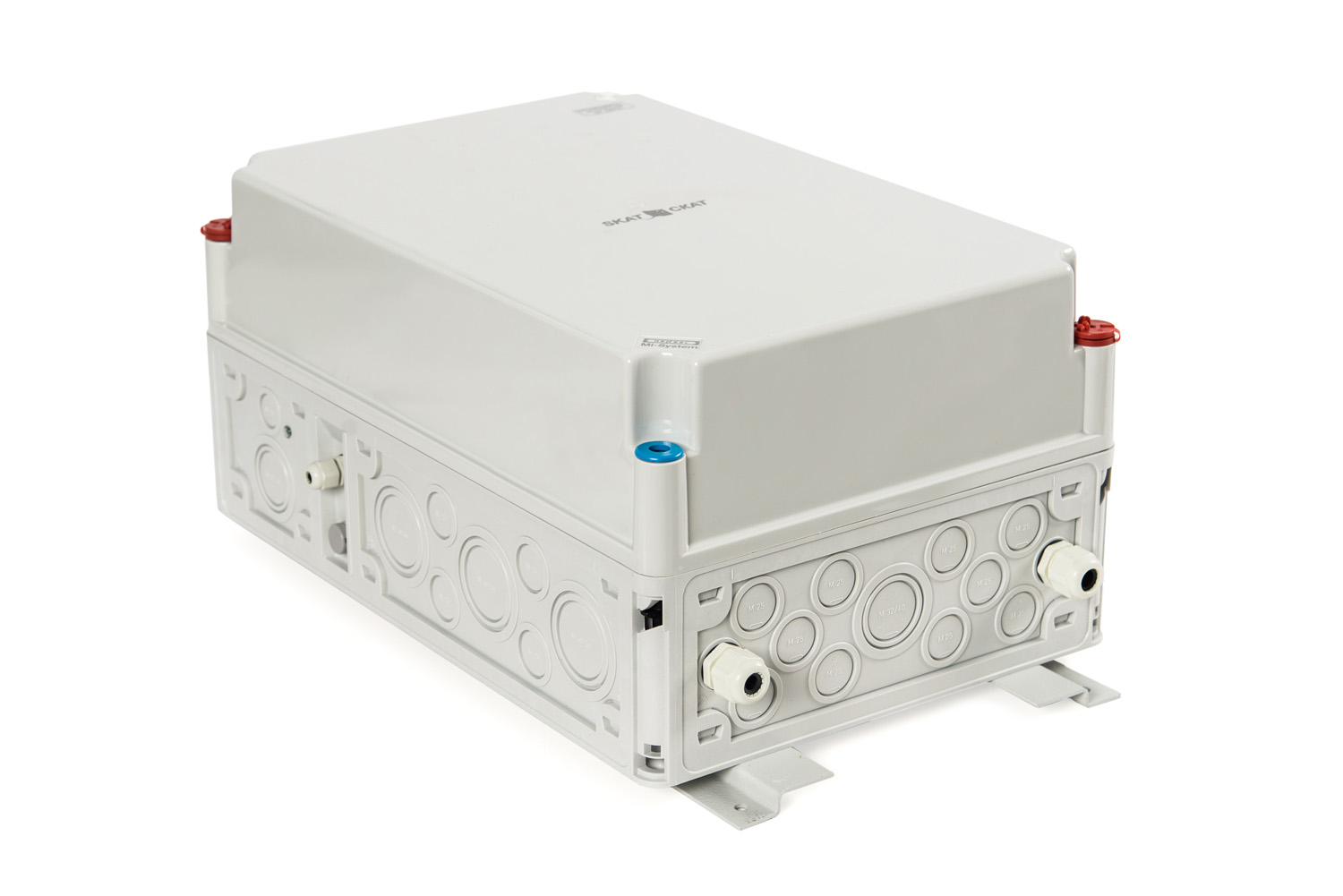

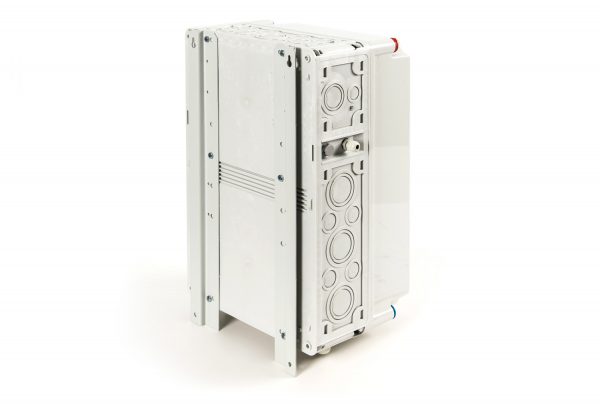

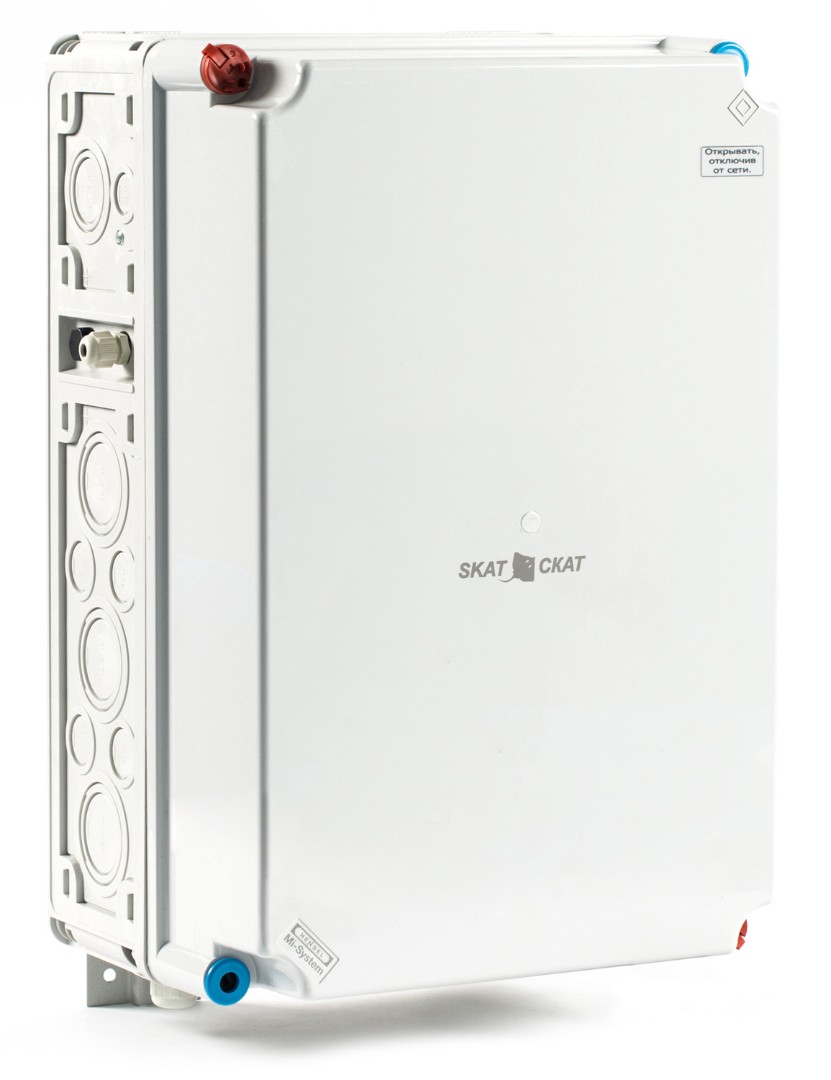

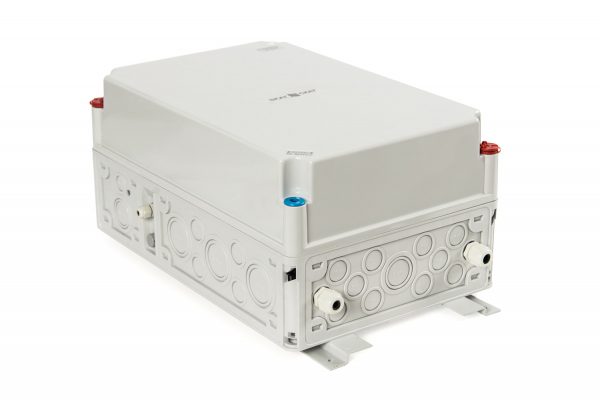

Уличный источник бесперебойного питания SKAT-V.24DC-18 исп.5

24 В, 18 А, уличное исполнение, класс защиты IP56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние 2 шт. от 26 до 200 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170-250 В. Рабочий температурный диапазон от -40 °С до +50 °С.

Описание

Особенности SKAT-V.24DC-18 исп.5

  • питание нагрузки (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, согласно п.2 таблицы и суммарным током потребления по трём выходам (включая ток заряда АКБ) не более 18 А;
  • заряд АКБ от питающей сети, напряжением 220 В, 50 Гц;
  • температурная компенсация напряжения заряда АКБ при наличии питающей сети;
  • автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети;
  • электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
  • защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
  • защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ;
  • защита от короткого замыкания клемм внешней АКБ;
  • контроль наличия внешней АКБ;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
  • защита от аварийного повышения выходного напряжения путём автоматического отключения устройства;
  • возможность подключения светодиодных индикаторов «СЕТЬ» и «АКБ»;
  • возможность оперативного включения/отключения нагрузки внешним контактом (тумблером) «Кнопка отключения нагрузки»;
  • выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор;
  • возможность параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости, чем указано в п.16 таблицы, с управлением термокомпенсацией от одного ведущего устройства;
  • защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

* Рекомендуется использовать в качестве отсека для размещения аккумуляторной батареи корпуса имеющие степень защиты IP56.

SKAT-V.24DC-18 исп.5. Технические характеристики

Напряжение питающей сети, В

180…250
Выходное напряжение, В при наличии сети 220 В и температуре окружающей среды +25 ºС 27,3…27,7
От внешней АКБ 21…27,5
Напряжение заряда АКБ при наличии сети 220В и температуре окружающей среды 25ºС, В 27,2…27,5
Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ºС –38…-40
Ток нагрузки (суммарный по выходам, максимальный, А) при наличии сети 220 В, включая ток заряда АКБ 18
от внешней АКБ 20
Максимальный ток заряда АКБ, А* 3,8; 6,9; 9,7
Максимальный ток выходов ОК, мA 100
Ток, потребляемый устройством от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 20,8…21,2
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 150
Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С 90
Мощность, потребляемая устройством от сети ВА, не более 790
Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более, 5 %
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Количество аккумуляторов в батарее, шт 2
Рекомендуемая ёмкость внешней АКБ, Ач 17…250
Рабочие условия эксплуатации: температура окружающей среды от -30 °С до +50°С, относительная влажность воздуха до 100%
Габаритные размеры ШхВхГ, мм, не более 320х486х221
Вес без АКБ, кг (не более) 4

* Устанавливается пользователем.
