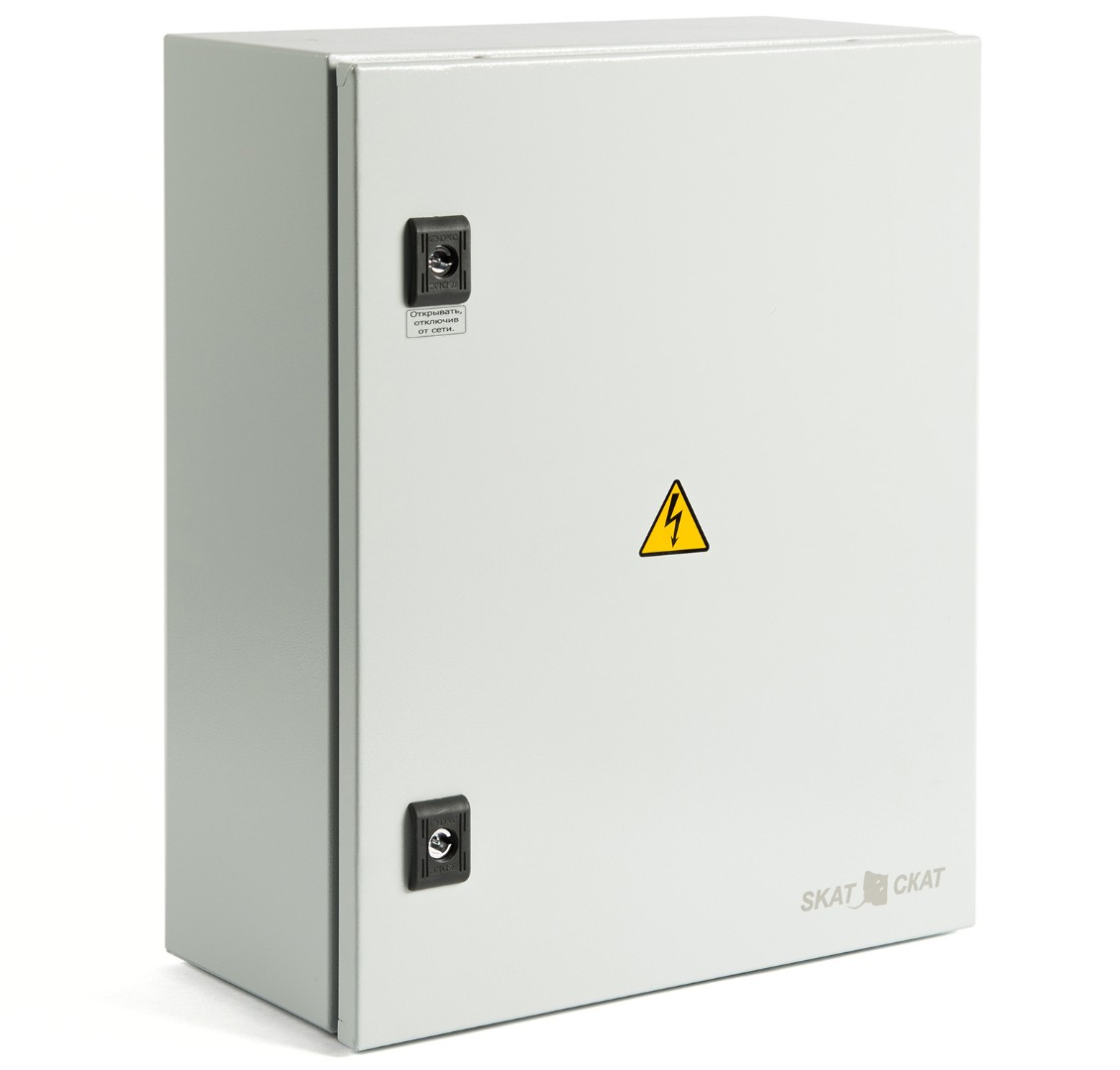

Уличный источник бесперебойного питания SKAT-UPS 600 IP65

220 В, 600 ВА, On-Line, синусоидальная форма выходного напряжения, необходимое количество АКБ для работы — 2 шт., АКБ внешние, минимальная требуемая ёмкость от 40 Ач. Ток заряда АКБ — 7 А. Для размещения АКБ рекомендуется использовать отсек АО-2/100 исп.5М. Время резерва зависит только от ёмкости АКБ, допускается использование автомобильных АКБ. Защита АКБ от глубокого разряда. Металлический корпус уличного исполнения IP65, мембранные кабельные вводы, замки, трубчатые наконечники для проводов в комплекте. Внутренняя индикация режимов работы.

Описание

Назначение источника бесперебойного питания SKAT-UPS 600 IP65

SKAT-UPS 600 IP65 представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля.

SKAT-UPS 600 IP65 может быть использован для питания мощных систем видеонаблюдения, устройств аварийного освещения, систем контроля и управления доступом, электроприводов ворот, шлагбаумов, систем видеомониторинга (безопасный город), систем автоматики и телеметрии, а также для электропитания другого электрооборудования.

Особенности SKAT-UPS 600 IP65

SKAT-UPS 600 IP65 отличается надёжностью, удобством и простотой обслуживания и эксплуатации и обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую во внешних аккумуляторных батареях. Необходимое количество АКБ для работы – 2 шт., минимальная требуемая ёмкость – от 40 Ач. Для размещения АКБ рекомендуется использовать отсек АО 2/100 исп.5М. Время резерва зависит только от ёмкости АКБ, допускается использование автомобильных АКБ.

SKAT-UPS 600& IP65 имеет герметичное исполнение и рассчитано на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли и вредных веществ) при температуре окружающей среды от -40  ºС до +40  ºС и относительной влажности до 100 % (при 25  ºС).

Схема работы SKAT-UPS 600 IP65

Преимущества источника бесперебойного питания SKAT-UPS 600 IP65

Микропроцессорное управление

Микропроцессорное управление

Встроенная стабилизация Заряд и защита АКБ Защита нагрузки

Двойное преобразование ONLINE

Защита нагрузки от скачков

Полный автомат. Заряд и защита АКБ. Защита нагрузки

Заряд и защита АКБ

Чистый синус на выходе

Встроенный АКБ

Все кабели и аксессуары
в комплекте

Простое подключение

Длительный резерв (зависит от ёмкости АКБ)

Гарантия российского производителя

Гарантия российского производителя

Качество 100%

Качество 100%

Время работы оборудования от SKAT-UPS 600 IP65 при различных нагрузках на различных аккумуляторах

Ёмкость
АКБ, Ач
Нагрузка, ВА
100 200 300 400 500 600
2х40 9 ч 20 мин 4 ч 2 ч 20 мин 1 ч 30 мин 1 ч 20 мин 1 ч 10 мин
2х65 16 ч 7 ч 4 ч 20 мин 3 ч 2 ч 20 мин 1 ч 30 мин
2х100 27 ч 11 ч 30 мин 7 ч 20 мин 5 ч 4 ч 3 ч
2х120 32 ч 20 мин 14 ч 30 мин 9 ч 30 мин 6 ч 5 ч 4 ч
2х150 40 ч 30 мин 17 ч 20 мин 11 ч 8 ч 5 ч 30 мин 5 ч
2х200 54 ч 24 ч 30 мин 15 ч 30 мин 11 ч 20 мин 9 ч 6 ч 30 мин

Примечание: ориентировочное время резерва указано при следующих условиях:

  • АКБ полностью заряжена;
  • температура АКБ +25 °С;
  • фактическая ёмкость АКБ соответствует номиналу, указанному на АКБ.

Указано время для НЕПРЕРЫВНОГО режима работы. В циклическом режиме работы время увеличится пропорционально.

Время работы в значительной степени может отличаться от полученных значений в зависимости от типа производителя АКБ, а также остаточной ёмкости АКБ.

Особенности SKAT-UPS 600 IP65

  • качественное, бесперебойное, эффективное и надёжное электропитание нагрузок с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 600 ВА по технологии двойного преобразования напряжения;
  • многофункциональную защита электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети;
  • технология On-Line, т. е. нет даже кратковременной паузы при переходе с режима питания от сети на режим питания от АКБ и наоборот.

SKAT-UPS 600 IP65. Технические характеристики

1 Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузке, В 150±5%…295±5%
2 Диапазон частоты входного напряжения без перехода на питание от АКБ, Гц 45±0,5…55±0,5
3 Диапазон входного напряжения, в котором изделие может работать в режиме BYPASS, без отключения нагрузки, В 186…252
4 Входной коэффициент мощности (индуктивный), не менее 0,98
5 Номинальная выходная мощность Полная, ВА 600
Активная, Вт 450
6 Номинальное  выходное напряжение, В 220±6%
7 Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % 2
8  Частота выходного напряжения при отсутствии сети (в режиме питания от АКБ), режим «РЕЗЕРВ», Гц 50±1%
9 Форма выходного напряжения синусоидальная
10 Коэффициент нелинейных искажений выходного напряжения THD (КНИ),%, не более линейная нагрузка 4
нелинейная нагрузка 7
11 КПД при полной нагрузке, %, более режим «ОСНОВНОЙ» 87
режим «РЕЗЕРВ» 85
Режим «ECO» 94
12 Время переключения из режима «ОСНОВНОЙ» в режим BYPASS, мс, не более 4
в режим питания от АКБ («РЕЗЕРВ»), мс 0
13 Время переключения из режима «РЕЗЕРВ» в режим ECO, мс, не более 10
14 Мощность, потребляемая от сети при 100% нагрузке, ВА, не более 680
15 Мощность, потребляемая от сети без нагрузки и АКБ, не более, ВА 80
16 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
17 Рекомендуемая ёмкость АКБ, Ач от 40
18 Количество АКБ, шт. 2
19 Ток заряда АКБ, А, не более 7
20 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А 2
21 Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В, не более 22,0
22 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В, не более 20
23 Габаритные размеры ГхШхВ, не более, мм без упаковки 220х400х510
в упаковке 230х425х520
24 Масса, НЕТТО (БРУТТО), кг, не более 14,9 (16,0)
25 Диапазон рабочих температур, °С -40…+40
26 Относительная влажность воздуха при 25 °С, %, не более 95
27 Степень защиты оболочкой по ГОСТ 14254-96 IP65
