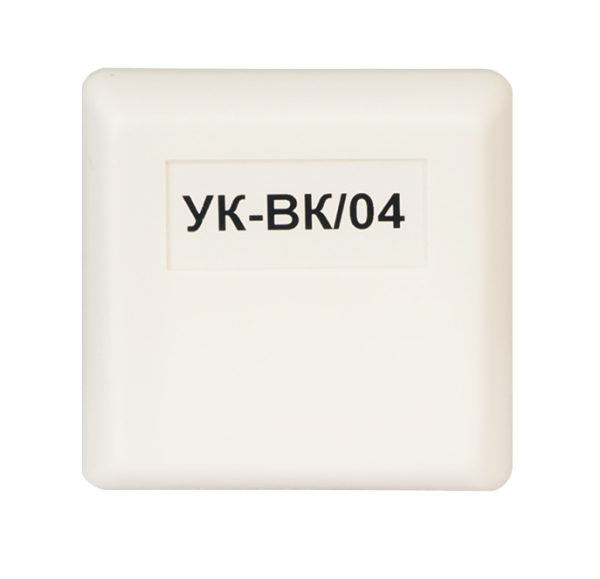

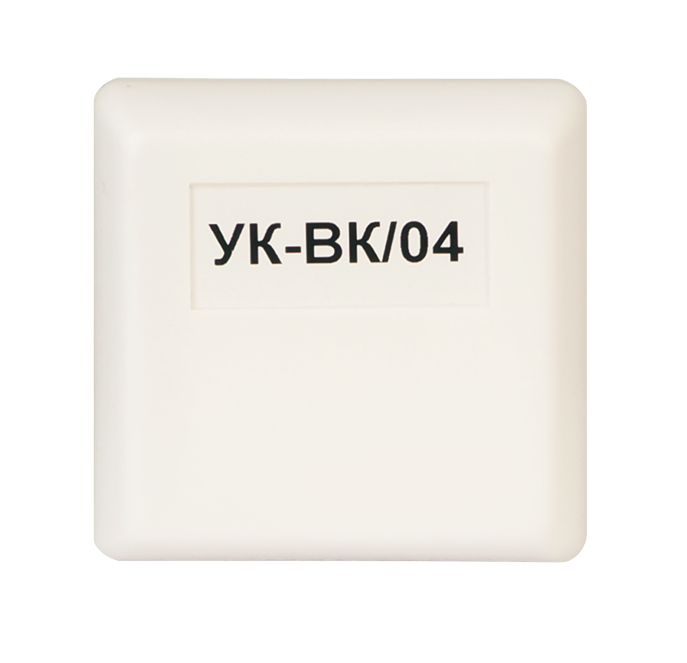

Устройство коммутационное УК-ВК, УК-ВК/01, УК-ВК/02, УК-ВК/03, УК-ВК/04, УК-ВК/05

Применяются в системах охранно-пожарной сигнализации, управления пожаротушением и предназначены для управления подключением и отключением исполнительных устройств

Описание

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество исполнительных реле для исполнений «УК-ВК», «УК-ВК/02», «УК-ВК/04» 2
для исполнений «УК-ВК/01», «УК-ВК/03», «УК-ВК/05» 1
Характеристики исполнительных реле
тип выходных контактов «УК-ВК», «УК-ВК/01» на замыкание
«УК-ВК/02», «УК-ВК/03», «УК-ВК/04», «УК-ВК/05» на переключение
входное напряжение «УК-ВК», «УК-ВК/01», «УК-ВК/02», «УК-ВК/03» 12 В
«УК-ВК/04», «УК-ВК/05» 24 В
входной ток «УК-ВК», «УК-ВК/02» от 72 до 106 мА (для 2-х реле)
«УК-ВК/01», «УК-ВК/03» от 36 до 53 мА
«УК-ВК/04» от 34 до 56 мА (для 2-х реле)
«УК-ВК/05» от 17 до 28 мА
Прочность электрической изоляции «вход-выход» не менее 3500 В
Диапазон рабочих температур от минус 30 до +50°C
Габаритные размеры 75х75х46 мм
Масса не более 0,3 кг



Исполнение устройства Максимальное коммутируемое напряжение каждого реле, В Максимальный коммутируемый ток каждого реле, А
Переменное напряжение Постоянное напряжение Переменное напряжение Постоянное напряжение
«УК-ВК», «УК-ВК/01» 245 30 5 5
УК-ВК/02», …, «УК-ВК/05» 220 30 10 10
