Описание
Работа МС-Ш состоит в том, что с его помощью приборы первого сегмента могут запускать сценарии второго сегмента, равно как и приборы второго сегмента – запускать сценарии первого. Достигается это за счет того, что шлюз в своей памяти содержит нумерованные списки сценариев, с помощью которых приборы первого сегмента могут управлять сценариями второго сегмента, и наоборот, приборы второго сегмента могут управлять сценариями первого сегмента.
Шлюз осуществляя взаимно перекрестные связи между приборами двух сегментов по запуску сценариев, выполняет роль локального маршрутизатора до 1000 двунаправленных межсегментных связей.
Пример подключения шлюзов между сегментами RS-485

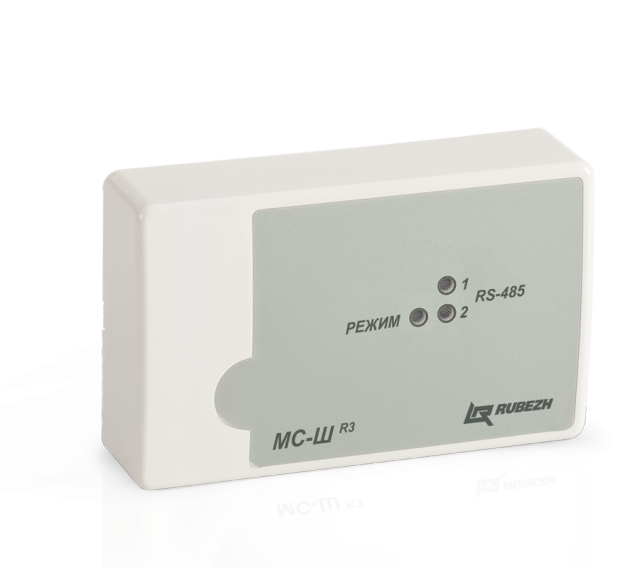

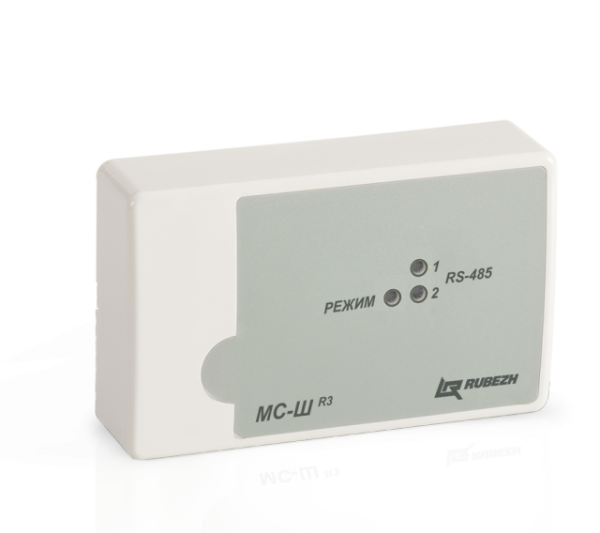

Светодиодный индикатор РЕЖИМ:
- светится непрерывно – шлюз в сервисном режиме;
- мигает с периодом 2 с – шлюз в дежурном режиме.
Светодиодные индикаторы RS-485 (1) и RS-485 (2):
- светятся непрерывно – есть связь со всеми приборами, входящими в конфигурацию МСШ;
- мигают с периодом 1 с – связь с частью приборов потеряна;
- погашены – связь отсутствует
Количество выходов для подключения:
- интерфейса RS-485 с гальванической развязкой – 2;
- USB – 1.
Схема подключения МС-Ш
