Описание
Питание ШУР осуществляется от двух независимых источников трехфазного переменного тока частотой 50 Гц напряжением 400 В.
ШУР может использоваться совместно со шкафами ШУЗ-R3, ШУН/В-R3, ШУН/В-УК-R3 или самостоятельно с другими видами нагрузок.
ШУР контролирует состояние вводов питания и положение дверцы шкафа, формирует сообщения и передает в прибор «Рубеж-2ОП» прот. R3 по адресной линии связи.
ШУР-R3 реализует следующие функции:
автоматическое переключение нагрузки на питание от ввода 2 при исчезновении (нарушении) питания на вводе 1 и обратное автоматическое переключение нагрузки на питание от ввода 1 при восстановлении питания на вводе 1;
управление выходными контакторами;
электрическую блокировку, предотвращающую одновременное включение выходных контакторов;
передачу на ППКОПУ информации о состоянии вводов питания и вскрытии дверцы шкафа.

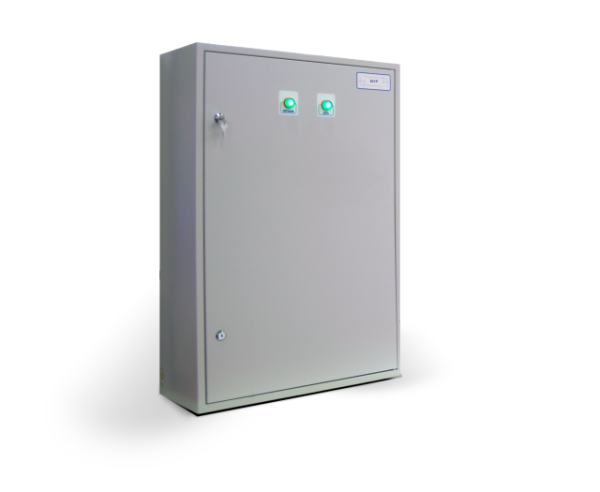

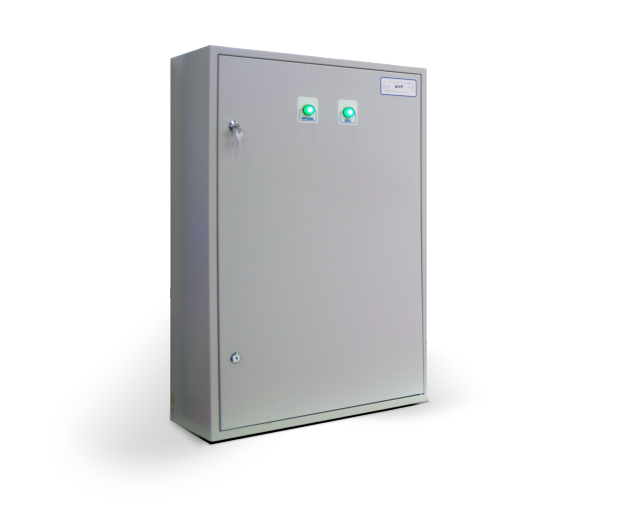

ШУР конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
1 – концевой выключатель открывания дверцы шкафа;
2 – контакторы;
3 – реле контроля фаз;
4 – метка адресная АМ-4 прот. R3;
5 – выключатель автоматический (Ввод 2);
6 – выключатель автоматический (Ввод 1);
7 – клеммы для подключения АЛС;
8 – клеммы для подключения вводов питания
9 – элемент защитного заземления;
10 – индикаторы наличия питания на вводах.
