Программатор адресных устройств ПКУ-1 прот.R3

Программатор адресных устройств ПКУ-1 прот. R3 служит для установки, просмотра и изменения адресов адресных устройств: извещателей пожарных дымовых ИП 212-64 прот.R3, тепловых ИП 101- 29-PR прот.R3, комбинированных ИП 212/101-64- PR прот.R3, ручных ИПР 513-11 прот.R3, адресных меток АМ-1, АМ-4 прот.R3, релейных модулей РМ-1, РМ-4 прот.R3, а так же любых других АУ прот.R3.

Описание

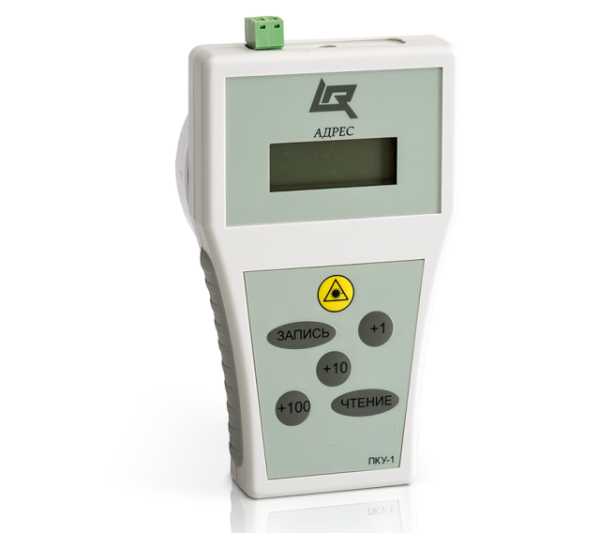

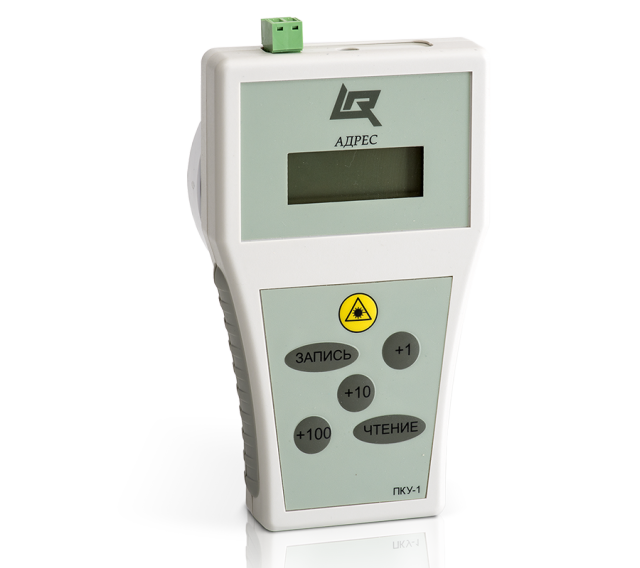

ПКУ-1 прот.R3 представляет собой малогабаритное переносное устройство с автономным питанием (4 батареи типа ААА).

Программатор ПКУ-1 прот.R3 обеспечивает:

  • просмотр и изменение адреса устройства;
  • тестирование извещателей с помощью лазерного тестера.

Для подключения адресных пожарных извещателей в конструкции программатора предусмотрена розетка.

Подключение других адресных устройств производится с помощью установленного в верхней части ПКУ-1 прот.R3 клеммника.

Для включения питания программатора необходимо нажать и удерживать 2 секунды любую клавишу на клавиатуре.

Автоматическое отключение питания – через 20  секунд, если адресное устройство не подключено. Автоматическое выключение программатора – через 60 секунд после последнего нажатия на клавишу, если адресное устройство подключено.

Для установки нового параметра адресного устройства необходимо:

  • подключить к розетке программатора адресное устройство;
  • нажать на кнопку «Чтение»;
  • с помощью клавиш «+1», «+10», «+100» необходимо задать адрес устройству;
  • Завершить адресацию устройства нажав на клавишу записать.

Адрес любого адресного устройства состоит из двух частей:

  • первая часть – номер АЛС приемно-контрольного прибора. Эта цифра устанавливается автоматически при подключении адресного устройства в соответствующую АЛС прибора.
  • вторая часть – номер устройства в шлейфе, от 1 до 250.

Например, извещатель с номером 15, подключенный к АЛС1 приемно-контрольного прибора, будет иметь адрес: 1.15.
