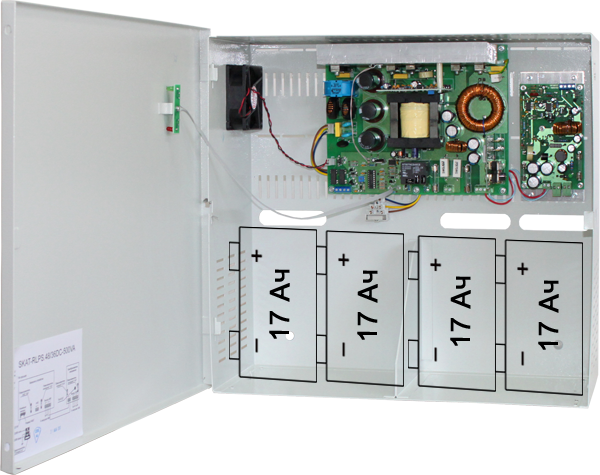

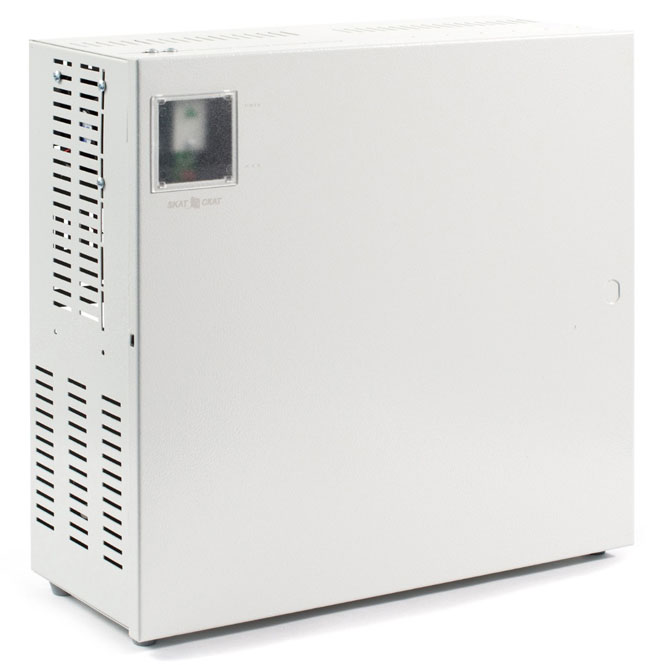

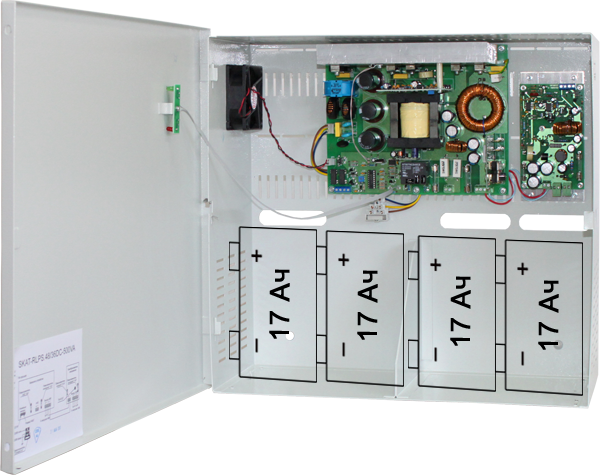

SKAT-RLPS.48/36DC-500VA

48 В, 9 А и 36 В, 6 А. 2 выхода. Для построения систем питания удаленных объектов совместно с преобразователями напряжения. Нагрузка перераспределяемая по выходам. Защита выходов от перенапряжения, защита АКБ, релейные выходы о состоянии сети и АКБ, АКБ — до 17 Ач (4 шт.)

Описание

Особенности. SKAT-RLPS.48/36DC-500VA обеспечивает

  • Питание нагрузки стабилизированным напряжением постоянного тока
  • Автоматический переход в режим резервного питания нагрузки от АКБ при пропадании или снижении напряжения электрической сети
  • Оптимальный заряд аккумуляторной батареи
  • Защита АКБ от глубокого разряда
  • Защита источника от токовой перегрузки (короткого замыкания) в цепи подключения АКБ
  • Электронная защита источника от переполюсовки клемм АКБ
  • Электронная защита от перегрева источника
  • Защита от аварийного повышения напряжения по выходу 36 В
  • Защита от аварийного повышения напряжения по выходу 48 В
  • Индикацию о наличии сетевого напряжения с помощью светодиода «Сеть»
  • Индикацию о состоянии АКБ с помощью светодиода «АКБ»
  • Выдача информации о разряде АКБ и аварии сети посредством релейных выходов

SKAT-RLPS.48/36DC-500VA. Технические характеристики

Наименование параметра Значение параметра
Выход 48 В Выход 36 В
Напряжения питающей сети: 220 В, 50 Гц с пределами изменения, В 170…250
Выходное напряжение, В: 42…55 36,3 ± 0,3*
Максимальный ток нагрузки** , А, не более 9 6
Максимальная суммарная выходная мощность при полностью заряженной АКБ, ВА, не более 495
Номинальная суммарная выходная мощность при полностью разряженной АКБ, ВА, не более 275
Величина напряжения пульсаций (от пика до пика) выходного напряжения,  мВ, не более 300 50
Напряжение АКБ, при котором происходит отключение нагрузки в режиме резервного питания, В 42,4±0,6
Количество аккумуляторов в батарее, шт 4
Рекомендуемая емкость АКБ, Ач 17
Тип аккумулятора: номинальным напряжением 12 В
Максимальный ток заряда АКБ, не более А 4,2±0,5
Максимально допустимый ток релейных выходов, мА: 100
Максимально допустимое напряжение релейных выходов, В 100
Габаритные размеры, мм, не более 465х435х195
Масса (без аккумулятора), кг, не более НЕТТО (БРУТТО) 8,3 (8,6)
Рабочие условия эксплуатации: температура окружающей среды от -10 до +40 °С

* При максимальном токе нагрузки допускается падение выходного напряжения на 0,5 В
** Максимальный ток нагрузки на одном выходе при отсутствии нагрузки на другом выходе и при отсутствии тока заряда АКБ
