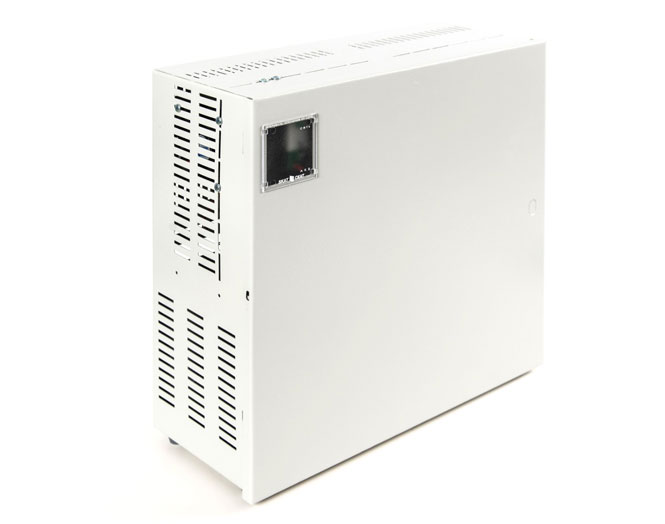

SKAT-RLPS.48DC-500VA

48 В, 9 А. Для построения систем питания удаленных объектов совместно с преобразователями напряжения. Максимальная мощность 500 ВА. Защита выходов от перенапряжения, защита АКБ, релейные выходы о состоянии сети и АКБ, АКБ — до 17 Ач (4 шт.)

Описание

Особенности. SKAT-RLPS.48DC-500VA обеспечивает

  • Питание нагрузки напряжением  постоянного тока в соответствии с п.п. 2-5 таблицы
  • Оптимальный заряд аккумуляторной батареи при напряжении сети  в диапазоне, указанном в п.1 таблицы
  • Автоматический переход в режим резервного питания нагрузки от АКБ при пропадании или снижении напряжения электрической сети ниже значения указанного в п.1. таблицы
  • Защиту АКБ от  глубокого разряда в режиме резервного  питания путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного  в п.7 таблицы
  • Защиту  источника от  токовой перегрузки (короткого замыкания) в цепи подключения АКБ посредством плавкого предохранителя
  • Электронную защиту источника от переполюсовки клемм АКБ
  • Защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя
  • Электронную защиту от перегрева источника (если встроенный вентилятор не в состоянии  обеспечить необходимое охлаждение). При этом источник переходит в режим резервного питания до понижения его температуры ниже +80 °С
  • Защиту от аварийного повышения напряжения по выходу  посредством автоматического выключения источника

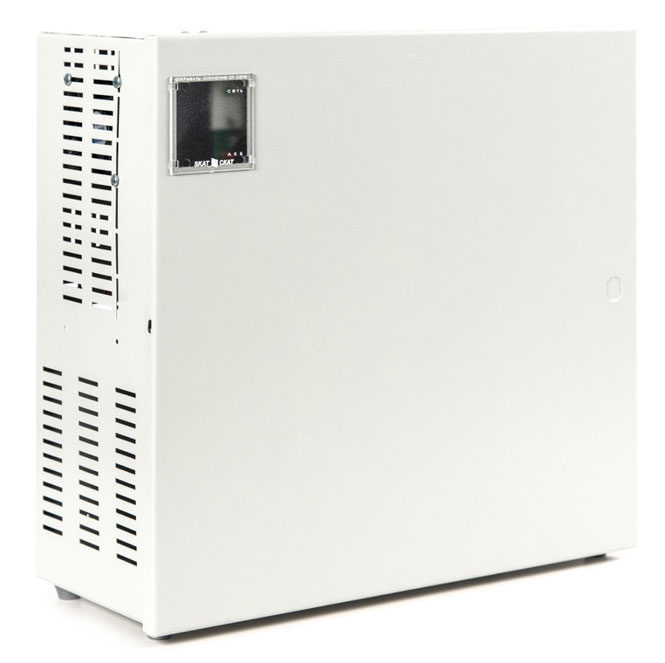

  • Индикацию о наличии сетевого напряжения с помощью светодиода «Сеть»
  • Индикацию о состоянии АКБ с помощью светодиода «АКБ»
  • Выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством релейных выходов.

SKAT-RLPS.48DC-500VA. Технические характеристики

1 Напряжения питающей сети: ~220 В 50 Гц с пределами изменения, В 170…250
2 Выходное напряжение, В 42…55
3 Максимальный ток нагрузки при отсутствии тока заряда АКБ, А, не более 9
4 Максимальная суммарная выходная мощность при полностью заряженной АКБ, ВА, не более 495
5 Номинальная суммарная выходная мощность при полностью разряженной АКБ, ВА, не более 275
6 Величина напряжения пульсаций (от пика до пика) выходного напряжения,  мВ, не более 300
7 Напряжение АКБ, при котором происходит отключение нагрузки в режиме резервного питания, В 42,4±0,6
8 Количество аккумуляторов в батарее, шт 4*
9 Рекомендуемая емкость АКБ, Ач 17—40*
10 Тип аккумулятора соответствующий стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12 В.
11 Максимальный ток заряда АКБ, А, не более 4,2+-0,5
12 Максимально допустимый ток релейных выходов, мА 100
13 Максимально допустимое напряжение релейных выходов, В 100
14 Габаритные размеры, мм, не более 465х435х195
15 Масса (без аккумулятора), кг, не более НЕТТО (БРУТТО) 8,0 (8,3)
16 Рабочие условия эксплуатации: Температура окружающей среды от –10 до +40 °С, относительная влажность воздуха не более 90% при температуре +25 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.).

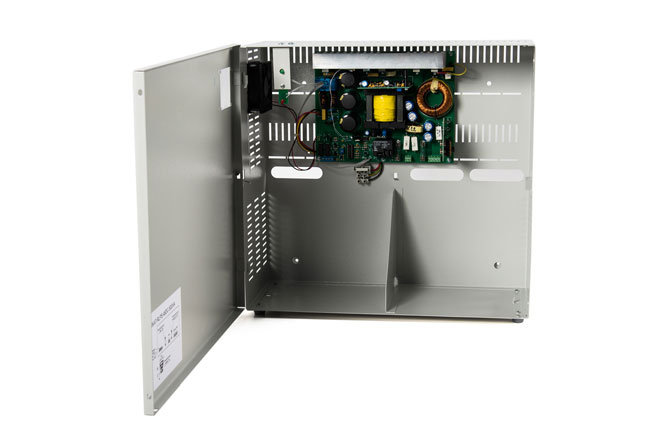

* Корпус источника позволяет установить 4 шт. АКБ емкостью до 18 Ач. При использовании АКБ большей емкости необходимо использовать отдельные аккумуляторные отсеки (АО-2/26) для АКБ 26 Ач или (АО-2/40) для АКБ 40 Ач.
