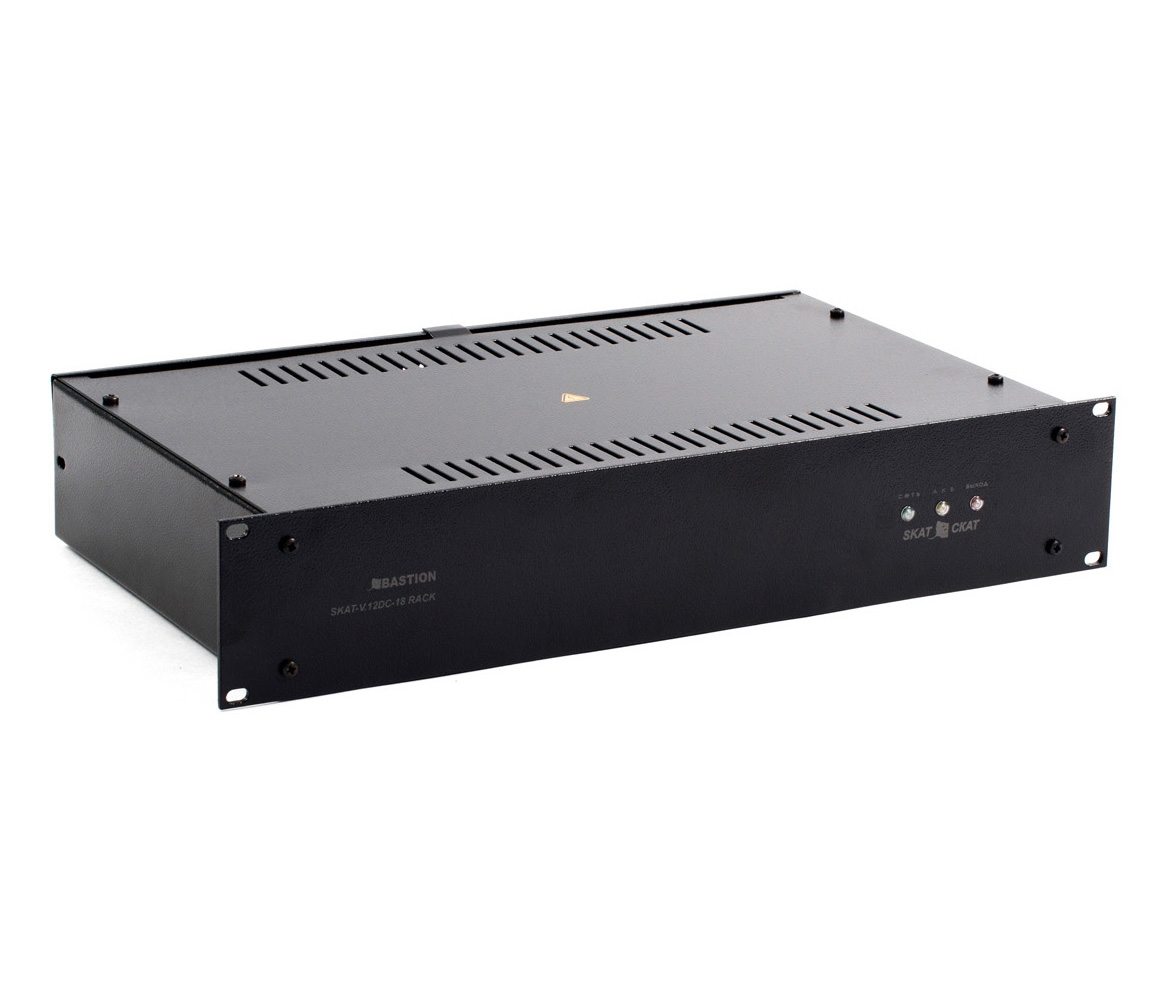

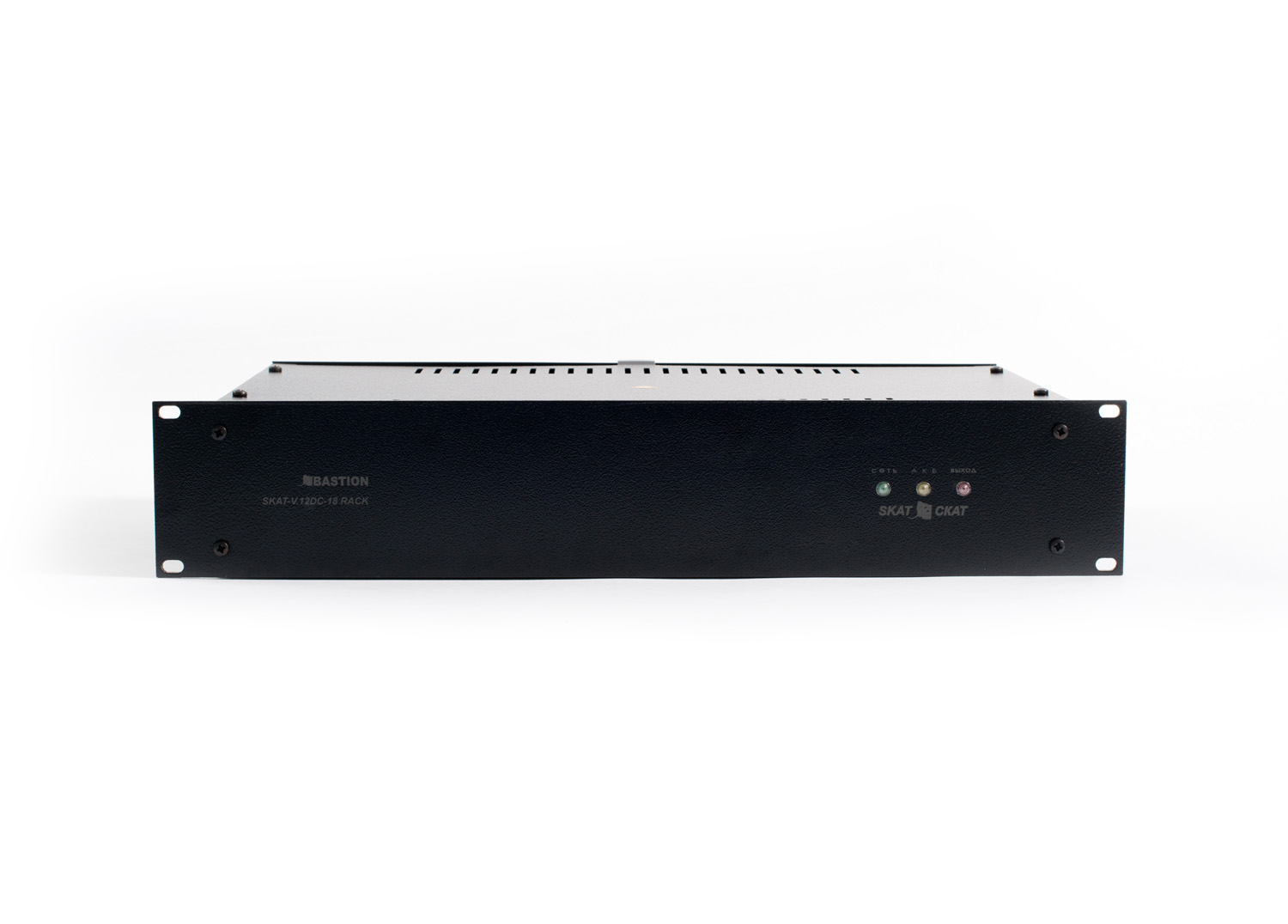

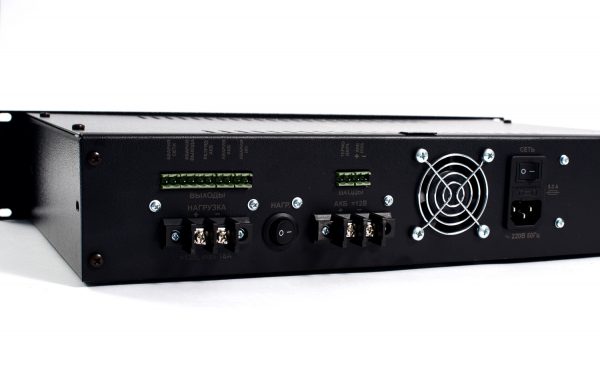

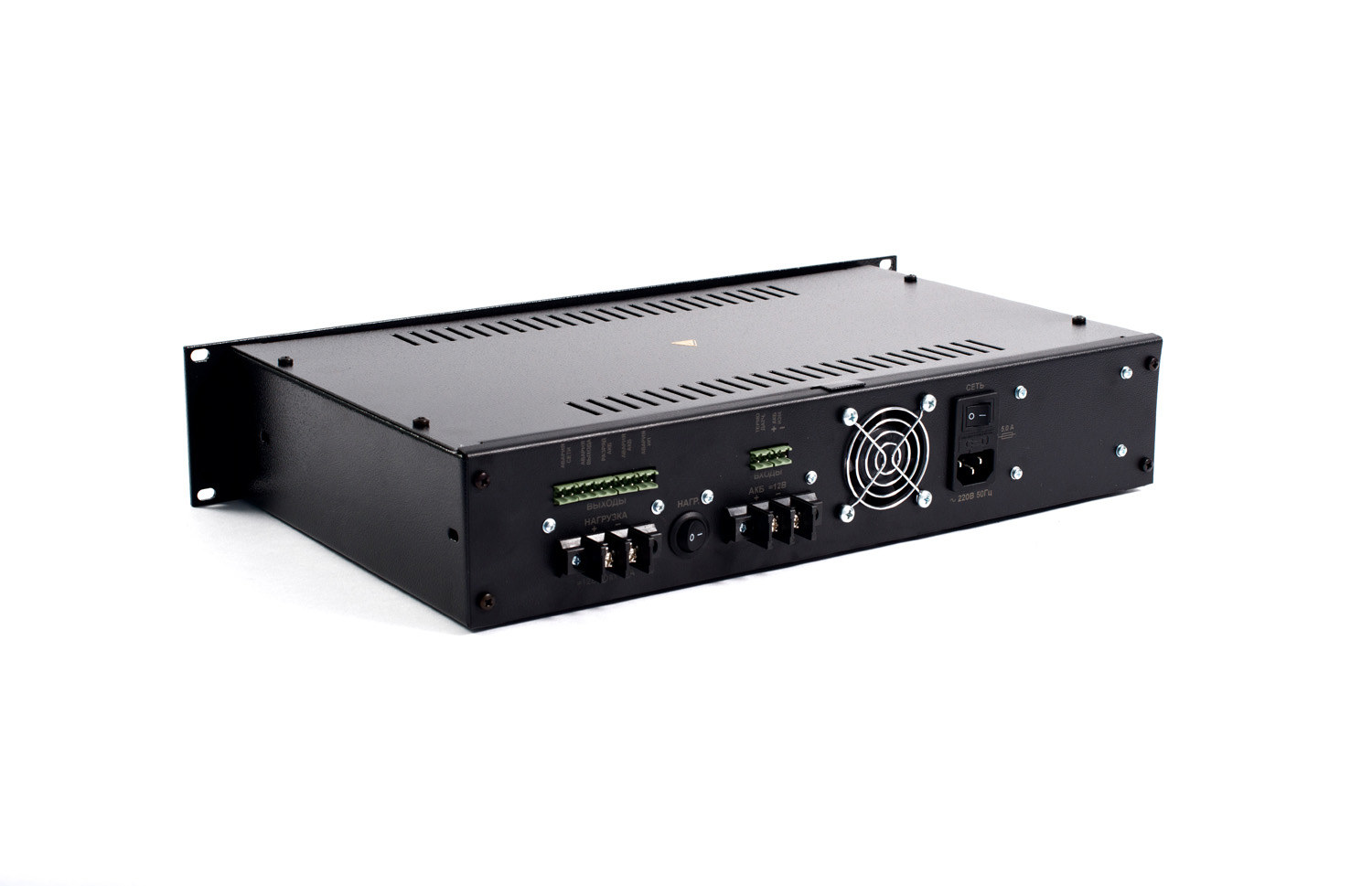

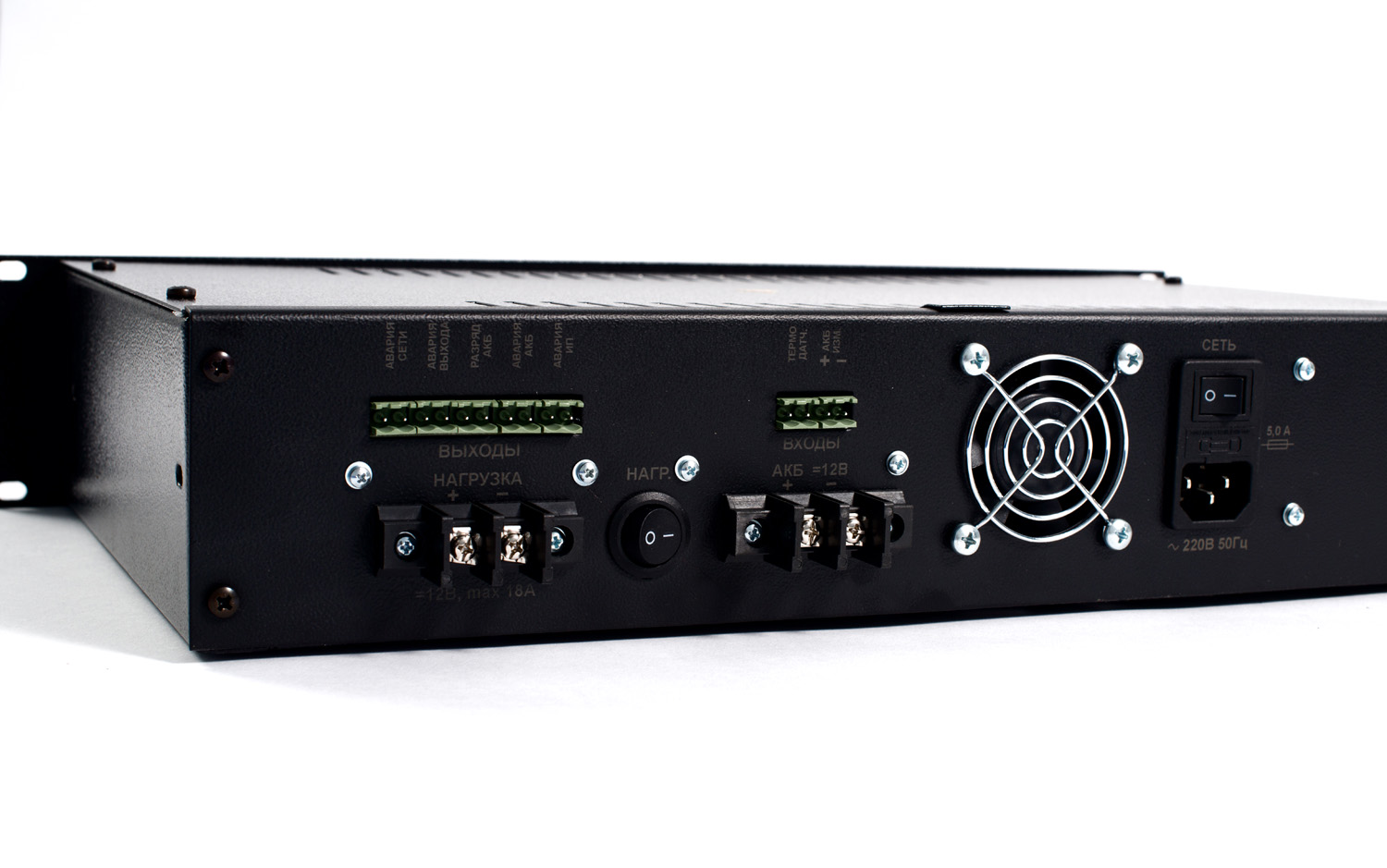

SKAT-V.12DC-18 RACK

12 В, 18 А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус для установки в 19″ шкаф, высота 2U, 5 информационных выходов о состоянии источника в формате «сухие контакты реле». Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250 В

Описание

Особенности. SKAT-V.12DC-18 RACK обеспечивает

  • питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») согласно п. 2 таблицы и суммарным током потребления включая ток заряда АКБ, не более 18 А
  • заряд  АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы 1 (режим «ОСНОВНОЙ») и током заряда в соответствии с п.5 таблицы
  • ограничение тока заряда АКБ (п. 5 таблицы) и возможность выбора одного из четырех значений тока ограничения
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с  п. 3 таблицы (при применении термодатчика АКБ (входит в комплект поставки)
  • автоматический переход в режим питания нагрузки  от внешней АКБ постоянным напряжением согласно п. 2 таблицы,  с током потребления не более 20 А при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети (Режим «РЕЗЕРВ»)
  • защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
  • защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ
  • защиту от короткого замыкания клемм АКБ
  • контроль наличия АКБ
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
  • защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника (п. 11 таблицы) путем автоматического отключения нагрузок
  • светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
  • светодиодную индикацию состояния внешней АКБ: «АКБ»
  • светодиодную индикацию состояния наличия напряжения на нагрузке: «ВЫХОД»
  • возможность включения/отключения нагрузки с помощью выключателя нагрузки
  • выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов
  • защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя
  • возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии  напряжения питающей сети («холодный запуск»)
  • возможность установки в 19″ стойку телекоммуникационного шкафа. Рекомендуется устанавливать источник в шкаф 12U «ШРН 12.480 19″-X»

SKAT-V.12DC-18 RACK. Технические характеристики

№ п/п

Наименование параметра

Значения  параметров

1 Напряжение питающей сети, В

220В, 50±1Гц,
с пределами изменения от 170 до 250 В

2 Постоянное выходное напряжение, В при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25ºС от 12,4**** до 13,8
при отсутствии сети, режим         «РЕЗЕРВ», от АКБ

от 10,3 до 13,8

3 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В

от 13,0 до 13,8

4 Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ ºС

-18…20*

5 Максимальный выходной ток, A при наличии сети 220В, режим ОСНОВНОЙ», включая ток заряда АКБ

18**

от АКБ, режим «РЕЗЕРВ»

18

6 Ограничение тока заряда АКБ
(устанавливается перемычками, см. рисунок 3), A

18; 10; 7; 5

7 Ток, потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более

0,21

8 Характеристики выходов  в формате «открытый коллектор» напряжение, не более, В

60

ток, не более, мА

70

9 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

10,3…10,9

10 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более

50

11 Мощность, потребляемая источником от  сети В*А без нагрузки, не более

25

12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12В
13

Рекомендуемая емкость АКБ, А*ч

26…100***

14 Рабочие условия эксплуатации:

  • температура окружающей среды от -0°С до +40°С;
  • относительная влажность воздуха до 100% при 25°С;
15 Габаритные размеры ШхВхГ, мм без упаковки

483х320х88

в упаковке

520х460х96

16 Вес, НЕТТО (БРУТТО), кг (не более)

5,2 (5,8)

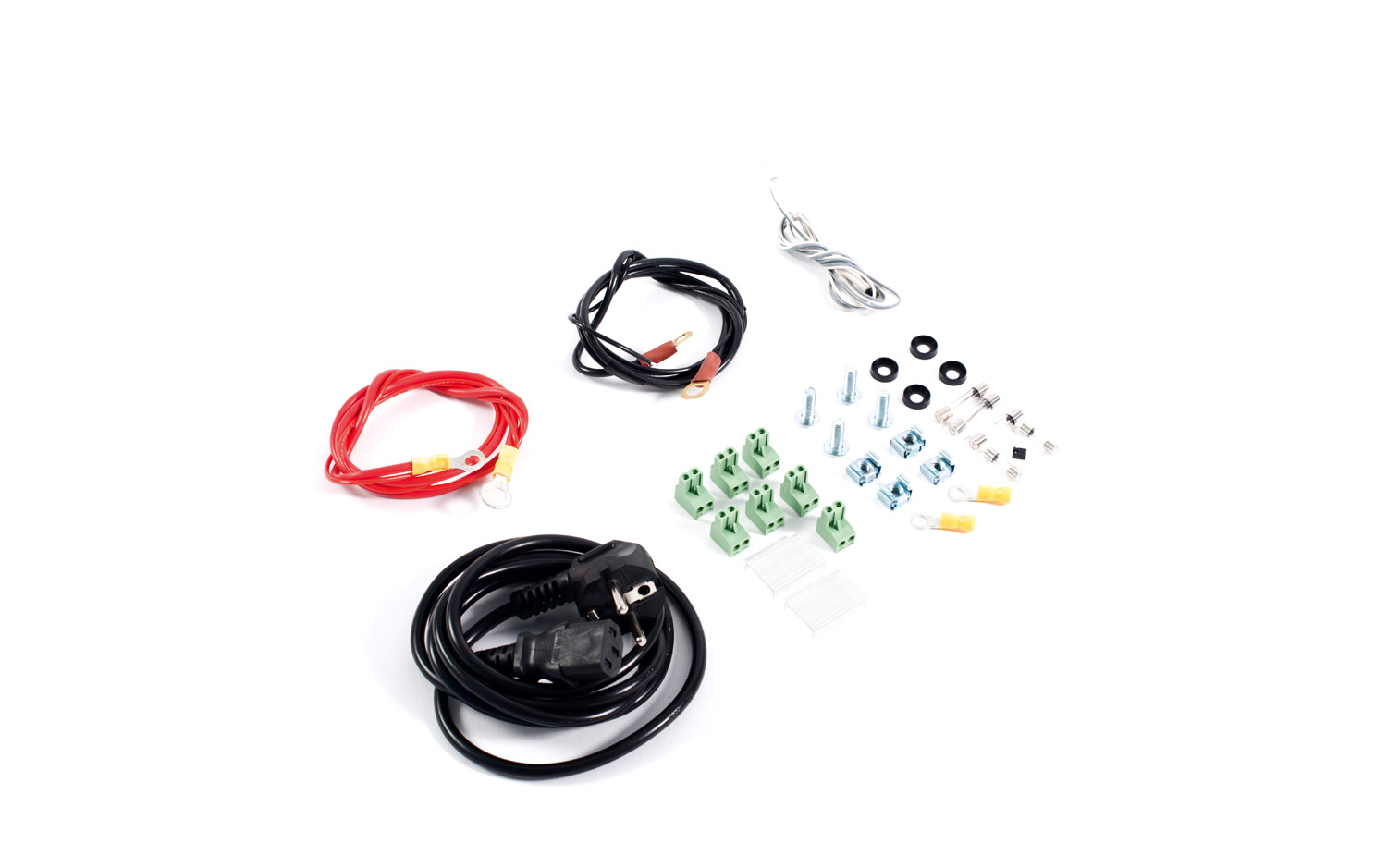

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если  суммарный ток, потребляемый нагрузками, 18А и выше,  происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ
