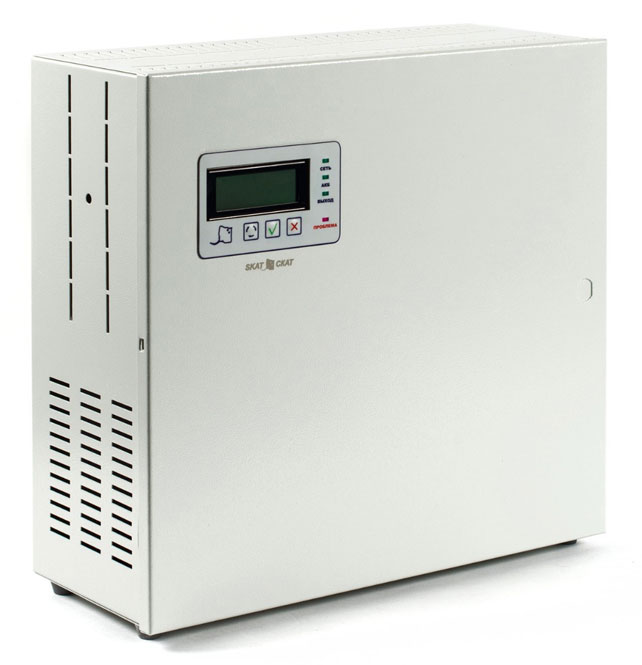

SKAT-V.2400DC-12KM

24 В, 12 А, модуль визуализации, корректор мощности, диапазон сети 90—260 В, термокомпенсация заряда АКБ, защита от КЗ в нагрузке, защита устройства и нагрузки от неправильного подключения АКБ, защита от КЗ клемм АКБ, контроль наличия АКБ, защита АКБ от глубокого разряда. 5 информационных выходов (реле). Регулировка тока заряда АКБ, Холодный запуск. Контроль емкости АКБ

Описание

Диплом МИПС 2011 — Лучший инновационный продукт24 В, 12 А. Источник вторичного электропитания резервированный. Имеет в составе модуль визуализации, который обеспечивает отображение и контроль (при помощи программирования порогов) текущих параметров аккумулятора, сети и выхода.

Модуль визуализации

SKAT-V.2400DC-12KM модуль визуализации

Источник питания оснащен модулем визуализации, который позволяет отобразить:

  • Параметры аккумулятора:
    • напряжение
    • ток заряда при работе от сети, ток потребления при работе от АКБ
    • емкость
  • Параметры сетевого напряжения
  • Параметры выхода
    • напряжение
    • ток выхода
    • напряжение пульсаций выходного напряжения
  • Температурный режим
    • аккумулятора
    • источника питания

Модуль хранит во внутренней памяти аварийные ситуации в режиме реального времени и позволяет просмотреть:

  • значение параметра
  • превышенный порог
  • длительность проблемы

Программирование максимальных и минимальных порогов значений параметров производится пользователем.

Особенности. SKAT-V.2400DC-12KM обеспечивает

  • корректор мощности
  • диапазон сети 90—260 В
  • модуль визуализации
  • 5 информационных выходов о состоянии источников (реле)
  • термокомпенсация заряда АКБ — увеличивает срок службы АКБ на 20 %
  • защита от короткого замыкания в нагрузке
  • защита устройства и нагрузки от неправильного подключения АКБ
  • защита от короткого замыкания клемм АКБ
  • контроль наличия АКБ
  • защита АКБ от глубокого разряда
  • регулировка тока заряда АКБ
  • холодный запуск

SKAT-V.2400DC-12KM. Технические характеристики

Напряжение питающей сети, В 90…260
Постоянное выходное напряжение, В В режиме «Основной» 26…28
В режиме «Резерв» 20,0…27,2
Коэффициент термокомпенсации напряжения заряда АКБ, мВ/°С -36…-40
Максимальный выходной ток в режиме «Основной», включая ток заряда АКБ, А 12
Ограничение тока заряда АКБ (устанавливается «джампером»), А 12,0 | 6,0 | 3,0
Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 100
Максимальный ток релейных выходов, мА 100
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В 21,0±0,5
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 100
Максимальная температура на трансформаторе, при которой происходит аварийное отключение источника по перегреву, °С 90
Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В 30,0
Мощность, потребляемая источником от сети ВА, не более 450
Рекомендуемая емкость АКБ (12 В), Ач 26
Периодичность проверки наличия АКБ, мин 15
Периодичность измерения емкости АКБ, дни 14
Кол-во аккумуляторов, шт. 2
Габаритные размеры, мм, не более 455х425х195
Масса нетто, кг 8,1
