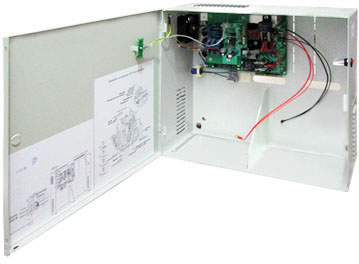

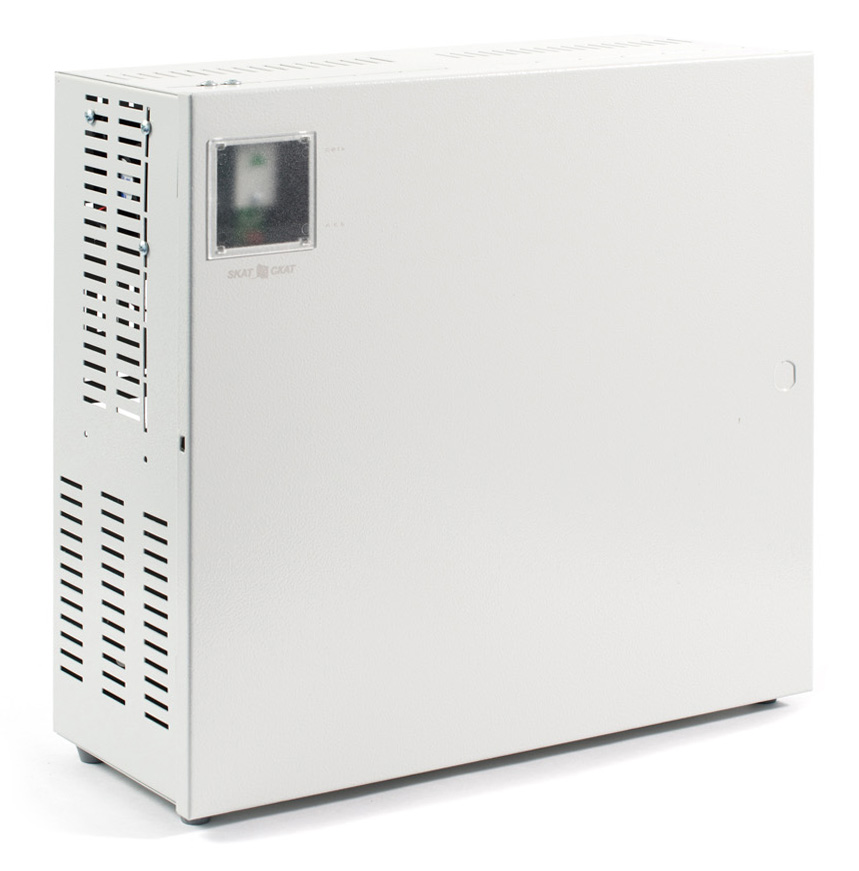

SKAT-V.24DC-18 исп.5000

24 В, 18 А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус под 2 АКБ 40 Ач. 5 информационных выходов о состоянии источника. Электронная зашита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250 В

Категории: , Метка:

Описание

Особенности. SKAT-V.24DC-18 исп.5000 обеспечивает

  • питание нагрузки (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети,  согласно п. 2 таблицы и суммарным током потребления по трем выходам (включая ток заряда АКБ) не более 18 А
  • заряд  АКБ от питающей сети, напряжением 220 В, 50 Гц, током заряда в соответствии с п. 5 таблицы
  • автоматический переход в режим резервного питания нагрузок  от внешней АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети
  • электронную защиту от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п. 3 таблицы
  • защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ
  • защиту от короткого замыкания клемм внешней АКБ
  • контроль наличия внешней АКБ
  • оперативное отключение нагрузки пользователем внешней кнопкой «Отключение нагрузки»
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 8 таблицы
  • защиту от аварийного повышения выходного напряжения путем автоматического отключения устройства
  • возможность подключения светодиодных индикаторов «СЕТЬ» и «АКБ»
  • выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством  пяти выходов типа открытый коллектор
  • защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя

SKAT-V.24DC-18 исп.5000. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 180…250
2 Выходное напряжение каждого канала, В при наличии сети 220 В и температуре окружающей среды +25°С 26,0…27,7
от внешней АКБ 21,0…27,5
3 Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ºС -40…-38
4 Ток нагрузки (суммарный по выходам) максимальный, А при наличии сети 220В, включая ток заряда АКБ 18
от внешней АКБ 20
5 Максимальный ток заряда АКБ, А 3,8; 6,9; 9,7;
6 Максимальный ток выходов ОК, мA 100
7 Ток потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 20,5…21,5
9 Величина напряжения пульсаций, мВ, не более 150
10 Максимальная температура на радиаторе, при которой происходит аварийное отключение устройства по перегреву, °С 90
11 Мощность, потребляемая устройством от сети ВА, не более 790
12 Снижение напряжения заряда АКБ при максимальном токе нагрузке %, не более, 5
13 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
14 Рекомендуемая емкость АКБ, Ач 17…38
15 Количество АКБ, шт. 2
16 Габаритные размеры ШхГхВ, мм, не более без упаковки 460х438х192
в упаковке 470х445х200
17 Масса, НЕТТО (БРУТТО), кг, не более 4,0 (4,3)
18 Диапазон рабочих температур, °С 0…+40
19 Относительная влажность воздуха при 25 °С, %, не более 95
20 Степень защиты оболочкой по ГОСТ 14254-96 IP20
