Байкал-200

Охранные извещатели линейки Байкал-200 поставляются в коммерческом и промышленном исполнении. Каждый из них имеет ряд уникальных технологических преимуществ перед аналогичным оборудованием других производителей:

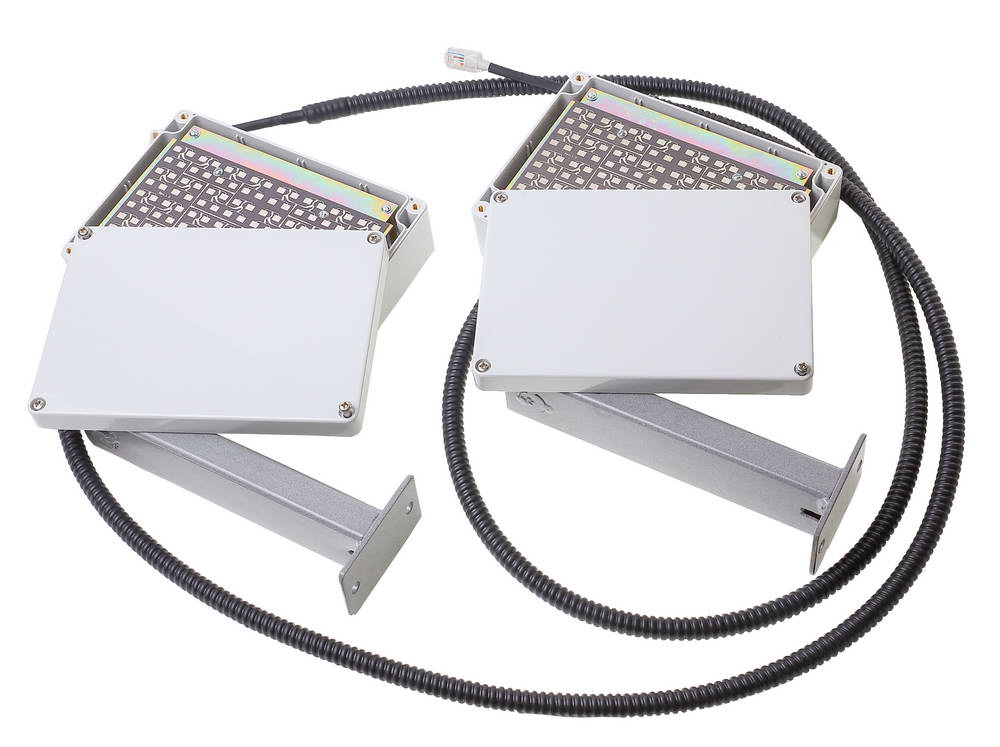

Байкал-200-01 (коммерческое исполнение)

  • Работа на частоте 24 ГГц — не требует разрешения ГКРЧ. Обеспечивает узкую зону обнаружения, расширяя применяемость извещателя.
  • Автоматический и дистанционный контроль позволяет отслеживать работоспособность извещателей
  • Проверка на электромагнитную совместимость обеспечивает совместимость извещателей диапазона 24 ГГц с наиболее распространенными извещателями диапазона 9,5-10,5 ГГц без каких либо ограничений (параллельно на одном рубеже или рядом в качестве второго рубежа охраны)
  • 2 частотные литеры позволяют избежать взаимной засветки на смежных участках

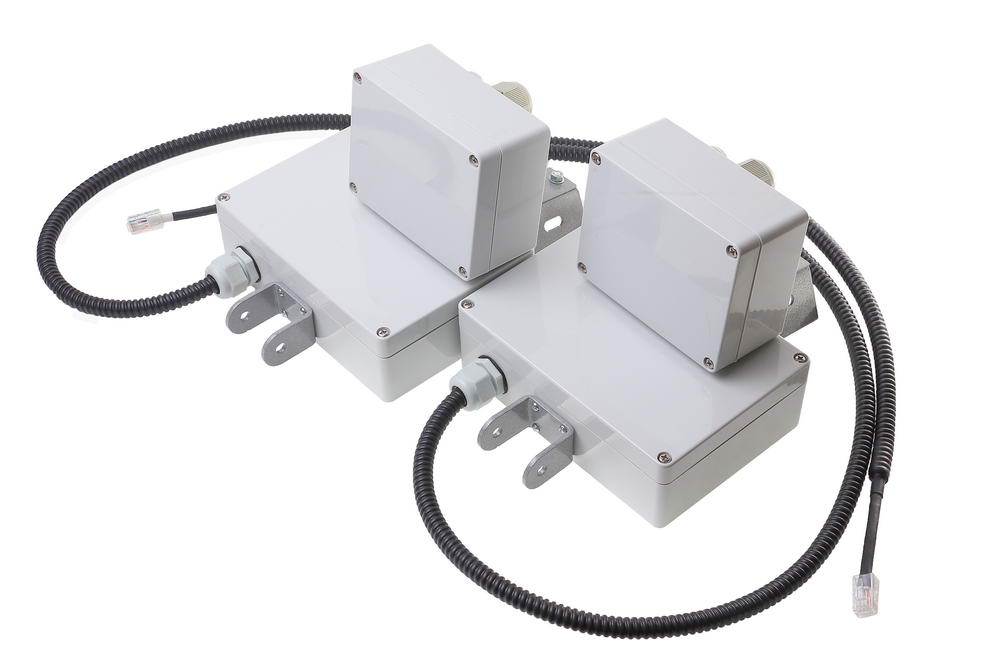

  • Технологичная распределительная коробка (входит в базовый комплект) оснащена специальным разъемом для быстрого и удобного подключения извещателя. Имеет встроенные элементы грозозащиты, датчик вскрытия и обладает возможностью быстрого подключения Прибора контроля (ПК-1)
  • Повышенная устойчивость к электромагнитным помехам обеспечивает стабильную работу оборудования. Возможность работы вблизи ЛЭП.
  • Подключение прибора контроля обеспечивает интуитивно понятную настройку извещателя (уровень сигнала, контроль неисправностей,  текущее состояние) и всех его функций
  • Современные электронные компоненты в совокупности с новейшими наработками в области обработки сигналов обеспечивают непревзойденные характеристики обнаружения
  • Оцинкованный металлорукав покрытый пластиком защищает соединительный кабель



Байкал-200-02 (промышленное исполнение)

  • Наличие функции самоконтроля и автоподстройки несущей частоты исключает возможность выхода за пределы разрешенной частоты
  • Функция ослабления мощности излучения передатчика снижает взаимное влияние на коротких или смежных участках

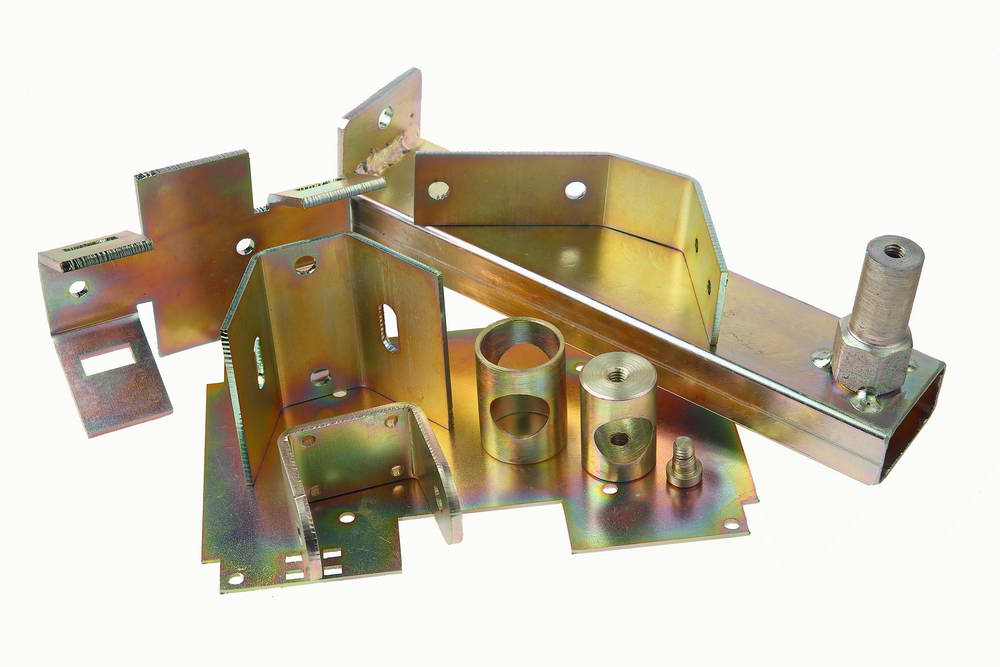

  • Гальваническое покрытие всех деталей комплекта извещателя обеспечивает устойчивость к коррозии в различных климатических условиях
  • Вандалостойкий металлорукав из нержавеющей стали обеспечивает усиленную защиту соединительного кабеля
  • Прочный металлический козырек. Дополнительно защищает от потоков воды и от перегрева на солнце, имеет удобную регулировку наклона.
  • 4 частотные литеры позволяют избежать взаимной засветки на смежных участках
  • Усиленный контроль качества оборудования
Категории: , Метка:

Описание

Технические характеристики извещателя:

Рабочая частота извещателя 24150 ± 100 МГц
Длина зоны обнаружения  10-200 м
Ширина зоны обнаружения 1 м на 100 м длины
Диапазон обнаруживаемых скоростей от 0,1 до 10,0 м/с
Высота зоны обнаружения  не менее 1,5 м
Диапазон рабочих напряжений питания  9-36В
Ток потребления при напряжении питания 24В  не более 60 мА
Ток цепей «ВЫХ» и «ВСКР»: не более 100 мА
Амплитудное напряжение цепей «ВЫХ» и «ВСКР»: не более 70 В
Диапазон рабочих температур  минус 40 до плюс 65 С (минус 60 до плюс 55 С)
Габариты  250x200x55 мм



Комплект поставки извещателей серии Байкал-200:

Блок приемный — 1 шт.

Блок передающий — 1 шт.

Коробка распределительная — 2 шт.

Комплект монтажных частей — 2 шт.

Козырек защитный — 2 шт. (для промышленного исполнения)



Дополнительное оборудование


Комплект монтажный 1 (КМ1) предназначен для установки и крепления блоков ПРМ и ПРД извещателей серии «Байкал-200», на ограждениях, стенах зданий и круглых опорах диаметром от 60 до 90 мм.

Комплект монтажный 2 (КМ2) для установки и крепления ПРМ и ПРД блоков извещателей серии «Байкал-200» с выносом по вертикали над ограждением и по горизонтали от ограждения. Так же КМ2 обеспечивает крепление и установку блоков ПРМ и ПРД на стенах зданий, сооружений и столбах диаметром от 60 до 90 мм. Данный комплект специальных кронштейнов, позволяет исключить взаимное влияние извещателей на коротких или смежных участках.

Комплект монтажный 3 (КМ3) для установки и крепления ПРМ и ПРД блоков извещателей серии «Байкал-200» предназначенного для установки на поверхности земли при помощи специальных металлических стоек и ввода опорного, позволяющего подвести электропитание непосредственно в коробку распределительную. Данный комплект специальных кронштейнов, позволяет исключить повреждение питающего кабеля извещателей внешними факторами.

Коробка распределительная (КР) для подключения извещателя

Прибор контроля (ПК-1) для настройки извещателя
