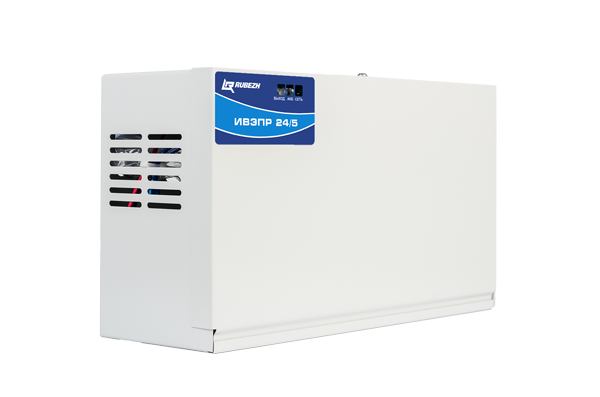

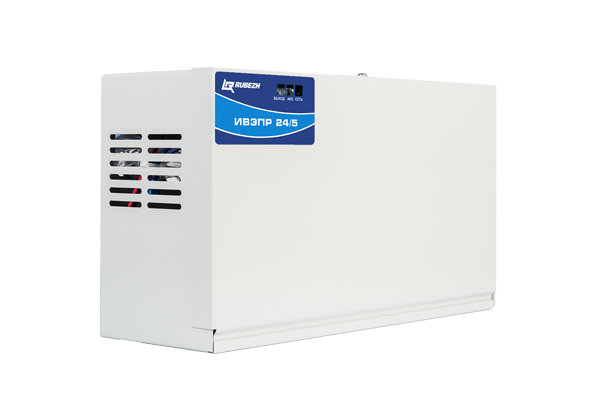

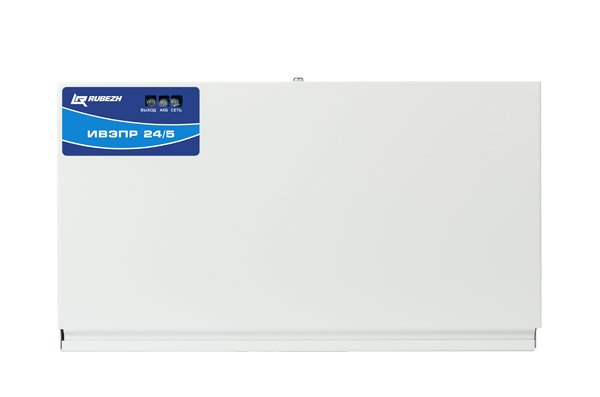

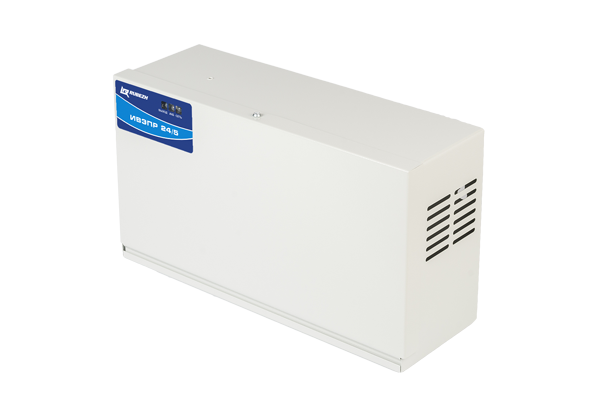

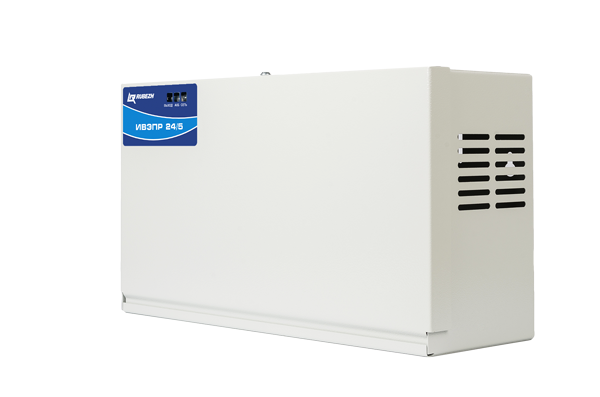

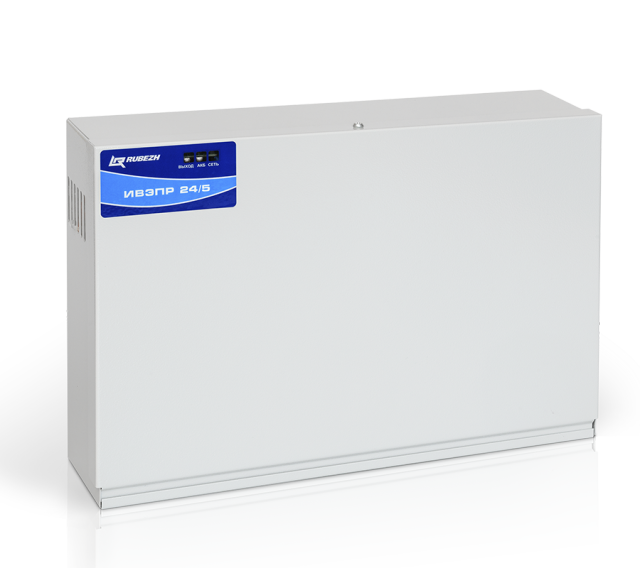

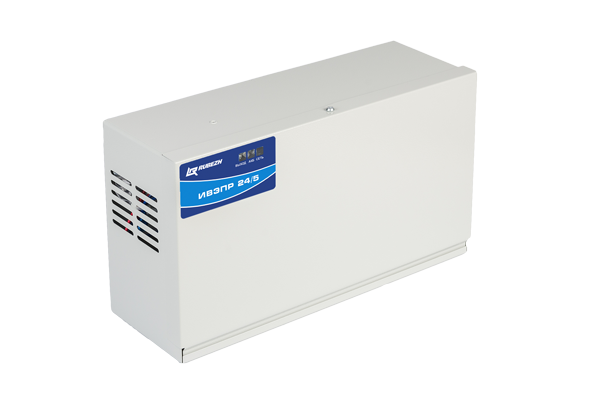

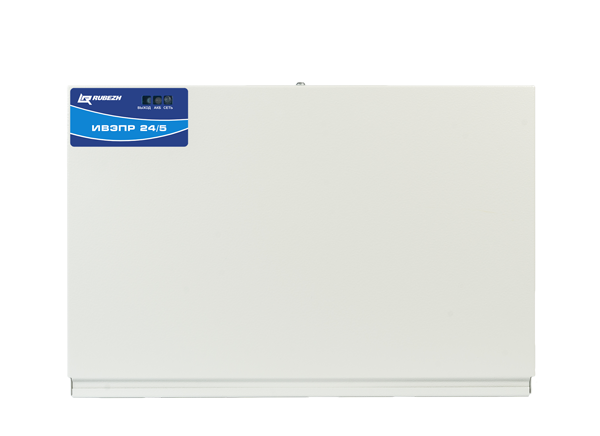

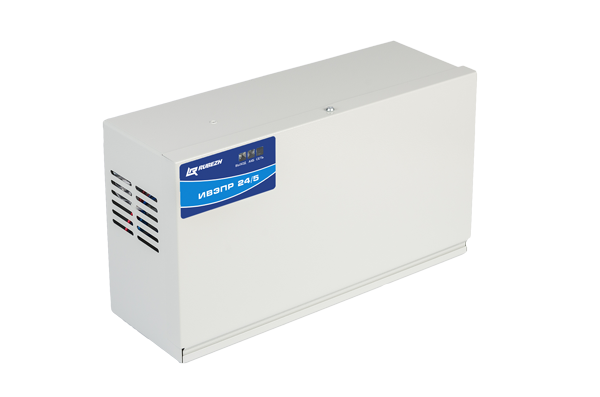

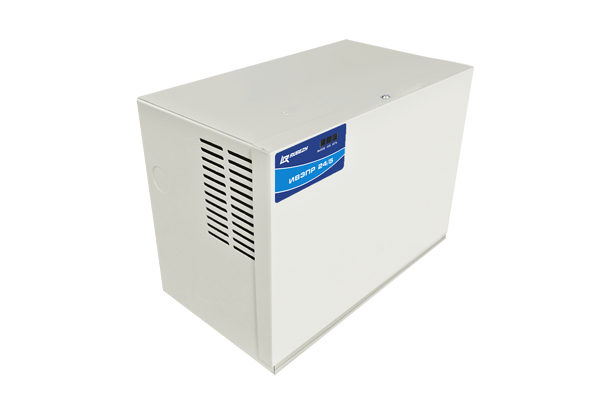

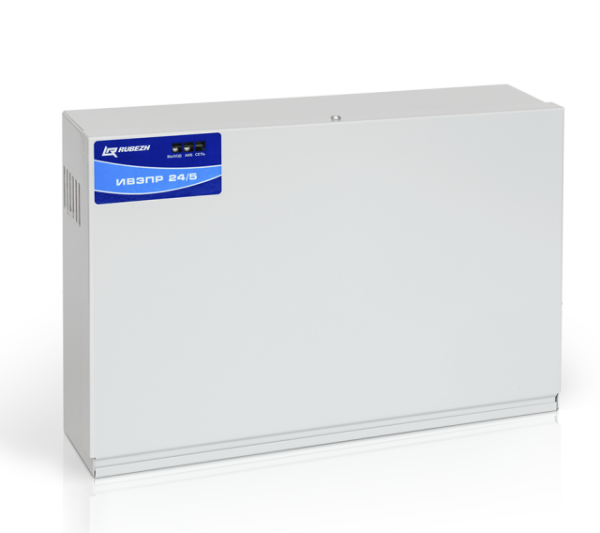

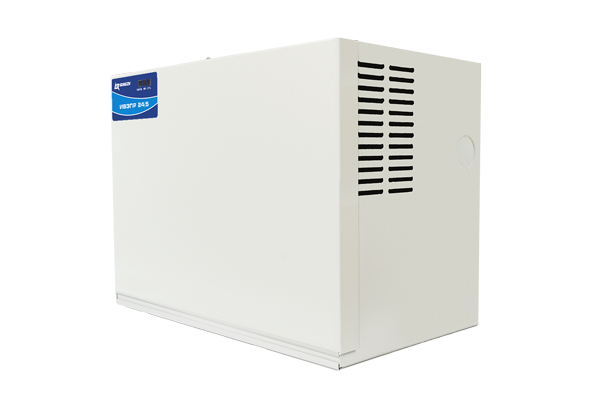

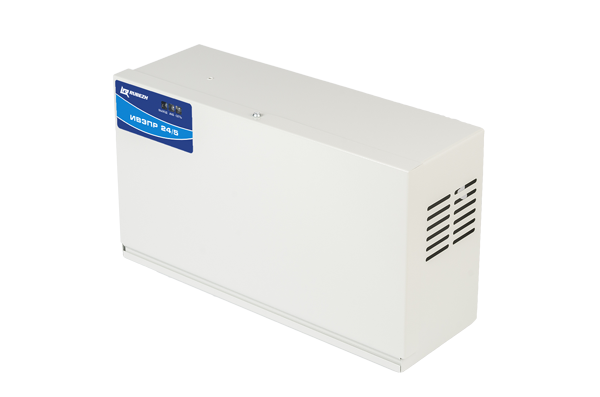

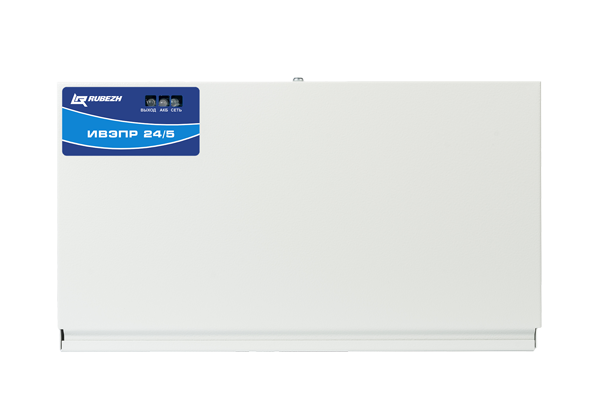

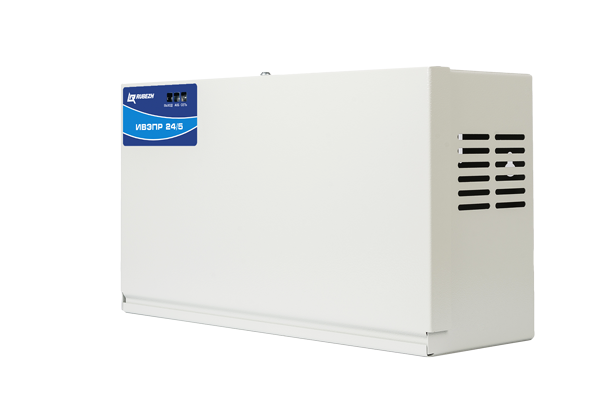

ИСТОЧНИК ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ РЕЗЕРВИРОВАННЫЙ ИВЭПР 24/5

Источник питания номинальным постоянным напряжением 24 В и выходным током до 5,0 А.Предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения.

Категории: , Метка:

Описание

Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ (соединяемых последовательно). Отличается высокой надёжностью, широким диапазоном сетевого напряжения 130 В — 265 В, температурным диапазоном от -10 ºС до +50 ºС и пониженным уровнем высокочастотных помех. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

Преимущества

В состав схемы ИВЭПР 24/5 входит электронный ключ, позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи. Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.

Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов. Температурный диапазон от -10 ºС до +50 ºС. Температурный диапазон от -10 ºС до +50 ºС.

ИВЭПР 24/5 обеспечивает:

  • автоматический заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
  • электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
  • источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы при повышенной нагрузке и (или) при повышенной температуре окружающей среды.
  • защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
  • защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.

ИВЭПР 24/5 соответствует требованиям ГОСТ Р 53325-2009, имеет сертификат соответствия требованиям Технического регламента о пожарной безопасности и может использоваться для питания систем пожарной сигнализации и автоматики.

Конструкция

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки двух герметичных свинцово-кислотных аккумуляторных батарей максимальной емкостью 7, 12, 17 или 26 А*ч в зависимости от исполнения. В комплект поставки входит перемычка для последовательного соединения АКБ.

На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 27,2 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 27,2 В является также напряжением питания схемы заряда АКБ. Источник имеет двухступенчатую схему заряда АКБ. Вторая ступень подключается при снижении тока заряда вследствие повышения напряжения на АКБ и обеспечивает ускоренный дозаряд АКБ до 100% ёмкости. При этом суммарное время заряда сокращается вдвое.

К источнику через клеммы «+Р»; «-Р» (устанавливаются в модели ИВЭПР 24/5 2х12 БР и 24/5 2х17 БР) может подключаться необходимое количество внешних боксов типа БР 24 с дополнительными АКБ и схемами подзаряда и контроля. Источник имеет схему охлаждения, обеспечивающую включение вытяжного вентилятора при повышенной температуре воздуха внутри корпуса источника. Выход источника гальванически изолирован от корпуса. Корпус имеет винт защитного заземления.

Информативность

Индикатор СЕТЬ:

  • при наличии сети 230 В — светится зеленым светом;
  • при отсутствии сети 230 В — не светится.

Индикатор АКБ:

  • при наличии исправной и заряженной АКБ — светится зеленым цветом;
  • при неправильном подключении (переполюсовке) АКБ — светится красным цветом;
  • при отсутствии АКБ – не светится.

Индикатор ВЫХОД:

  • при наличии напряжения на выходе (нет КЗ) — светится зеленым цветом;
  • при отсутствии выходного напряжения – не светится.

На выходе «Авария» присутствует напряжение +27 В (между клеммами «Авар» и «⊥») если выполняются 3 условия:

  • наличие сети 230 В;
  • наличие исправной и заряженной АКБ;
  • наличие выходного напряжения (нет КЗ).

В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):

  • при наличии всех трех вышеперечисленных условий – контакты реле «1» и»3» замкнуты, «2» и «3» — разомкнуты;
  • при отсутствии любого из вышеперечисленного – контакты реле «1» и «3» разомкнуты, «2» и «3» — замкнуты.

При отсутствии любого из вышеперечисленного – напряжение 0…0,9 В.

ИВЭПР 24/5 2х12 БР 2 х 7 А*ч или 2 x 12 А*ч (последовательно) 324х111х184 2,2 транзисторный ключ есть
ИВЭПР 24/5 2х12 -Р БР 2 х 7 А*ч или 2 x 12 А*ч (последовательно) 324х111х184 2,2 реле «сухой контакт» есть
ИВЭПР 24/5 2х17 БР 2 х 7 или 2 x 17 А*ч (последовательно) 372х86х253 2,5 транзисторный ключ есть
ИВЭПР 24/5 2х17 -Р БР 2 х 7 или 2 x 17 А*ч (последовательно) 372х86х253 2,5 реле «сухой контакт» есть

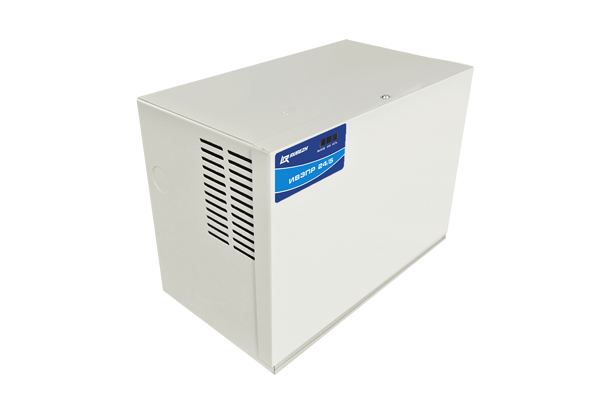

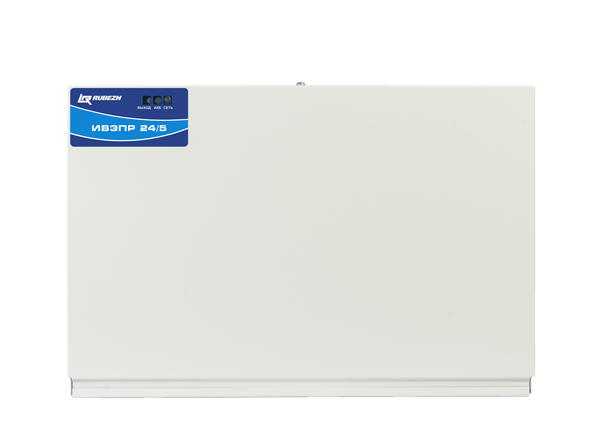

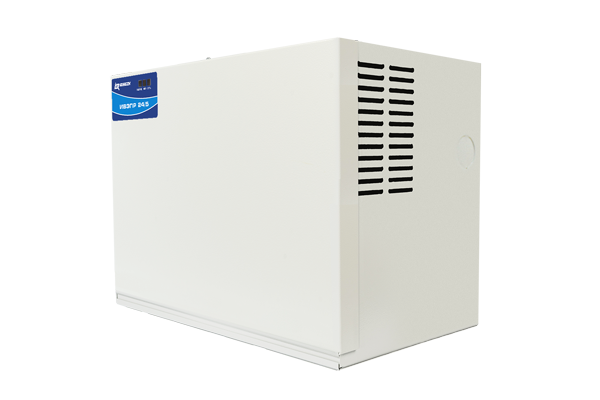

ИВЭПР 24/5 2х26 -Р БР 2 х 26 А*ч (последовательно) 342х195х253 3,5 реле «сухой контакт» есть
