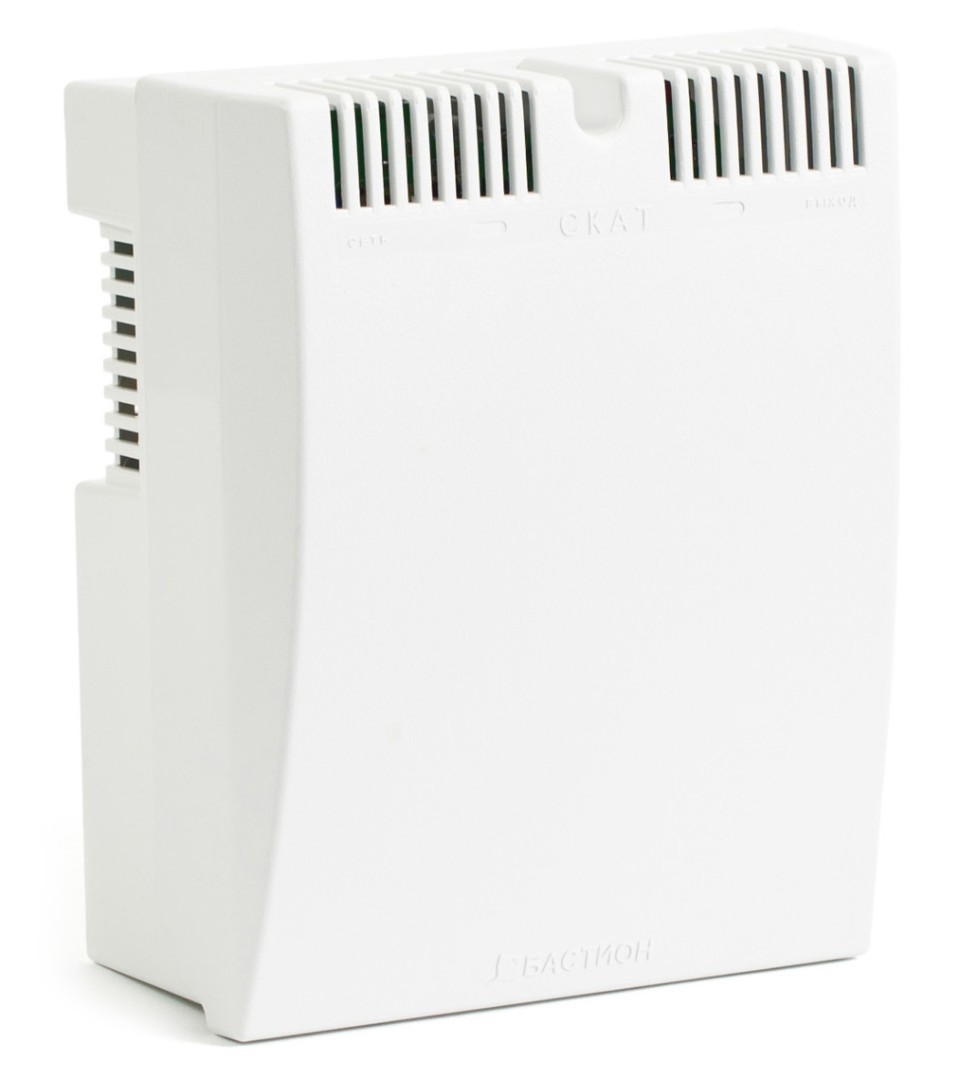

Источник бесперебойного питания SKAT-V.4

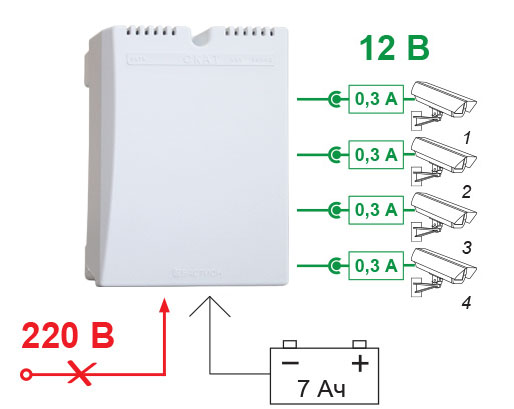

4 выхода 12 В на видеокамеры, плавная регулировка выхода 12-15 В, ток каждого выхода — 0,35 А. Возможность подключения нагрузки с током до 1,4 А к одному выходу, суммарная мощность нагрузок 18 Вт. Пластиковый корпус под 1 АКБ 7 Ач.

Категории: , Метка:

Описание

Особенности SKAT-V.4

  • питание видеокамер и других потребителей с номинальным напряжением питания 12 В, посредством четырёх отдельных выходов с током нагрузки не более 0,35 А по каждому выходу;
  • плавная регулировка напряжения всех четырёх выходов в пределах 12,2…14,6 В (см. примечание таблицы);
  • ограничение выходных напряжений на уровне не более 18 В при неисправности;
  • автоматический переход на резервное питание от аккумуляторной батареи при отключении сетевого напряжения;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки АКБ посредством плавкого предохранителя;
  • фильтрация помех для устранения взаимного влияния видеокамер, подключённых к отдельным выходам;
  • индикацию наличия сетевого напряжения, а также напряжения на всех выходах в режиме резерва посредством встроенных световых индикаторов соответственно СЕТЬ и ВЫХОД;
  • заряд АКБ до её номинального напряжения 12 В при работе от сетевого источника питания.

SKAT-V.4. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 100…250
2 Величина напряжения на выходных клеммах Выход 1 — Выход 4, в режиме «ОСНОВНОЙ» и в режиме «РЕЗЕРВ», В 12,2…12,9 *
3 Номинальный ток нагрузки на каждом выходе Выход 1 — Выход 4, А 0,35 **
4 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
5 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 10
6 Величина выходного напряжения на клеммах АКБ, В 13,6…13,8
7 Средний ток заряда АКБ, А 0,3
8 Потребляемая мощность от сети, ВА, не более 35
9 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10 Рекомендуемая ёмкость АКБ, Ач 7
11 Количество АКБ, шт. 1
12 Сечение провода, зажимаемого в клеммах колодок СЕТЬ и ВЫХОД, мм2, не более 1,5
13 Габаритные размеры ШхГхВ, мм, не более без упаковки 210х170х105
в упаковке 220х180х110
14 Масса, НЕТТО (БРУТТО), кг, не более 0,5 (0,7)
15 Диапазон рабочих температур, °С -10…+40
16 Относительная влажность воздуха при 25°С, %, не более 80
17 Степень защиты оболочкой по ГОСТ 14254-96 IP20

* Заводская установка. Существует возможность изменить величину выходного напряжения с помощью подстроечного резистора в пределах 12,2…14,6 В (в некоторых экземплярах вследствие технологического разброса параметров подстроечного резистора диапазон регулировки может быть шире указанного).
** Допускается подключение нагрузки с током 1,4 А к одному выходу. Суммарная мощность нагрузок по всем выходам без АКБ — не более 18 Вт.
