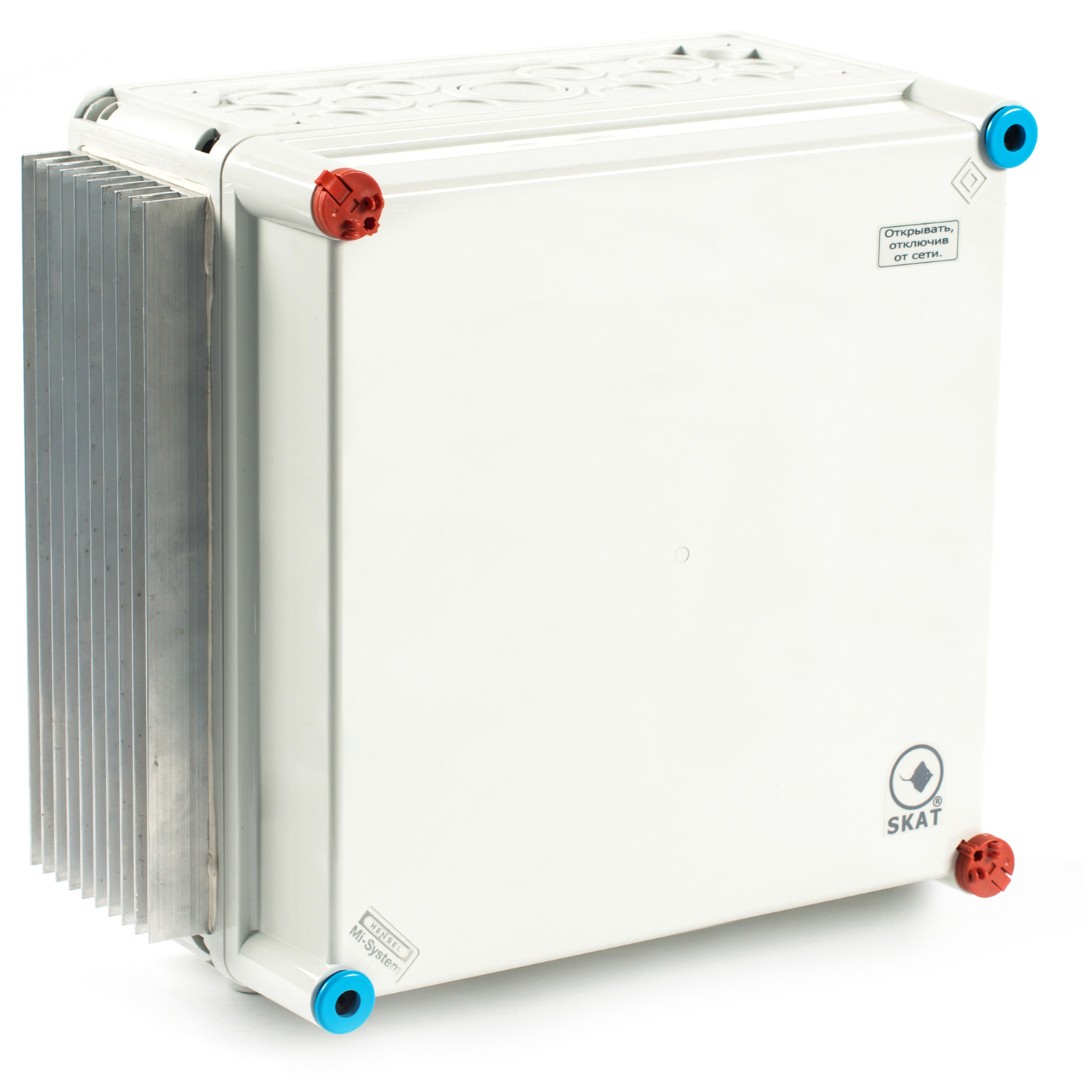

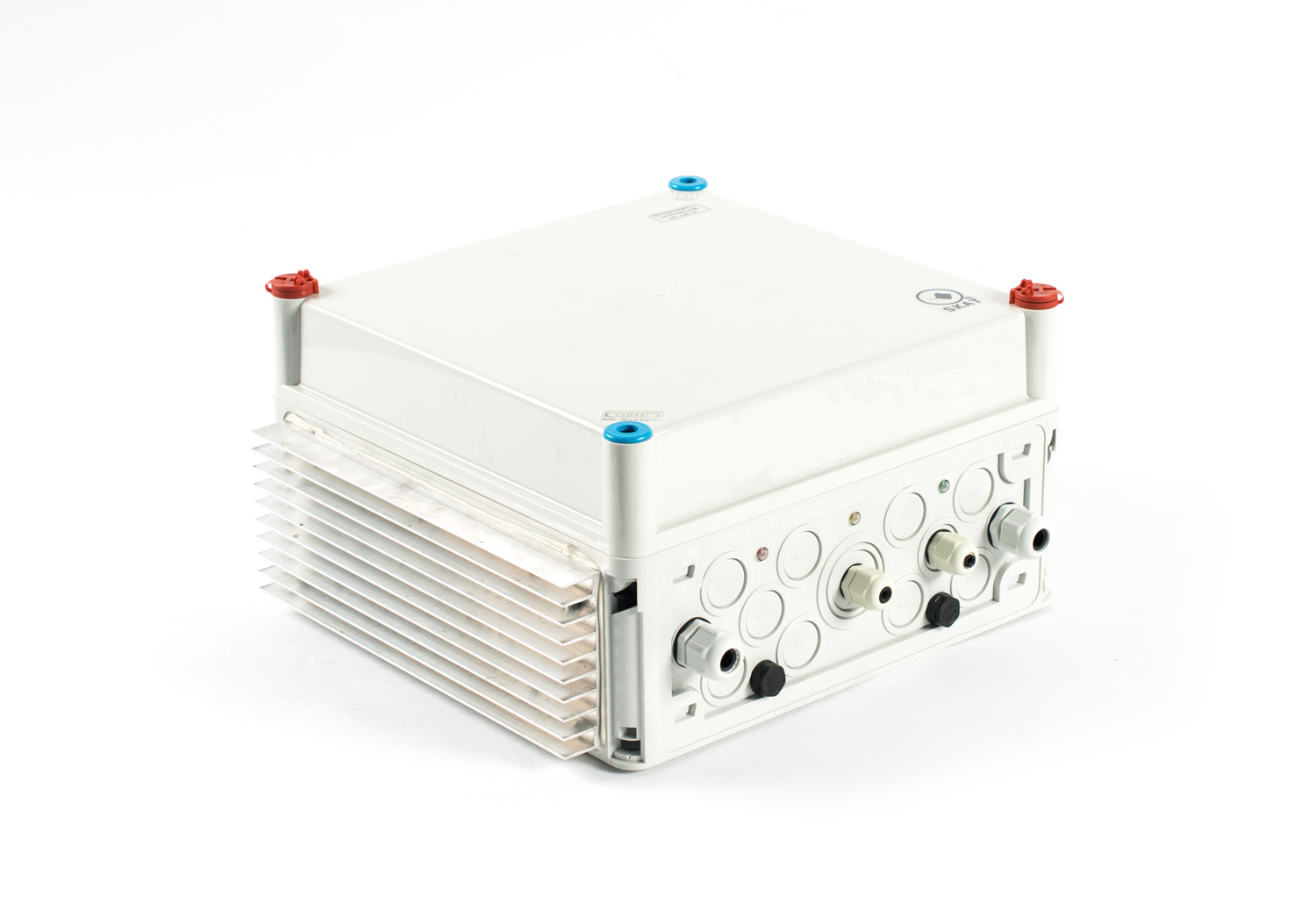

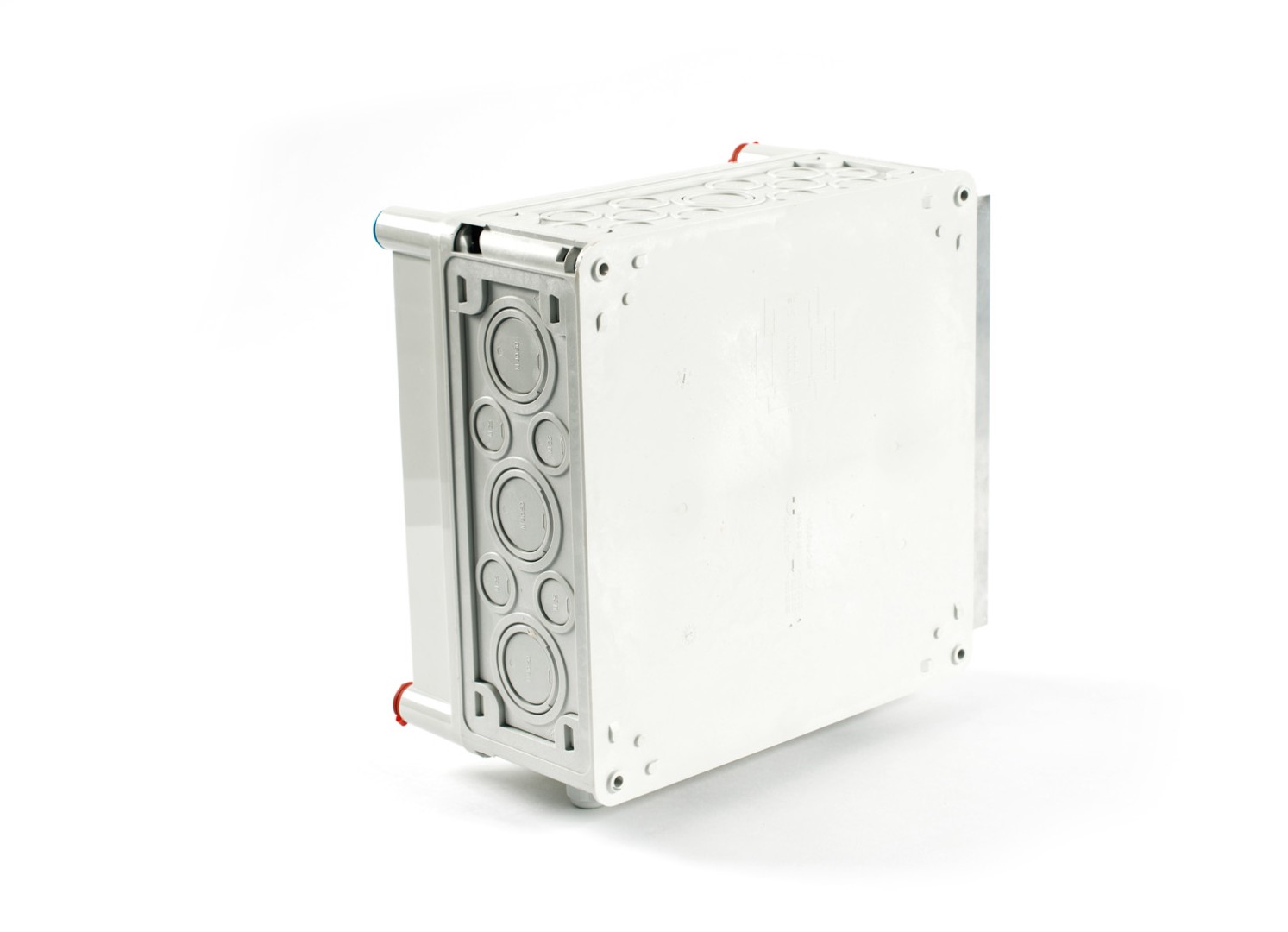

Уличный источник бесперебойного питания SKAT-V.12DC-18 исп.5

12 В, 18 А, уличное исполнение, класс защиты IP56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешняя 1 шт. от 26 до 200 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170-250 В. Рабочий температурный диапазон от -40 °С до +40 °С.

Категории: , , Метка:

Описание

Особенности SKAT-V.12DC-18 исп.5

  • питание нагрузок (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 18 А;
  • заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
  • ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения;
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, поставляемого отдельно);
  • автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»);
  • защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
  • защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
  • защита от короткого замыкания клемм АКБ;
  • контроль наличия АКБ;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
  • защита нагрузки потребителя от аварийного повышения напряжения на выходе источника (п.12 таблицы) путём автоматического отключения нагрузок;
  • светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
  • светодиодная индикация состояния внешней АКБ: «АКБ»;
  • светодиодная индикация состояния напряжения выхода: «ВЫХОД»;
  • возможность подключения внешнего контакта (тумблера)«ВЫХОД» для оперативного включения/отключения нагрузок;
  • выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов;
  • возможность параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей ёмкости, чем указано в п.15 таблицы; с управлением термокомпенсацией от одного ведущего устройства;
  • защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
  • возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»);
  • полную пыле- влаго- защиту при неблагоприятных условиях эксплуатации.

SKAT-V.12DC-18 исп.5. Технические характеристики

1 Напряжение питающей сети, В 220 В, 50±1 Гц,
с пределами изменения 170…250 В
2 Постоянное выходное напряжение, В при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25ºС от 13,0 до 13,7
при отсутствии сети, режим «РЕЗЕРВ», от АКБ от 9,5 до 13,7
3 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В от 13,0 до 13,7
4 Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ ºС -18…20*
5 Максимальный выходной ток, A при наличии сети 220В, режим ОСНОВНОЙ», включая ток заряда АКБ 18**
от АКБ, режим «РЕЗЕРВ» 20
6 Ограничение тока заряда АКБ (устанавливается перемычками), A 18,0;10,0;7,5;5,0
7 Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 100
8 Максимальный ток релейных выходов, мA 100
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,3…10,7
10 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более 100
11 Максимальная температура на трансформаторе, при которой происходит аварийное отключение устройства по перегреву, °С 90
12 Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В от 14,8 от 15,2
13 Мощность, потребляемая источником от  сети ВА, не более 310
14 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
15 Рекомендуемая ёмкость АКБ, Ач 26…100***
16 Рабочие условия эксплуатации: температура окружающей среды от -40°С до +40°С; относительная влажность воздуха до 100% при 25°С;
17 Габаритные размеры ШхВхГ, мм 300х300х170
18 Вес, Нетто (Брутто), кг (не более) 3,7 (4,4)

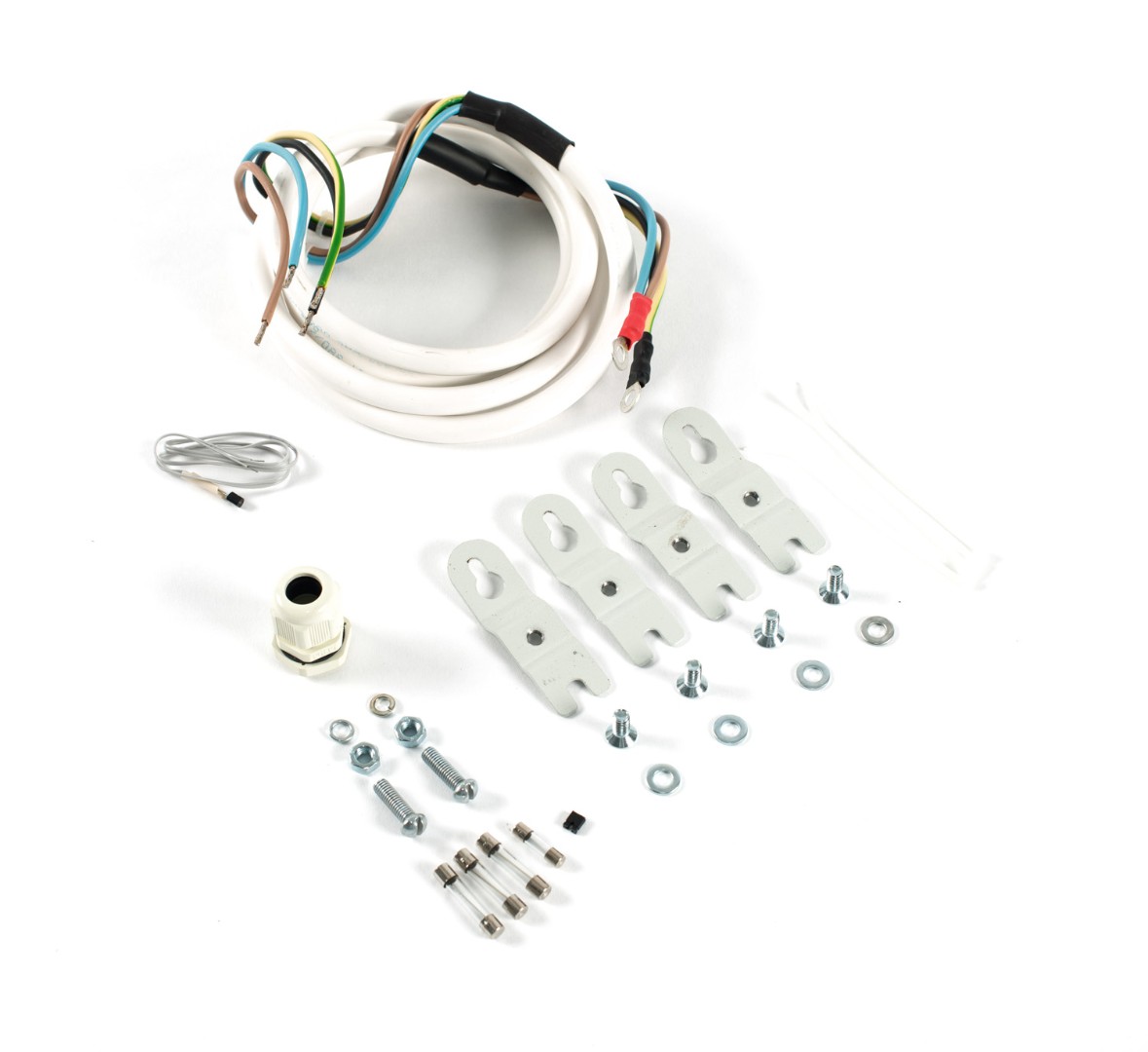

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в таблице.
